适配Arduino Mega2560的2.4寸LCD可打印机箱

项目分类:3D打印机 发布时间:2022-02-22 ID:560592
  • 适配Arduino Mega2560的2.4寸LCD可打印机箱
  • 适配Arduino Mega2560的2.4寸LCD可打印机箱
  • 适配Arduino Mega2560的2.4寸LCD可打印机箱
  • 适配Arduino Mega2560的2.4寸LCD可打印机箱
  • 适配Arduino Mega2560的2.4寸LCD可打印机箱

  在嵌入式开发、小型工控终端搭建、学生电子竞赛项目制作这类场景里,开发板与显示屏的裸露安装始终是个绕不开的问题:引脚容易被误碰短路,积灰会加速接插件氧化,外露的排线受拉扯后容易出现虚焊脱落,不少项目在调试阶段就因为硬件防护不到位出现莫名其妙的故障,拖慢整体进度。这款适配Arduino Mega 2560开发板与2.4英寸屏蔽型TFT LCD的可打印机箱,就是针对这类实际使用痛点设计的防护结构,完全可以通过桌面级FDM 3D打印机直接制作,不需要额外开模,小批量制作或者单项目定制的成本极低。

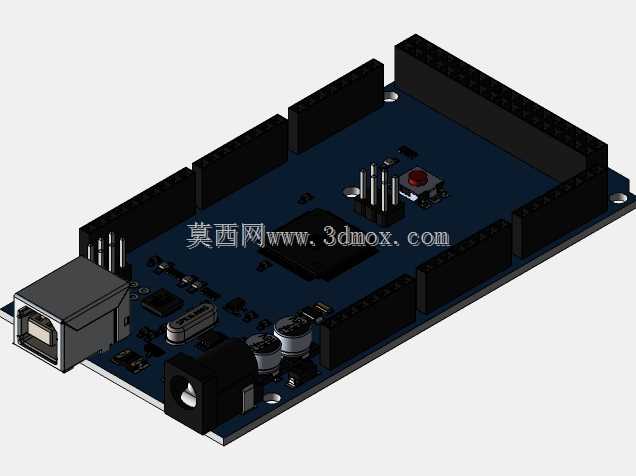

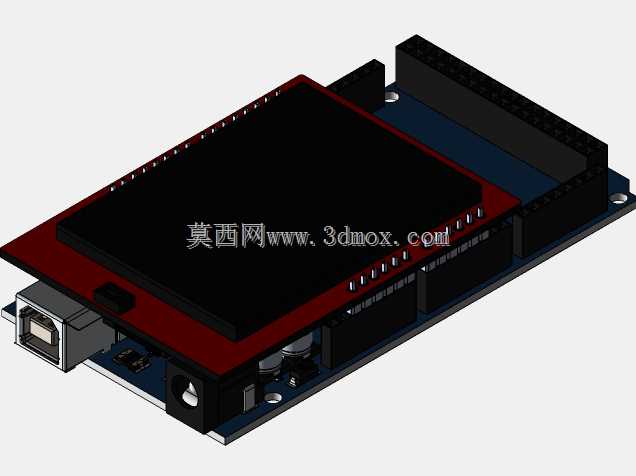

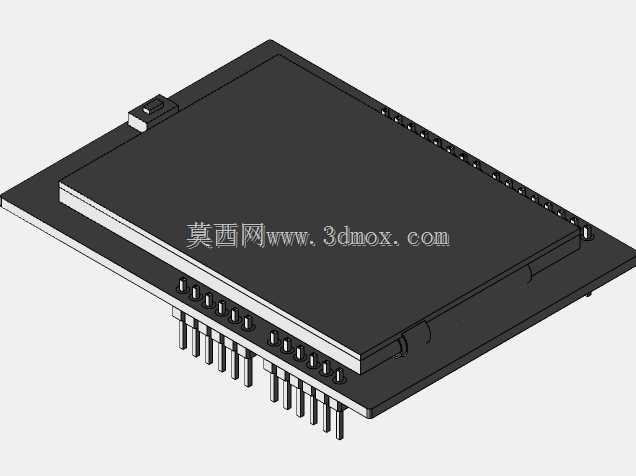

  从实际使用的角度出发,这款机箱的设计首先考虑的是硬件的适配边界,内部腔体完全匹配Arduino Mega 2560的安装孔位,开发板放入后可以通过底部的定位柱卡紧,不需要额外打胶或者复杂固定,避免长期使用中开发板在壳体内晃动。上方的屏幕安装位完全贴合对应型号的2.4英寸屏蔽型TFT LCD的外轮廓,屏幕装入后正面刚好与机箱上沿齐平,既不会突出被磕碰,也不会凹陷影响触控或者观看视角,屏幕与开发板之间的插针连接位置预留了足够的避让空间,不会出现插针被壳体顶住导致接触不良的问题。

  设计过程中特意针对I/O接口的使用做了优化,机箱侧边对应开发板USB口、电源口的位置做了精准开孔,不需要拆开壳体就能直接插下载线与电源线,对应GPIO排针的位置预留了通槽,使用者可以根据自己的项目需求,直接在槽位位置引出杜邦线或者焊接永久接线,不管是临时调试阶段的飞线连接,还是项目定型后的永久焊接,都不需要对壳体做二次切割改造。考虑到3D打印的工艺特性,整个壳体的壁厚做了均匀化处理,没有出现壁厚突变的位置,打印时不会因为冷却不均出现翘曲变形,所有边角都做了R2的圆角过渡,既避免打印时出现应力集中导致的层间开裂,也能去除锐边,安装调试时不会划手。

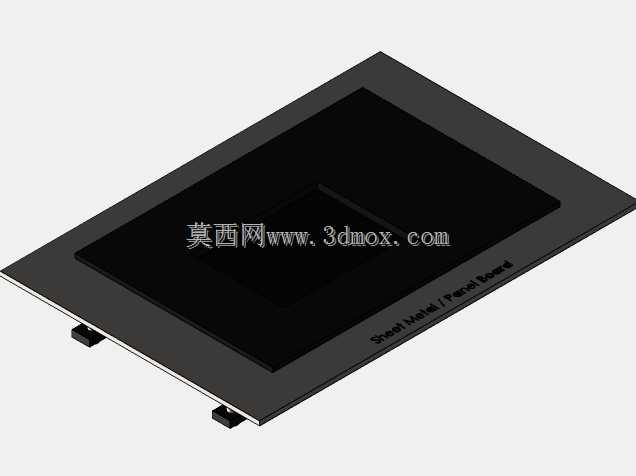

  机箱底部预留了两个小型的固定支脚,支脚上带安装孔,既可以直接放置在桌面上作为桌面式终端使用,也可以通过M3螺丝将整个机箱固定在设备面板、支架或者小型机柜内部,安装场景的适配性很强。壳体的上下盖采用卡扣式配合,不需要额外使用螺丝固定,拆开维护的时候只需要用平口螺丝刀轻轻撬开卡扣就能打开,更换硬件、调整接线都很方便,卡扣的扣合量经过反复调整,既不会因为扣合太松导致壳体轻易散开,也不会因为扣合过紧导致拆开时损坏卡扣或者壳体本身。

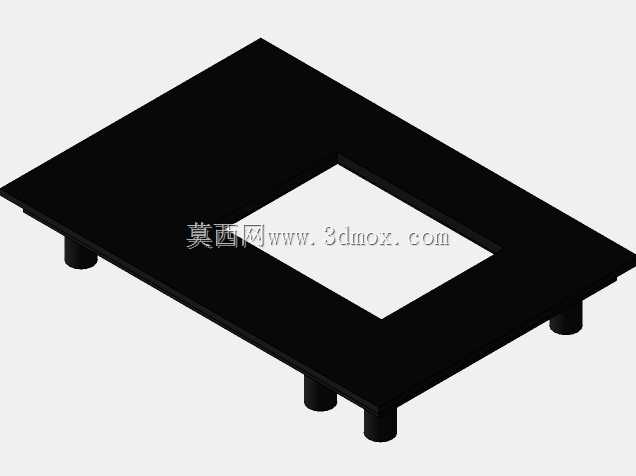

  针对长期使用的散热需求,壳体对应开发板主控芯片、电源芯片的位置预留了细密的通风槽,既不会让大的杂物掉入壳体内,也能形成空气对流,带走开发板长时间运行产生的热量,避免因为密闭空间导致芯片过热降频或者死机。屏幕正面的边框刚好压住屏幕的金属屏蔽罩边缘,不会遮挡屏幕的有效显示区域,同时能对屏幕的玻璃基板起到防护作用,避免外力直接冲击屏幕导致碎裂。

  在实际项目应用中,这款机箱可以直接用于小型数据采集终端、环境监测显示节点、小型3D打印机的脱机控制屏、学生竞赛作品的硬件封装等场景,不需要设计者再从零开始绘制外壳结构,只需要根据自己的接线需求,对预留的GPIO槽位做微小调整就能直接打印使用,能大幅缩短项目的硬件开发周期,避免在外壳设计这类非核心环节花费过多精力。整个结构没有复杂的悬空结构,打印时不需要添加大量支撑,哪怕是入门级的桌面3D打印机,使用常规的PLA材料就能打印出合格的成品,打印完成后只需要简单去除支撑毛刺就能直接组装使用,对打印设备和操作者的要求很低。
