镂空交织曲面艺术陈列装置结构设计

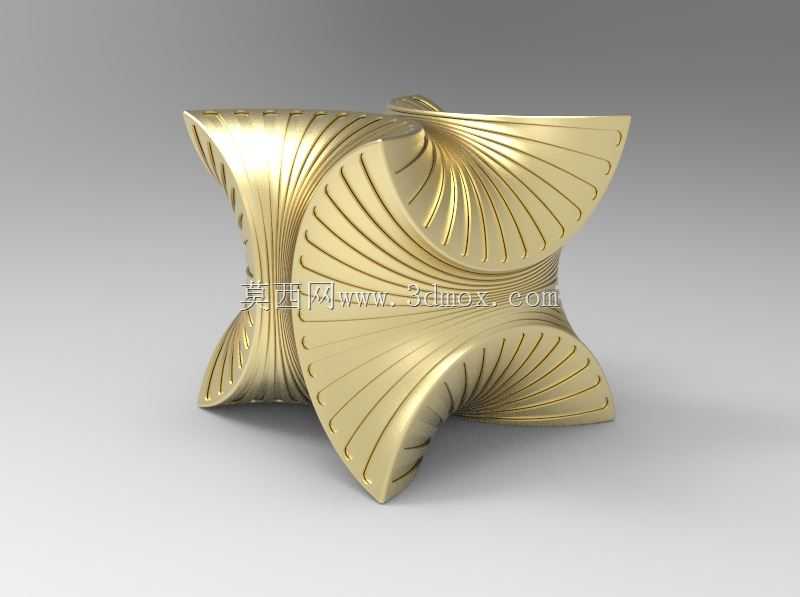

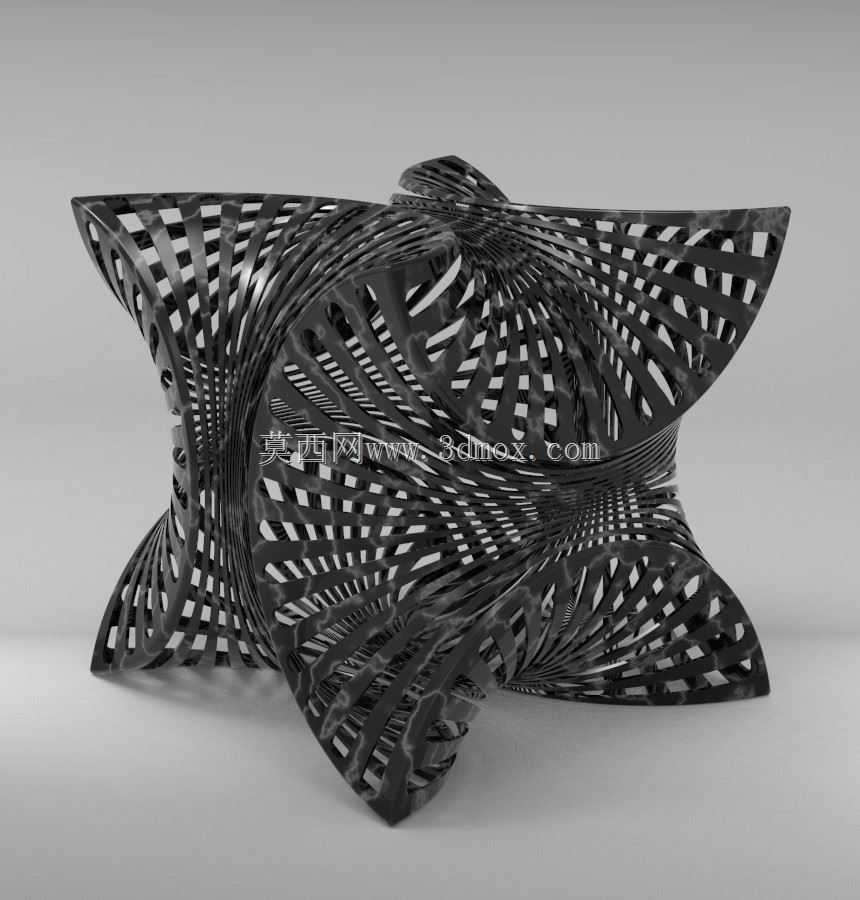

　　整个构件的最大外接轮廓控制在600mm见方的空间范围内，底部设置四个对称的支撑落点，每个落点的接触面积控制在25平方厘米左右，不需要额外的固定连接件，依靠自身重力就可以稳定放置在平整台面上，安装边界只需要预留比外轮廓大100mm的操作空间，不需要在安装面做打孔或者预埋处理，适配大部分商业展陈的临时搭建需求。格栅结构的参数是反复调整过的，每一条格栅的宽度统一设置为8mm，相邻格栅的间隙宽度控制在12mm，这个尺寸比例既保证了镂空后的通透视觉效果，也让整个构件的结构强度满足日常陈列使用要求，正常搬运、轻微触碰不会出现格栅断裂变形的问题，同时格栅的走向完全顺着曲面的流线方向排布，没有出现垂直于曲面曲率突变方向的格栅段，这款镂空交织曲面构件的设计，最初是为商业空间展陈场景做的定制化结构方案，落地场景覆盖品牌快闪店视觉陈列、文创园区公共艺术装置、高端商业空间软装陈设几个方向，区别于常规实体陈列道具，它的核心作用是通过通透的镂空结构弱化装置本身的厚重感，让光线可以穿过格栅间隙形成动态光影，在不遮挡空间视线的前提下完成视觉焦点的搭建。从结构设计逻辑来看，整个构件采用四向对称的交织曲面构型，没有传统机械构件的规则装配基准面，所有曲面过渡都采用G2连续曲率处理，避免曲面拼接处出现棱线折角，既保证了外观的流畅性，也从结构上降低了3D打印或者CNC加工过程中的应力集中问题。做结构建模的时候，最先敲定的是整体的外轮廓边界，

　　避免加工过程中出现支撑难去除、表面打磨工作量大的问题。在功能特性上，这个构件除了作为独立的艺术陈列装置使用，也可以作为展架的支撑主体，在曲面的平缓区域预留了隐藏式的安装点位，可以搭配透明亚克力置物板，用来陈列小型文创产品、首饰、香薰类轻质展品，置物板的安装采用嵌入式磁吸结构，不需要额外打螺丝，不会破坏构件本身的外观完整性，拆卸后可以恢复成纯艺术装置的状态，适配不同的展陈需求。设计过程中特意规避了封闭的内腔结构，整个构件所有的镂空区域都是贯通的，不管是采用FDM3D打印、光固化3D打印还是五轴CNC铣削加工，都不需要做复杂的内腔支撑，加工完成后的表面处理工作量比同类封闭曲面构件减少40%左右，后期如果做表面喷涂、

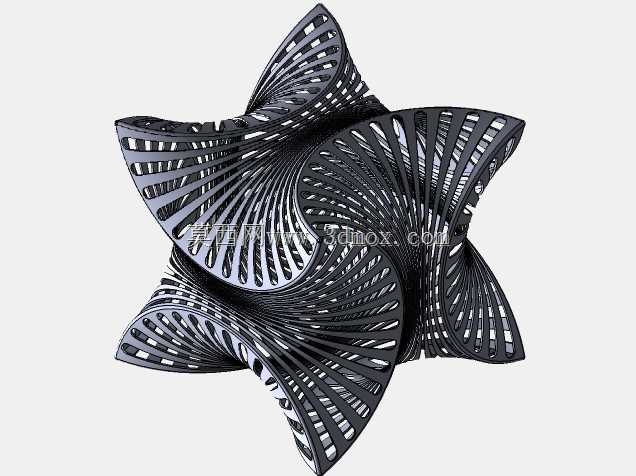

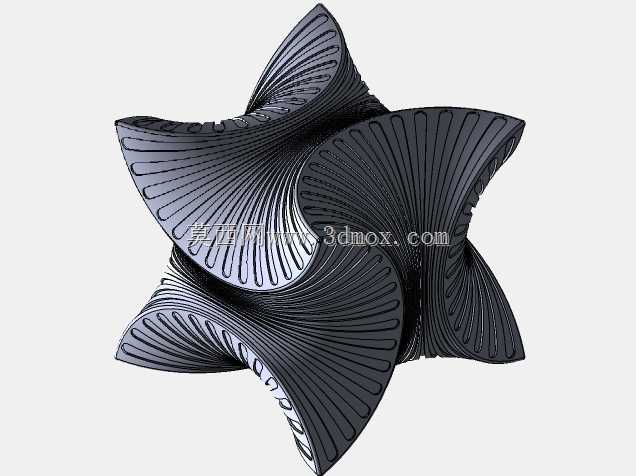

　　电镀或者碳纤维包覆处理，所有格栅的表面都可以均匀覆盖涂层，不会出现内腔漏喷、积漆的问题。从实际落地的测试数据来看，采用PLA材料3D打印的成品整体重量只有2.7kg，单人就可以完成搬运和摆放，采用树脂材料打印做表面金属喷涂处理的成品重量也不超过4kg，完全满足商业展陈频繁换场的使用需求；如果采用金属3D打印制作，整体结构强度可以满足户外公共空间的长期陈列要求，抗风等级可以达到6级，不需要额外做加固处理。很多同行看到这类曲面艺术构件会觉得建模难度大，其实整个建模过程是从基础的星形轮廓线开始的，先绘制四个方向的对称引导线，再通过曲面放样生成基础的实体结构，之后沿着曲面的UV方向做等距偏移生成格栅路径，

　　最后通过布尔运算切除多余部分得到镂空结构，整个建模过程没有用到复杂的插件，只要控制好每一段曲面的曲率连续性，就可以避免出现曲面破面、格栅厚薄不均的问题。另外在结构校核的时候，特意对四个支撑脚做了受力仿真，单个支撑脚可以承受15kg的竖向载荷，四个支撑脚总共可以承受60kg的静态载荷，即使在上面放置小型展品也不会出现结构变形，完全覆盖日常展陈的载荷需求。考虑到不同场景的尺寸适配需求，整个模型是全参数化建模的，只需要调整整体缩放比例就可以生成不同尺寸的版本，缩放过程中格栅的宽度和间隙比例会保持同步变化，不会出现缩放后格栅过薄容易断裂或者过厚失去通透感的问题，小到200mm的桌面摆件尺寸，大到1200mm的落地装置尺寸，都可以直接通过参数调整生成对应的模型文件，不需要重新做结构重构。
