牛顿摆碰撞演示装置结构设计

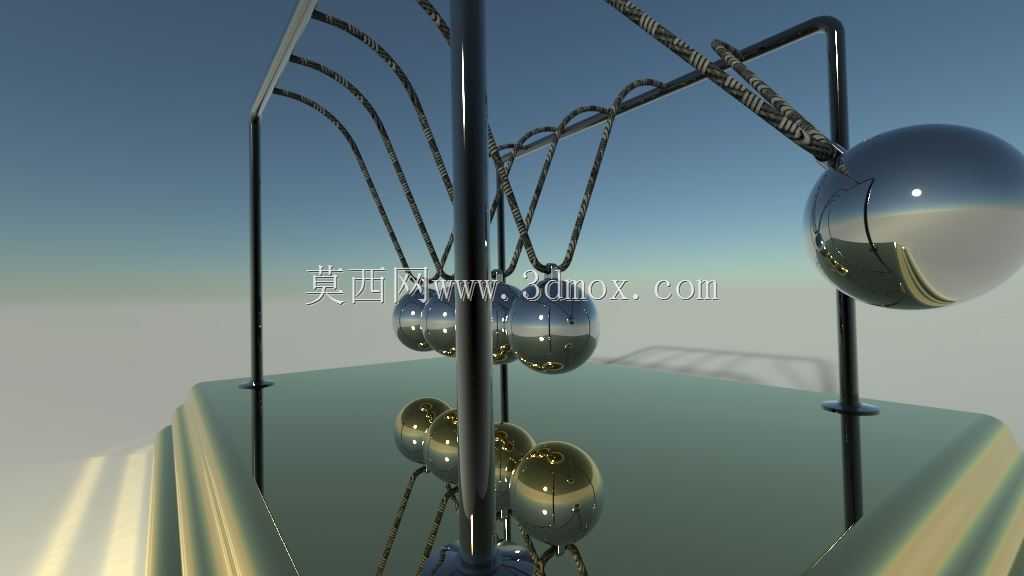

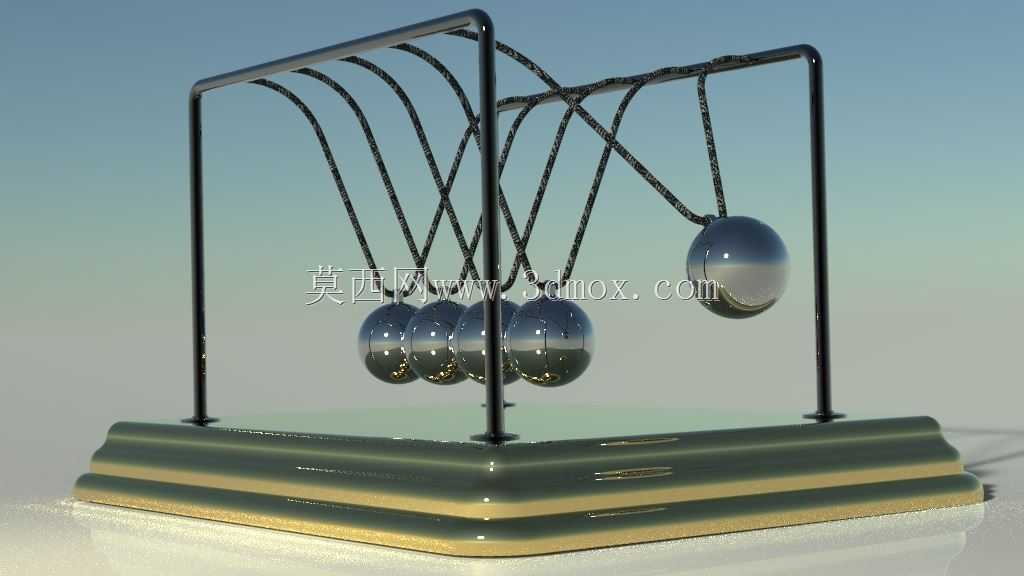

　　这款牛顿摆碰撞演示装置，核心应用场景覆盖中学物理力学教学实验室、高校普通物理演示展厅、科普场馆互动体验区，也可作为工业设计展厅的力学原理展示摆件，直观演示弹性碰撞下的动量守恒与能量传递规律，帮助观察者快速理解刚体碰撞过程中的动量、能量变化逻辑，避免纯公式推导的抽象认知障碍。装置的核心功能是通过等质量摆球的依次碰撞，实现动量与动能的定向传递，当拉起一侧指定数量的摆球释放后，对侧会有相同数量的摆球以近似相同的速度弹出，中间摆球保持近乎静止的状态，整个碰撞过程的能量损耗主要来自空气阻力、悬挂结构的摩擦以及摆球自身的微小形变，可通过调整摆球的材质硬度、悬挂点的同轴度来降低非必要损耗，延长单次演示的持续时长。从结构设计思路来看，

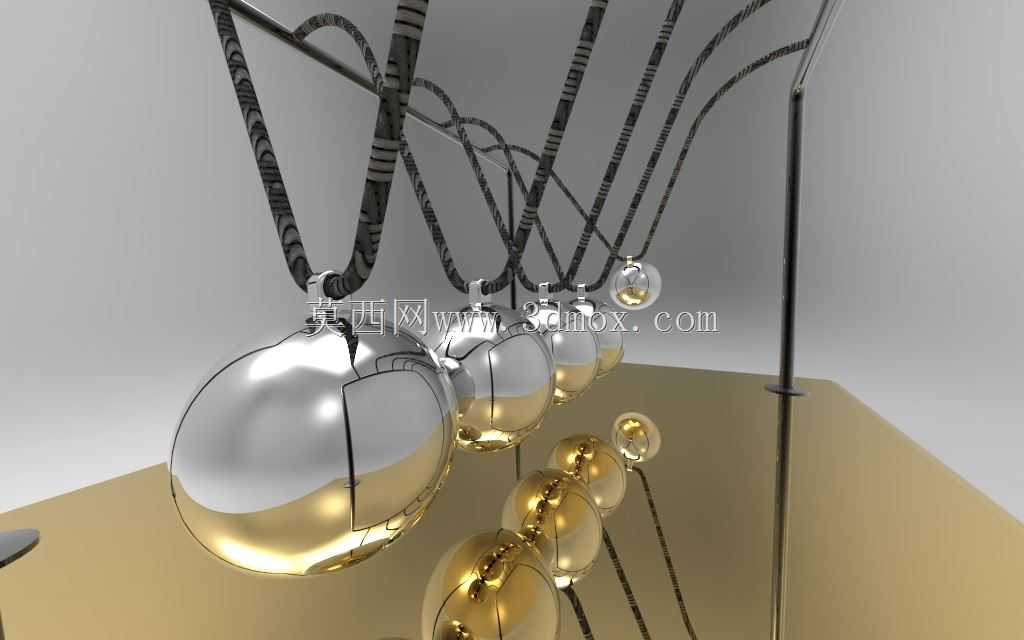

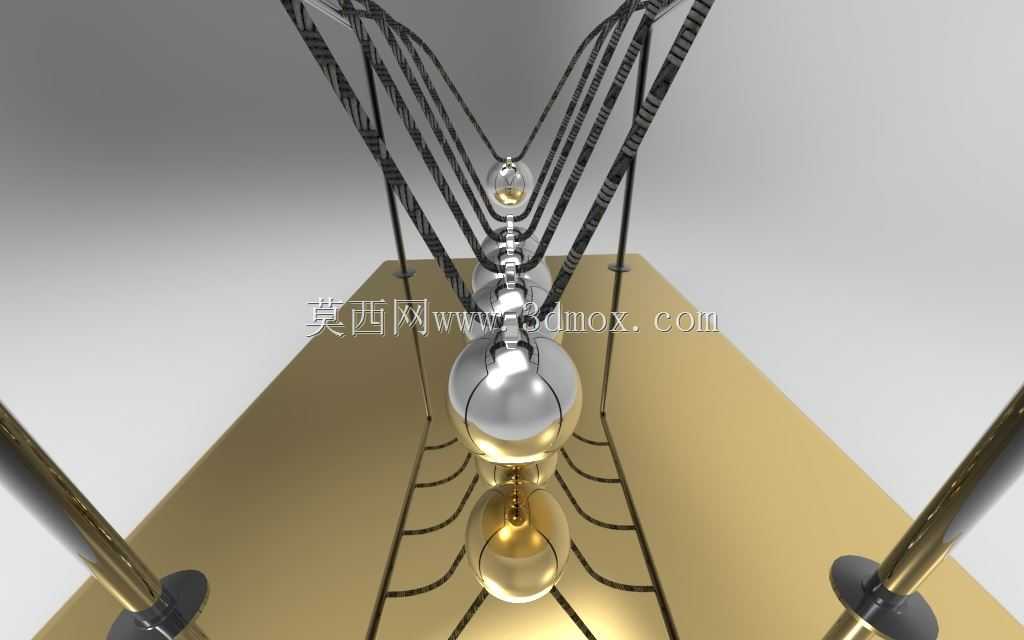

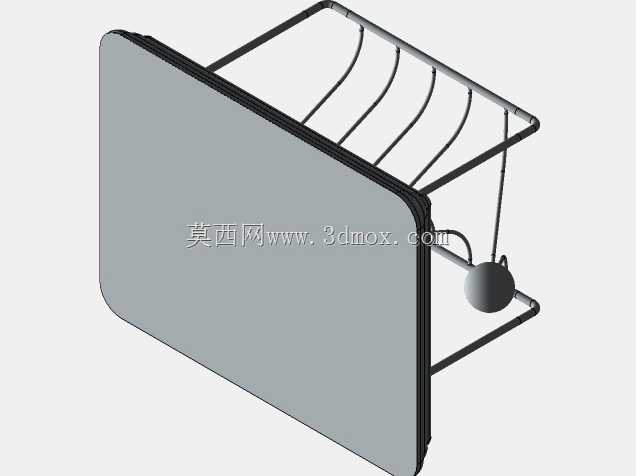

　　首先要保证所有摆球的质量、直径完全一致，摆球采用高密度金属材质加工，表面做镜面抛光处理，既可以降低空气阻力带来的能量损耗，也能通过镜面反射直观观察摆球的运动状态；悬挂结构采用双侧对称的刚性支架，每根悬挂吊线的长度完全相等，所有摆球的球心处于同一水平高度，且相邻摆球在静止状态下刚好保持点接触，不存在预紧压力或者间隙，这是保证碰撞传递精度的核心边界条件——如果相邻摆球存在间隙，会导致碰撞过程中出现多次冲击，动量传递出现偏差，如果存在预紧压力，则会导致能量提前耗散，无法实现等幅摆动的演示效果。支架部分采用薄壁金属管材拼接成型，底部设置加厚的配重底座，降低整个装置的重心，避免摆球摆动过程中装置出现晃动或者倾覆，底座上表面做平整处理，

　　保证支架安装的垂直度，所有悬挂点的位置通过高精度定位工装确定，确保每根吊线的悬挂点到对应摆球球心的距离误差控制在0.1mm以内，避免摆球摆动过程中出现横向偏移，导致相邻摆球的碰撞点偏离球心连线方向，出现摆球扭转、碰撞错位的问题。外形尺寸方面，常规教学用款的整体宽度控制在300mm以内，高度控制在250mm左右，底座深度为120mm，摆球直径统一为20mm，单颗摆球质量约33g，吊线采用高强度低延展的编织线材，避免长期使用后出现线材伸长导致摆球高度不一致的问题，安装时需要先将支架固定在水平工作台面上，调整四个底脚的高度，通过水平仪确认底座处于水平状态，再依次安装摆球，安装完成后需要进行碰撞测试：拉起最外侧1颗摆球至15度摆角位置释放，

　　观察对侧摆球的弹出幅度，若弹出摆角偏差超过2度，则需要微调对应吊线的长度，调整相邻摆球的接触状态，直到碰撞传递过程顺畅，无摆球错位、多球联动的异常情况。在实际教学应用中，这款装置还可以拓展演示不同摆球数量组合下的碰撞规律，比如拉起2颗、3颗摆球释放，观察对侧弹出摆球的数量与摆幅，验证不同碰撞工况下的动量守恒规律，相比纯虚拟仿真的演示效果，实体装置的碰撞声响、摆球的真实运动轨迹能给观察者更直观的认知，也能让学习者直观理解理想弹性碰撞模型与实际工程碰撞之间的差异——实际使用中随着碰撞次数增加，摆球表面会出现微小的形变，空气阻力也会持续消耗能量，摆幅会逐渐衰减，这一过程也可以用来演示阻尼对运动系统的影响，帮助学习者建立更贴近工程实际的力学认知，避免陷入理想模型的认知误区。结构设计过程中还需要考虑长期使用的维护便利性，吊线采用快装固定结构，当出现线材磨损、摆球表面刮花的情况时，可以快速更换对应配件，不需要整体拆解支架，支架表面做哑光喷塑处理，避免强光反射影响演示观察，摆球与吊线的连接位置采用内嵌式固定结构，避免连接凸起影响摆球之间的接触精度，所有棱角位置都做倒圆角处理，避免使用过程中出现磕碰划伤的问题，适配教学场景的安全使用要求。
