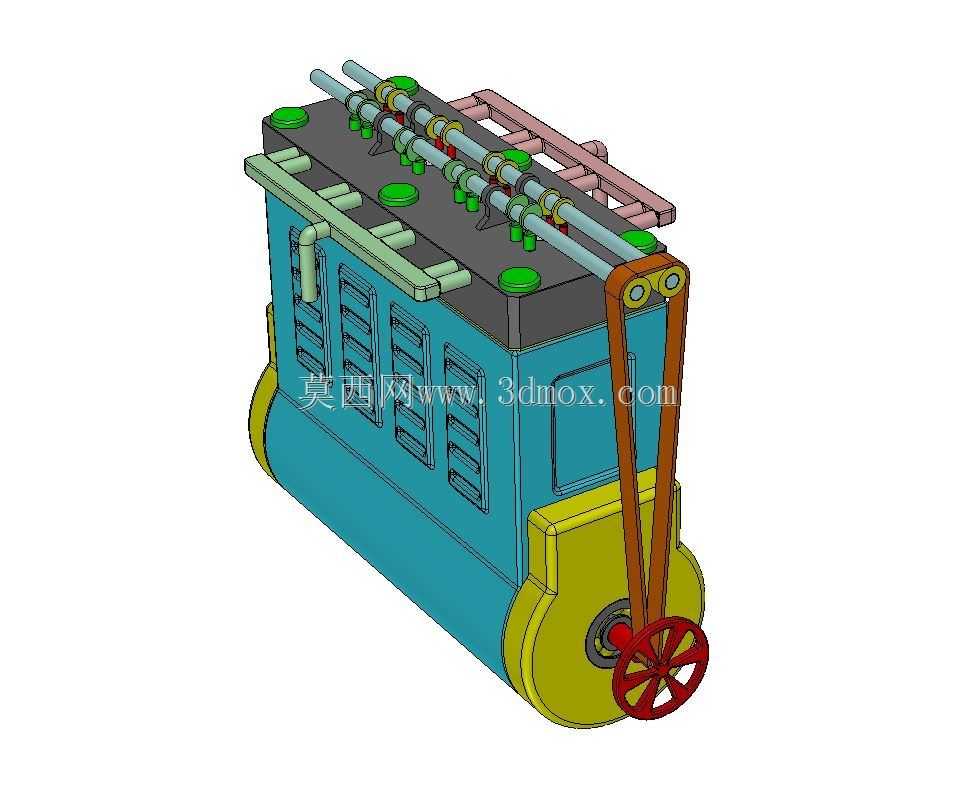

直列四缸双凸轮轴往复式动力装置结构

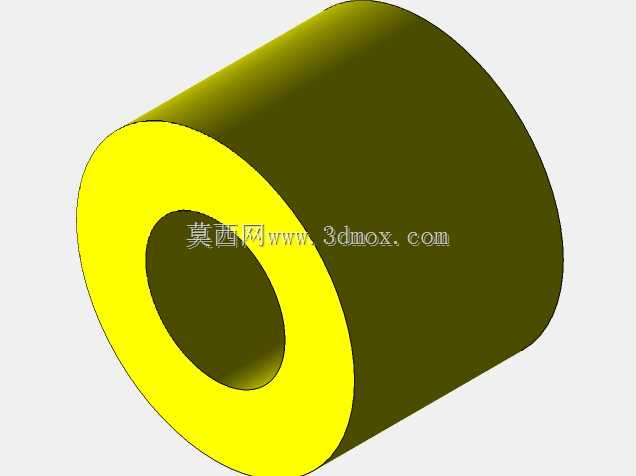

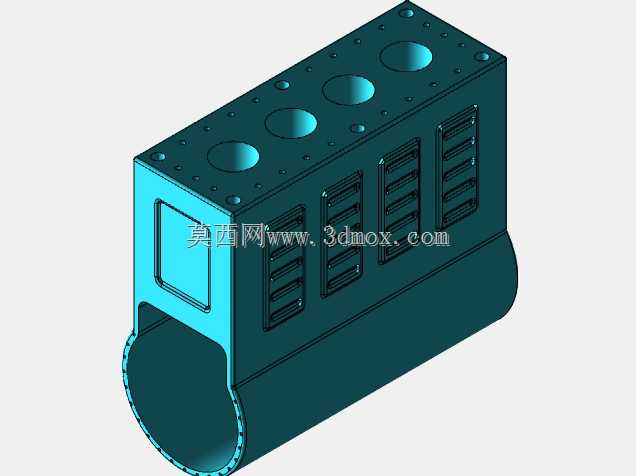

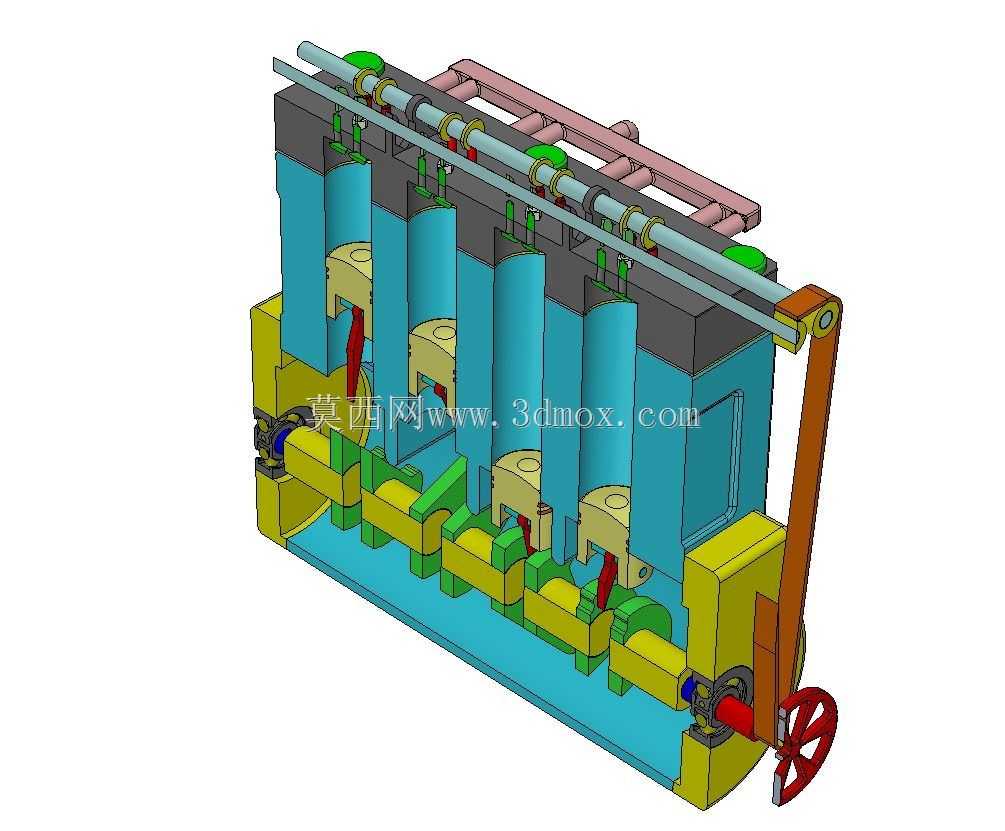

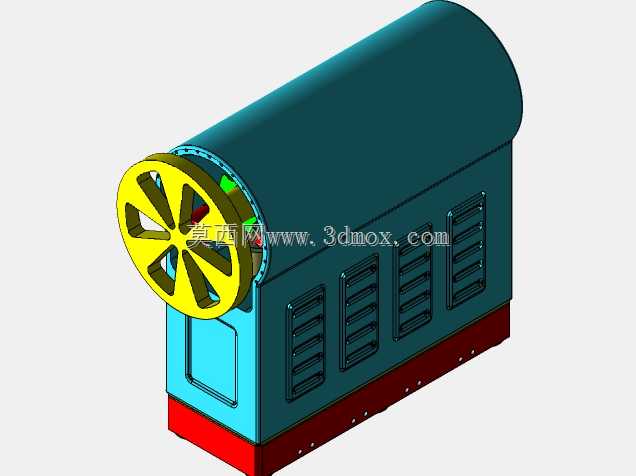

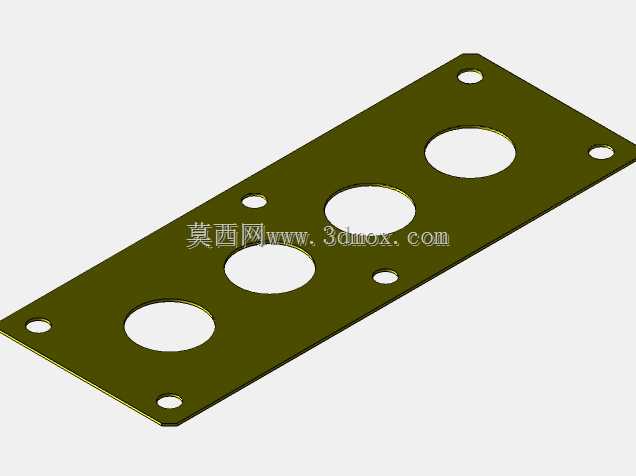

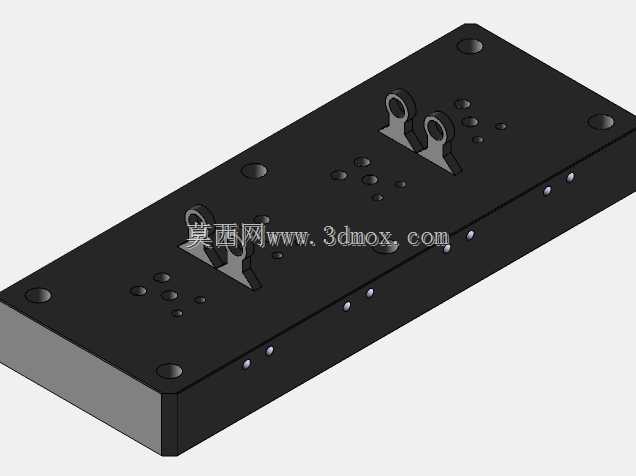

　　这套直列四缸往复式动力结构，核心面向小排量乘用车动力系统的教学演示、结构验证场景，也可作为业余机械设计爱好者拆解内燃机工作逻辑的实操参照载体，覆盖从配气相位匹配到曲柄连杆动平衡校验的全流程结构展示需求。整套结构采用全定制化零件设计思路，没有沿用市售通用机型的现成零件参数，每一个配合面的公差预留、运动件的行程限位都经过独立推演，能直观呈现四冲程内燃机从进气、压缩、做功到排气的完整循环逻辑。从结构布局来看，四个气缸采用等间距直列排布，缸心距的设定兼顾了整机横向尺寸控制与缸体冷却水道的布置空间，缸体主体采用框架式承载结构，下部集成曲轴箱安装位，上部预留缸盖螺栓的沉头安装孔，侧壁的加强筋走向完全匹配曲轴转动时的侧向力传导路径，

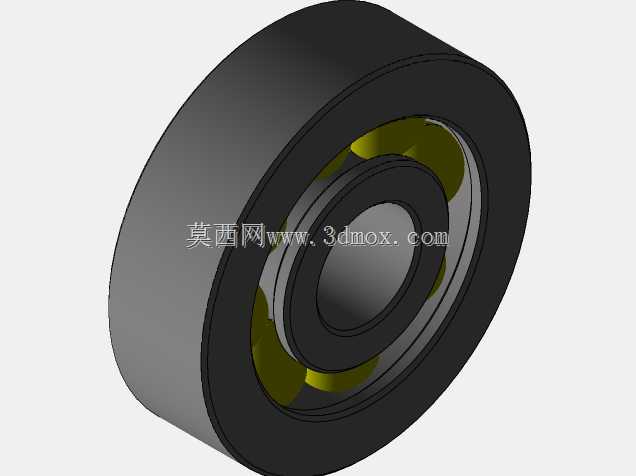

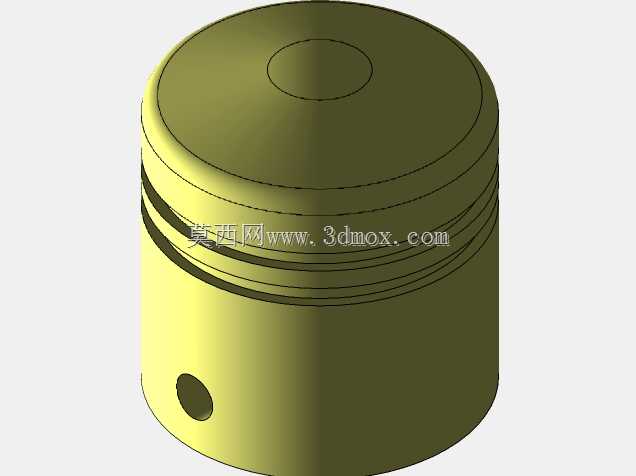

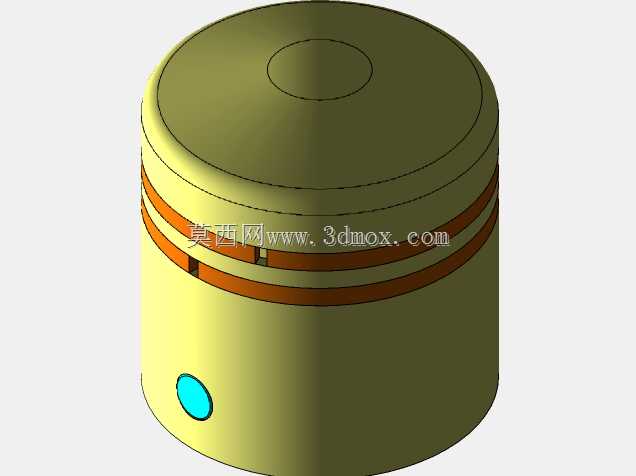

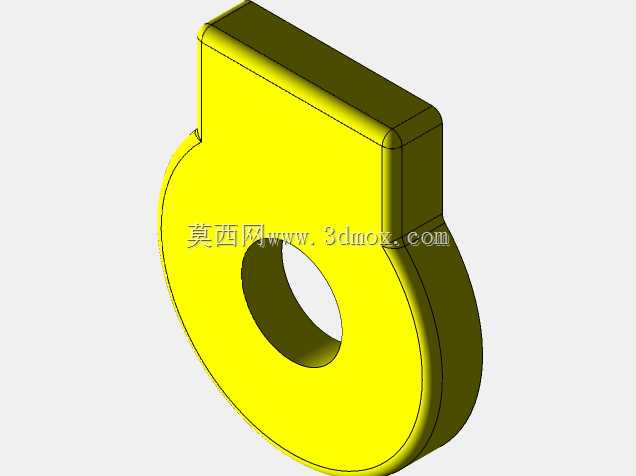

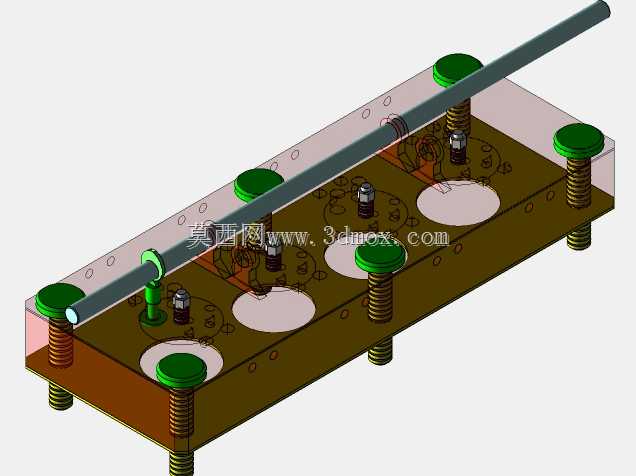

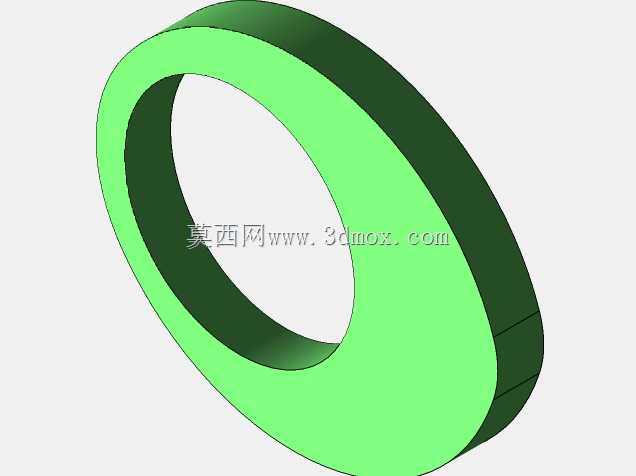

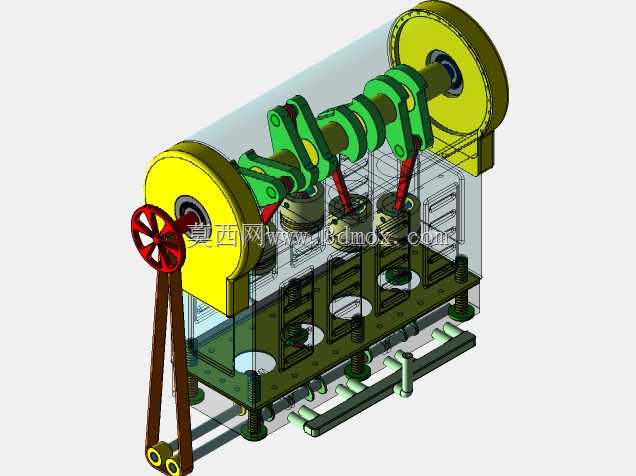

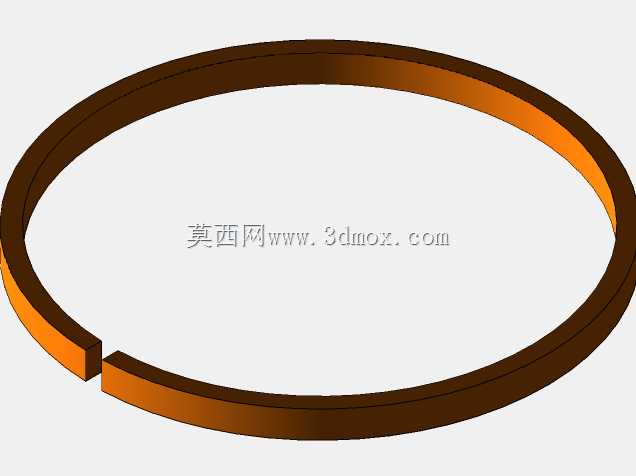

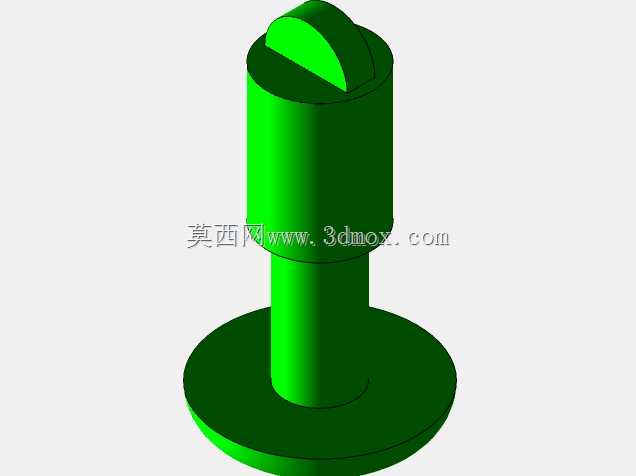

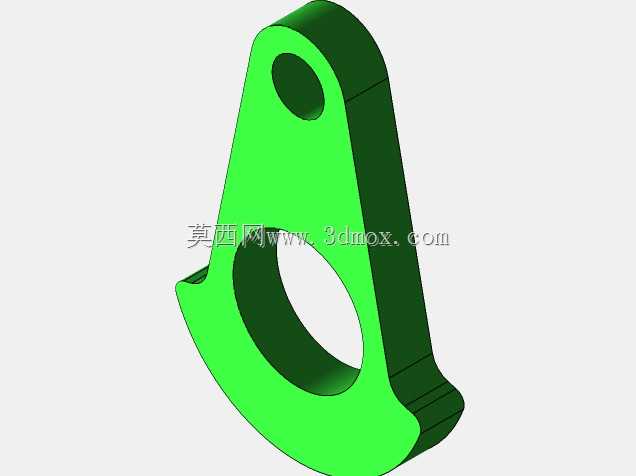

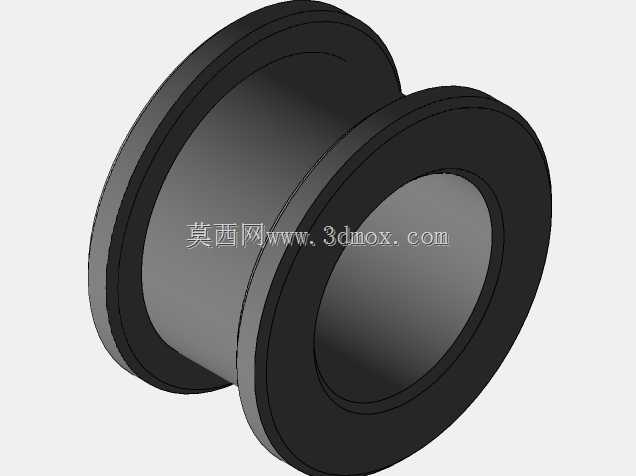

　　避免高转速模拟下缸体出现共振形变。双凸轮轴布置在缸盖顶部，分别控制进气门与排气门的启闭时序，凸轮轴的凸轮型线经过反复调整，气门升程与开启重叠角的设定兼顾了低转速扭矩输出与高转速进气效率，凸轮轴通过端部的同步带轮与曲轴前端的带轮形成传动连接，带轮的齿数比严格匹配四冲程发动机的2:1传动比要求，保证配气相位与活塞运动位置完全对应，不会出现气门撞活塞的干涉问题。活塞组件采用分体式设计，活塞裙部的型线做了微椭圆处理，模拟实际工作中热膨胀后的配合间隙，活塞销采用全浮式安装结构，两端通过卡簧限位，连杆采用工字形截面，在保证结构强度的前提下尽可能降低往复运动件的质量，减少曲轴运转时的一阶、二阶往复惯性力。曲轴采用整体式锻造结构模拟，

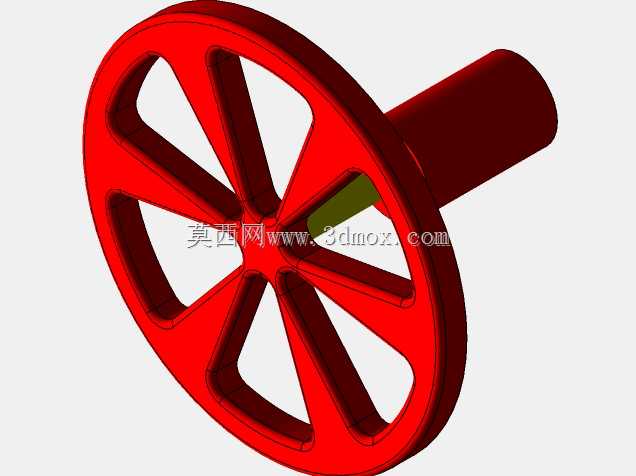

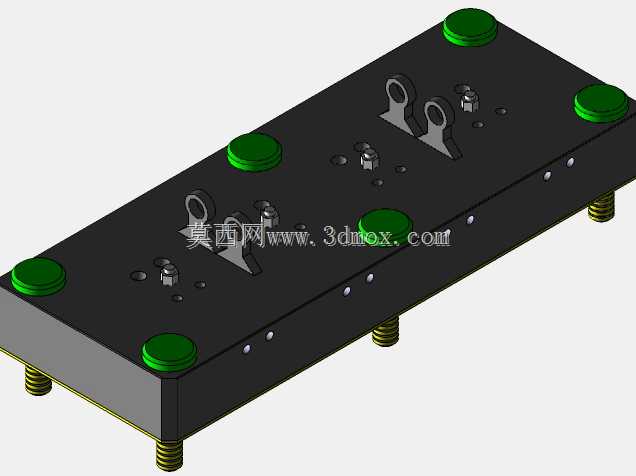

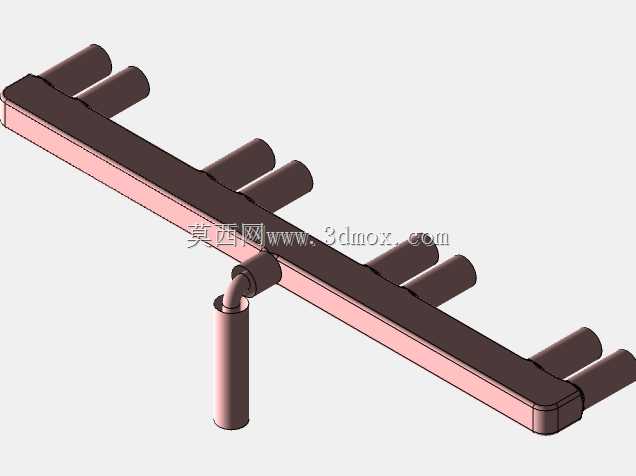

　　四个曲柄销的相位角互差180度，匹配直列四缸机1-3-4-2的常见做功顺序，曲轴主轴颈的支撑位对应每两个气缸之间的隔板位置，保证曲轴的支撑刚度，曲轴前端集成带轮与启动端连接位，后端预留飞轮安装法兰，可匹配不同转动惯量的飞轮结构调整运转平顺性。冷却与润滑结构在这套模型中也做了具象化呈现，缸体与缸盖内部预留了连通的水道空腔，顶部的进出水管路采用并联式布置，保证四个气缸的冷却流量均匀，避免出现前后缸温差过大的问题；主油道沿缸体纵向布置，通过分支油道分别向曲轴主轴颈、连杆轴颈、凸轮轴轴颈提供润滑通路，缸盖部位的油道还预留了气门液压挺杆的供油通道，还原真实机型的润滑回路逻辑。安装边界方面，整套结构的底部预留了三个呈三角形分布的安装支脚，

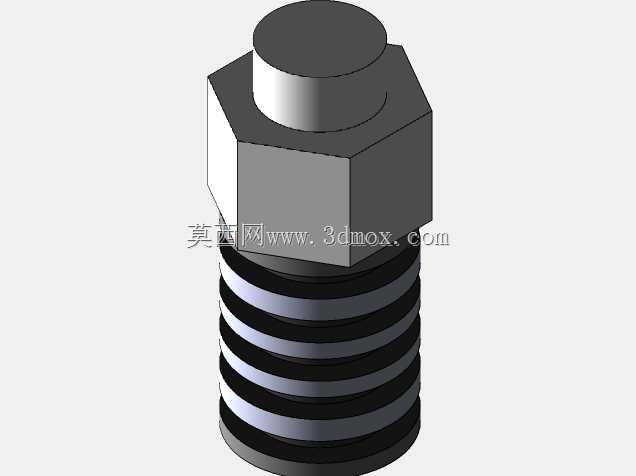

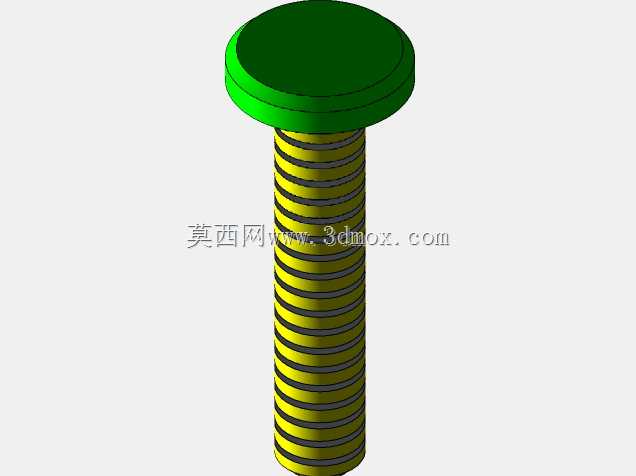

　　支脚位置对应整机的质心投影区域，可直接固定在试验台架或展示台面上，不需要额外制作过渡连接支架；整机的横向宽度控制在普通桌面可容纳的范围内，纵向长度匹配四缸等距排布的尺寸要求，顶部的凸轮轴与管路结构没有超出缸体轮廓太多，不会出现安装时与周边附件干涉的问题。从功能特性来看，这套结构可手动转动曲轴端的带轮，直观观察四个活塞的上下运动过程、进排气门的启闭时序，以及同步带的传动状态，能帮助初学者快速理解四缸发动机的工作原理，也可作为三维建模练习时的复杂装配参照，帮助从业者掌握多运动件装配时的干涉检查、运动仿真约束设置技巧。设计过程中，所有运动件的行程都做了极限位置校验，活塞到达上止点时与缸盖燃烧室的预留间隙、气门完全开启时与活塞顶面的安全距离都经过反复核对，保证运动过程中不存在硬干涉，各连接螺栓的规格与拧紧位置也对应实际装配的工艺顺序，还原真实发动机的装配逻辑。
