霍布森关节式肘部活塞动力装置结构

　　这套肘部动力装置的结构设计，核心依托霍布森关节的传动特性实现活塞往复运动到飞轮旋转运动的转换，和常规曲柄滑块机构的动力传输逻辑有明显区别，没有独立的外置连杆摆臂结构，关节组件直接集成在气缸输出端与飞轮偏心位置之间，大幅压缩了整体传动链路的轴向占用空间。从实际应用场景来看，这类结构目前极少用于工业量产动力场景，更多是作为机械原理教学演示载体、爱好者手工制作的小型动力展品，也可接入低压压缩空气管路作为微型桌面动力展示件，直观呈现特殊关节传动的运动轨迹，帮助机械从业者理解非典型曲柄传动的运动学特性。

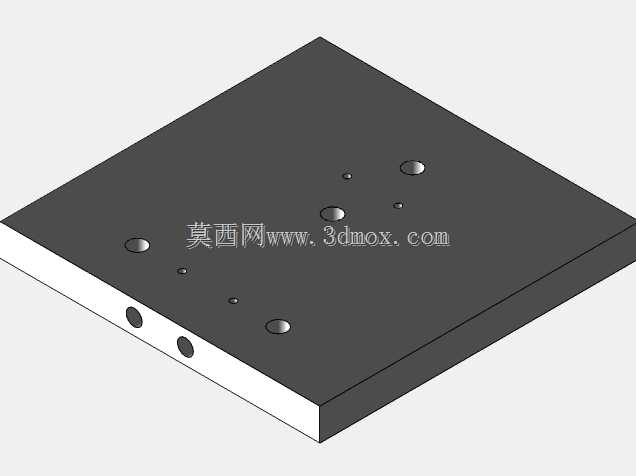

　　从功能特性上看，装置的动力输入来源适配低压蒸汽或者压缩空气，气缸部分采用单缸立式布局，活塞的往复直线运动通过肘部关节的铰接结构传递到飞轮的偏心销位置，驱动大直径带辐条镂空的飞轮持续旋转，飞轮自身的转动惯量可以抵消活塞运动到上下止点时的传动死点问题，保证动力输出的连续性，不需要额外加装配重平衡块就能实现平稳运转。整个装置的安装基准为底部的方形平板基座，基座表面预留了气缸安装定位凸台和飞轮支架的固定孔位，所有组件的安装定位都以基座上的基准面为参照，不需要额外调整同轴度就能完成装配，安装边界的长宽尺寸控制在小型桌面展品的适配范围内，不需要占用过大的放置空间，基座厚度足够抵消飞轮运转时产生的小幅振动，不需要额外加装地脚固定结构就能稳定放置。

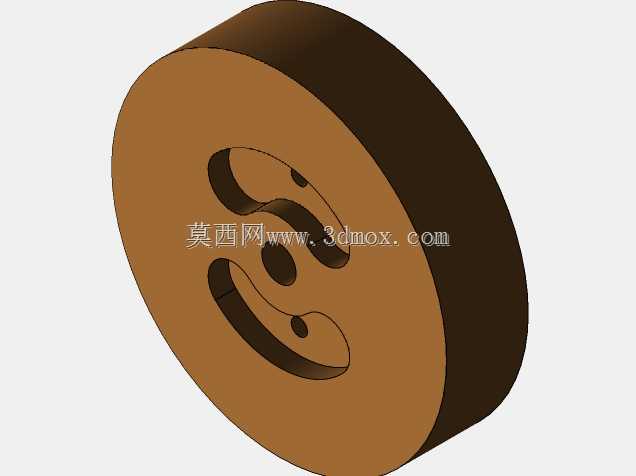

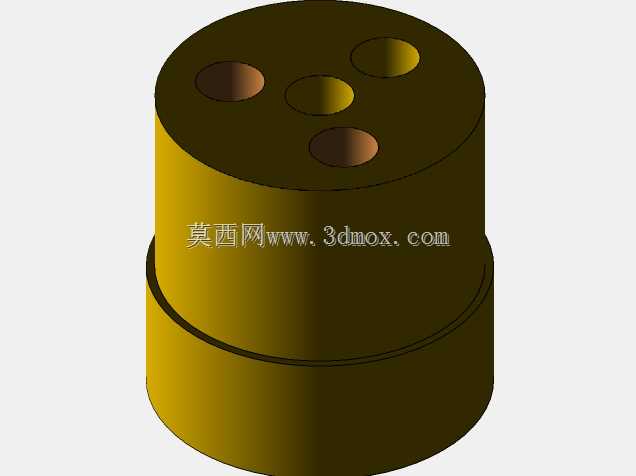

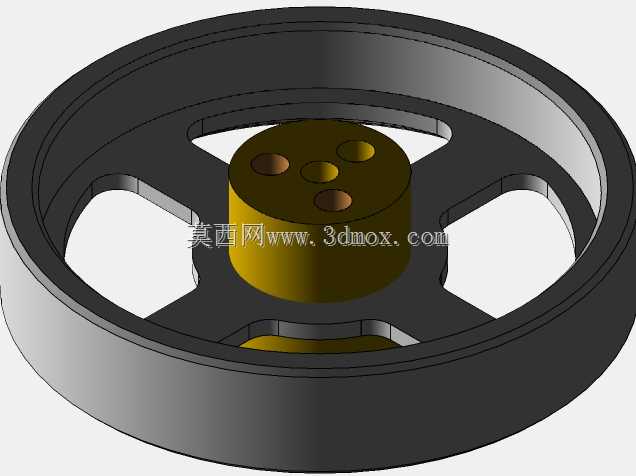

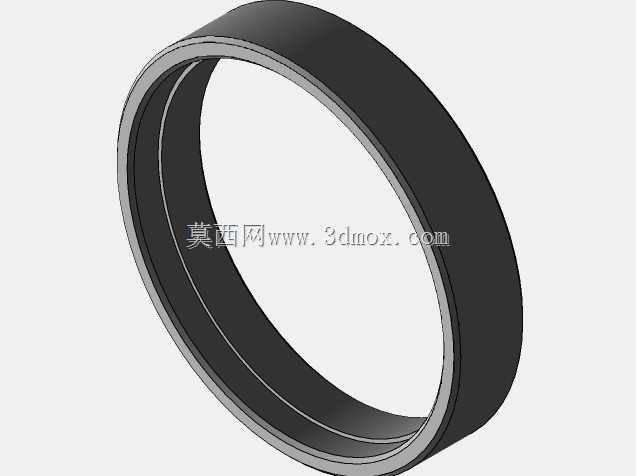

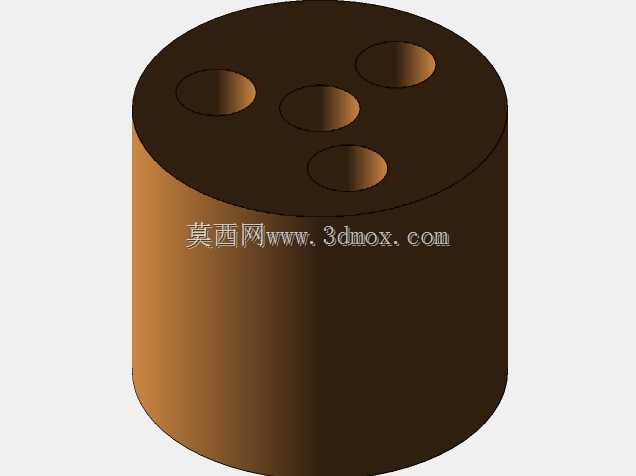

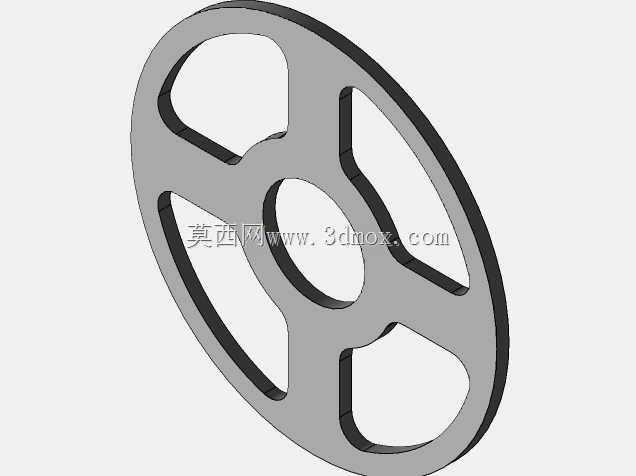

　　设计思路上，这套结构优先简化了传动链路的零件数量，将常规活塞发动机需要的连杆、十字头结构整合到霍布森关节组件中，减少了铰接点的数量，也就降低了运转过程中的摩擦损耗和装配公差累积。飞轮采用轮缘加厚、辐条镂空的结构设计，在保证足够转动惯量的前提下减轻了整体重量，轮缘的加厚结构也能在低速运转时储存足够动能，避免低气压输入时出现运转卡顿的问题。气缸部分采用双层套筒结构，内层为活塞运动腔道，外层为结构加强层，既保证了气缸内壁的加工精度要求，也能承受活塞往复运动产生的侧向力，避免长期运转后出现气缸变形导致的漏气问题。关节位置的铰接处都设计了轴套安装位，可镶嵌铜质轴套降低磨损，延长装置的无维护运转周期。

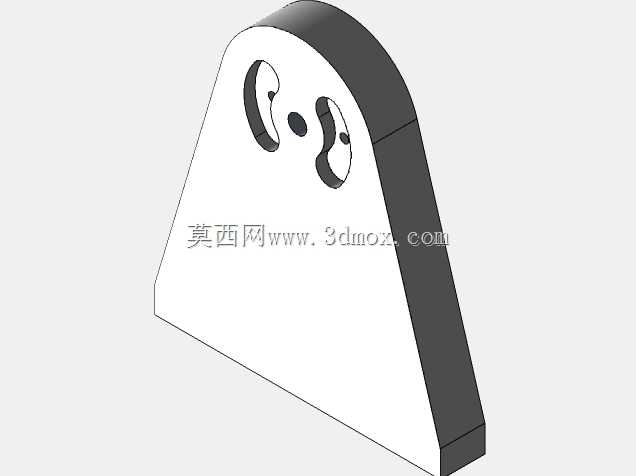

　　从安装适配的角度看，飞轮支架采用L型折弯结构，底部通过两个固定螺栓锁紧在基座上，支架上端的轴承安装孔与气缸中心的高度差经过精确计算，保证关节组件在整个运动行程中不会出现卡滞，运动轨迹完全符合霍布森关节的运动学曲线。气缸底部的定位凸台与基座上的凹槽采用过渡配合，装配时不需要反复调整位置就能保证气缸轴线与飞轮端面的平行度，降低了装配调试的难度。整个装置的所有外露零件都没有尖锐棱角，所有安装孔位都做了倒角处理，既避免装配时划伤操作人员，也能提升整体外观的规整度。这类结构虽然没有大规模工业量产应用，但其特殊的传动逻辑可以为紧凑型动力装置的结构设计提供参考，尤其是在安装空间受限、需要简化传动结构的场景下，这种关节式传动方案可以作为常规曲柄滑块机构的替代选项，帮助设计人员拓展结构选型思路。
