欧规两脚插墙式电源适配器结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:560542
  • 欧规两脚插墙式电源适配器结构设计

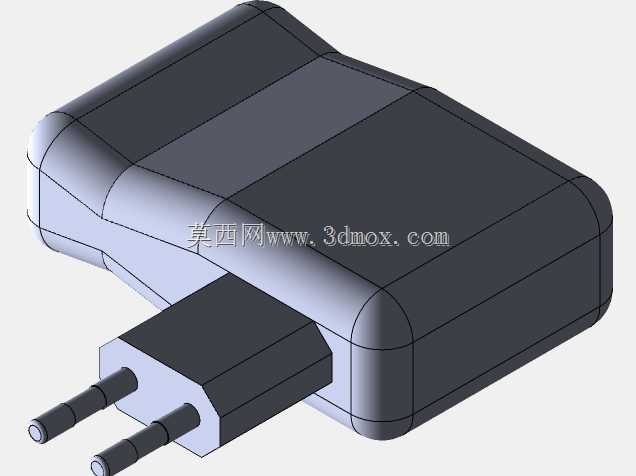

  这款插墙式电源转换配件,主要面向消费类低压电子设备的市电取电场景,常见于小型路由器、机顶盒、便携数码外设、家用传感终端等需要将220V交流市电转换为低压直流输出的供电环节,直接插装在墙面86型插座、排插取电位上使用,不需要额外的输入线材,能大幅缩减桌面供电的布线占用空间。从结构设计逻辑来看,整体采用圆角长方体的主体布局,插脚直接从主体一端延伸而出,插脚采用标准欧规两圆柱插脚规格,插脚中心距、伸出长度、圆柱直径完全匹配对应区域的市电插座尺寸公差要求,插脚根部做了阶梯式的定位结构,插入插座后能保证主体与插座面板保持平行贴合,不会出现歪斜松脱的情况,插脚与内部PCB板的连接采用压接式铆合结构,

  避免焊接结构在长期插拔受力后出现虚接脱落的问题。主体外壳采用上下扣合的装配方式,分型面设置在壳体侧边的棱线位置,合模后不会在外观正面留下明显的合模缝,壳体所有边角都做了R2-R3的圆角过渡,一方面是避免注塑生产时的应力集中,减少壳体翘曲变形的概率,另一方面也能避免用户插拔时被锐边划伤,同时在跌落测试时圆角结构能分散冲击力,降低壳体开裂的风险。壳体表面做了细晒纹处理,不需要后续喷涂工序就能遮盖注塑过程中产生的轻微流痕、缩水印,同时手持插拔时能增加摩擦力,不会因为手滑导致插拔费力。内部腔体的布局上,预留了整流桥、高频变压器、滤波电容、输出线材接口的安装位,腔体内部设置了多道定位筋条,不需要额外打胶就能将PCB板牢牢卡在腔体内部,

  筋条的位置特意避开了板上的高压元器件,保证高压区与低压区的爬电距离满足安规要求,防止出现高压击穿的安全隐患。安装边界方面,主体的宽度尺寸控制在40mm以内,厚度控制在28mm以内,插装在墙面插座上时,不会遮挡相邻插座的插孔位置,避免多设备同时取电时出现位置干涉;插脚的伸出长度为18mm,完全插入插座后能保证插脚与插座内铜片的接触面积足够,不会因为接触面积过小导致接触电阻过大、发热超标的问题。输出端的出线位置设置在插脚对侧的端面中心,出线口做了喇叭口的防弯折结构,线材在反复弯折后不会出现线芯断裂的情况,出线口的护套采用软胶材质,和硬塑壳体做二次注塑贴合,能达到IP40以上的防尘等级,避免日常使用中灰尘从出线缝隙进入壳体内部。

  在实际选型适配时,这类结构的适配器可以根据输出功率的需求调整内部元器件的排布,在不改变外部安装尺寸的前提下覆盖5W到18W的输出功率区间,壳体的卡扣结构设计为多次可拆卸式,方便生产过程中的维修返工,也便于后续的回收拆解。壳体的壁厚均匀控制在1.8mm,既保证了壳体的结构强度,在1米高度自由跌落至水泥地面时不会出现壳体碎裂、内部元器件移位的情况,也能控制注塑成型的周期,减少生产过程中的材料损耗。插脚的材质采用铜包钢材质,表面镀镍处理,既保证了足够的导电性能,也具备足够的结构强度,经过上千次插拔后不会出现插脚弯曲、镀层脱落氧化的问题。
