锅炉配套卧式给水箱结构设计方案

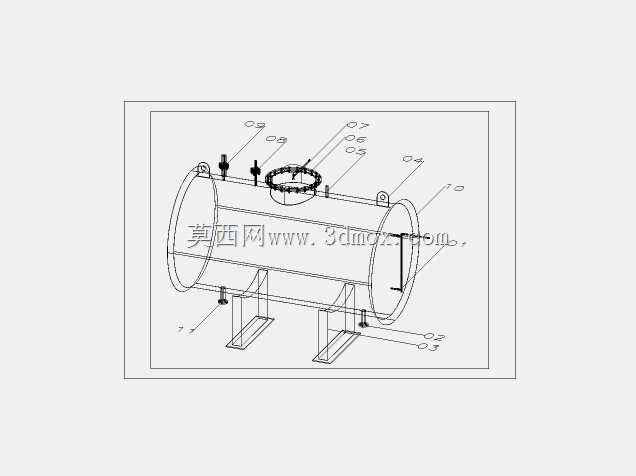

　　在工业锅炉系统的配套辅机设计中，给水箱作为系统储水、稳压、缓冲的核心承压部件，其结构合理性直接影响整套锅炉系统的运行稳定性与运维便捷性。这款卧式布置的给水箱，采用圆筒形承压壳体搭配标准椭圆封头的主体结构，相比立式储水容器，卧式结构的重心更低，安装后整体抗振性能更优，尤其适配工业锅炉房内层高有限、设备布置紧凑的现场工况，不需要额外搭建高位操作平台，日常巡检时操作人员在地面即可完成所有接口的状态检查与常规操作。

　　从实际功能定位来看，该给水箱承担着锅炉给水的暂存、缓冲与预处理衔接作用，上游来水经软化处理后进入箱内，在筒体内完成温度均化、气泡析出的过程，避免温度波动过大的给水直接进入锅炉锅筒造成热冲击，同时可缓冲上游供水压力波动，保证锅炉给水泵入口始终保持稳定的正压水头，有效降低给水泵发生汽蚀的风险。设计过程中充分考虑了不同工况的接口需求，筒体顶部预留了多组不同规格的管嘴，分别对应溢流、排气、液位计安装、温度检测、压力检测以及人孔检修通道，其中人孔采用回转盖带颈对焊法兰结构，开启操作无需完全拆除紧固件，检修人员可快速进入筒体内部完成清洁、焊缝检查等作业；筒体底部设置的排污接口位于鞍式支座的跨间最低点，可保证箱内沉积的杂质、水垢在排污时完全排出，无积液死角。

　　支撑结构采用双鞍式支座设计，其中一侧为固定支座，另一侧为滑动支座，滑动支座的底板预留长圆孔安装间隙，可适配筒体在不同水温下的热胀冷缩位移，避免温度应力造成支座焊缝撕裂或筒体变形。支座的高度设计充分考虑了底部排污管道的安装空间，排污阀安装后距离地面留有足够的操作间隙，不需要额外抬高基础即可完成排污阀的拆装与检修。筒体侧面预留的液位计接口采用上下错位布置，可适配磁翻板液位计、玻璃管液位计等多种常用液位检测元件的安装需求，用户可根据现场的自动化程度灵活选型，不需要额外在筒体上开孔焊接，减少现场施工对承压壳体的损伤。

　　关于绝缘层的设计预留，该模型未直接建模固定厚度的保温层结构，而是在所有外部管嘴、法兰、人孔的位置预留了足够的保温安装间隙，用户可根据设备安装所在地的冬季环境温度、箱内设计水温灵活选择保温材料与厚度：在南方非采暖区域可采用较薄的岩棉保温降低成本，在北方严寒区域则可加厚保温层并搭配电伴热装置，避免冬季箱内水结冰造成设备冻裂。筒体顶部设置的吊耳为整体锻制结构，焊接位置经过重心校核，设备吊装时可保持水平状态，不会出现倾斜磕碰管嘴的问题，吊耳的承载能力按照满水重量的1.5倍设计，满足设备安装、检修时的吊装安全要求。

　　从安装边界来看，该卧式给水箱的基础只需要制作两条平行的混凝土条形基础即可，不需要整块混凝土平台，基础的预埋钢板尺寸与支座底板完全匹配，安装时调整水平度后即可完成固定，安装周期短，现场施工量小。筒体上所有外接法兰均采用统一的公称压力等级，用户选配管道、阀门时不需要考虑压力等级匹配问题，减少备件采购的种类与库存压力。在实际运维过程中，该结构的给水箱可适配0.1-10t/h蒸发量的工业蒸汽锅炉、热水锅炉，广泛应用于工厂生产供热、商业建筑供暖、小型热电联产等场景，其结构经过长期工程验证，承压稳定性好，检修维护便捷，能够在长期连续运行的工况下保持稳定的工作状态，不会出现局部应力集中造成的焊缝泄漏、变形等问题。设计过程中所有开孔位置均避开了筒体的焊缝区域，开孔补强采用等面积补强法计算，保证开孔部位的承压能力不低于筒体本体的强度，所有转角位置均做圆弧过渡处理，减少应力集中点，延长设备的整体使用寿命。
