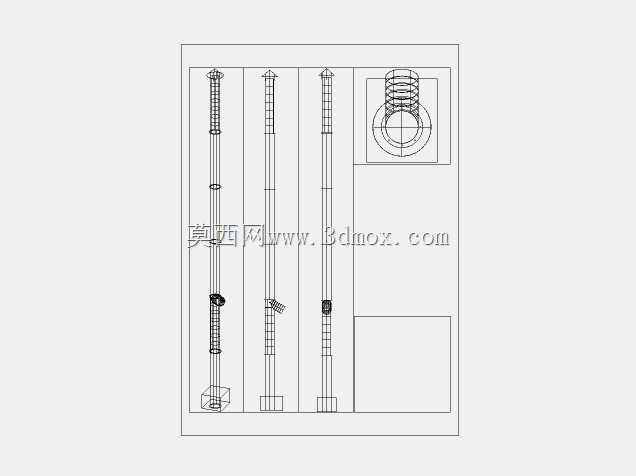

锅炉排气系统立式烟囱结构设计方案

　　在工业锅炉配套系统的设计环节中，烟囱作为排气通路的终端核心部件，其结构合理性直接决定了锅炉燃烧工况的稳定性与厂区废气排放的达标能力，不少刚入行的结构设计人员容易忽略烟囱的细节设计，仅按通径匹配直管段，实际投用后常出现排烟阻力过大、冷凝水倒灌、安装对接错位等问题，这套立式烟囱的三维结构设计，正是针对中小型燃煤、燃气锅炉的现场安装需求完成的细化方案。从实际应用场景来看，该结构适配0.5-4t/h容量的工业锅炉，可覆盖生产车间供暖锅炉、小型加工企业供汽锅炉、商用集中供热模块锅炉的配套需求，安装场景既包含室内锅炉房的竖向穿顶安装，也可适配室外露天布置的锅炉机组，通过底部法兰与锅炉排气出口的软连接段对接，无需额外定制过渡转接件。

　　整套结构采用分段式设计思路，将整体烟囱拆分为底部对接段、中间加长段、顶部防雨段三个独立模块，各段之间采用法兰加耐高温密封垫的连接方式，既方便运输过程中的拆分堆叠，也能根据现场锅炉房的层高、屋面高度灵活调整中间加长段的拼接数量，无需重新切割修改主体结构。底部对接段特意设置了冷凝水收集导流结构，在管段下侧预留了DN15的冷凝水排放接口，锅炉运行过程中高温烟气遇冷形成的冷凝水会顺着管壁流入收集槽，通过外接导流管排至指定排水点，避免冷凝水长期积存在管段内部腐蚀管壁，也防止冷凝水倒灌进入锅炉炉膛影响燃烧效率。中间加长段的外壁设置了等距分布的爬梯固定点位与抱箍安装位，现场安装时可根据检修需求选择是否加装外置爬梯，抱箍点位则用于和建筑墙体、

　　钢结构支架做固定连接，每段管段的长度控制在2.2m以内，既符合常规型材的运输尺寸限制，也能保证单段管段的刚性满足抗风载要求，在12级阵风的室外工况下不会出现管段晃动变形的问题。顶部防雨段采用锥形防雨帽加侧面排烟口的结构，区别于传统直筒顶部加盖的设计，该结构的排烟口设置在防雨帽下侧的圆周方向，配合内置的螺旋导流板，既能保证烟气排出时不受顶部风向影响出现倒灌，也能避免雨水直接落入管段内部，螺旋导流板还能对排出的烟气起到一定的整流作用，降低排烟过程中的气流噪音。从安装边界尺寸来看，整套烟囱的主体通径根据锅炉容量匹配DN200-DN400的规格，底部对接法兰的螺栓孔位采用国标通用法兰尺寸，可直接匹配市场上主流锅炉的排气出口法兰，

　　无需现场重新打孔；管段安装时距离周边建筑墙体的最小安全距离控制在300mm以上，满足消防规范中高温管道与可燃物的间距要求，顶部排烟口的高度需高出所在建筑屋面1.5m以上，避免排出的废气倒灌进入建筑通风系统。设计过程中还充分考虑了后期维护的需求，各段法兰的连接螺栓均采用外露式设计，检修更换密封垫时无需拆卸整段管道，仅需松开对应法兰的螺栓即可完成操作；管壁厚度根据通径大小选择3-5mm的碳素钢材质，内壁可根据使用需求做耐高温防腐涂层处理，适配不同燃料锅炉的排气腐蚀特性，针对燃气锅炉排气中含有的少量冷凝酸性物质，可将接触段材质更换为304不锈钢，无需修改整体结构尺寸。不少现场安装反馈的问题显示，传统烟囱设计常忽略热胀冷缩的补偿量，这套结构在中间加长段之间预留了10mm的伸缩间隙，配合法兰间的耐高温密封垫的弹性变形量，可吸收管段在高温烟气作用下的轴向伸长量，避免长期运行后法兰连接处出现拉裂漏气的问题。另外，管段外壁的固定抱箍采用长圆孔设计，安装时可根据现场实际的支架位置微调固定点位，降低现场安装的对位精度要求，减少施工过程中的切割焊接工作量。
