带防护外壳的18650锂离子电芯结构

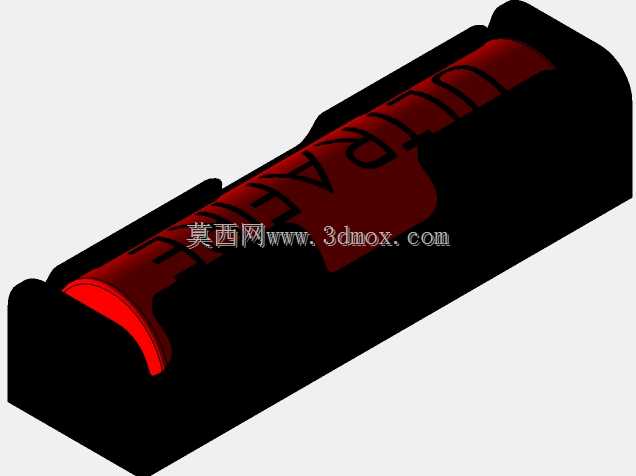

　　在便携电子设备、小型电动工具、手持检测仪器的供电结构设计中，18650规格圆柱电芯的应用占比长期居高不下，这类电芯本身的金属外壳虽然具备基础的结构强度，但在频繁拆装、存在磕碰风险、需要绝缘防护的使用场景下，额外配套的防护外壳是提升电芯使用可靠性、降低短路风险的关键结构件。本次建模的带外壳18650锂离子电芯结构，还原了常见红色外皮UltraFire规格电芯搭配黑色硬质防护套的完整装配状态，可直接用于小型设备的电池仓结构匹配、供电模块干涉检查、整机装配仿真等设计环节。

　　从实际使用场景来看，这类带外壳的18650电芯常被用于强光手电筒、便携式测量仪表、小型户外储能模块、DIY电动工具的供电单元，防护外壳的核心作用首先是绝缘隔离，避免电芯金属侧壁与设备内部的金属结构件、导电触点直接接触引发短路风险，其次是缓冲防护，在设备发生跌落、磕碰时，外壳可以吸收部分冲击能量，降低电芯受挤压变形的概率，同时外壳上的限位结构可以和电池仓内的卡扣、弹片配合，固定电芯的轴向位置，避免设备晃动时电芯移位导致的供电接触不良。

　　设计思路上，这套结构完全遵循18650电芯的通用尺寸边界做匹配设计，电芯本体的直径控制在18mm标准值，长度为65mm的常规规格，防护外壳采用半包式结构，在电芯的正极端预留了足够的触点避让空间，不会遮挡正极盖帽的接触区域，负极端也做了开口处理，保证和电池仓负极弹片的可靠接触。外壳的内壁和电芯外皮之间预留了0.1mm的装配间隙，既可以保证电芯能够顺利推入外壳完成装配，又不会因为间隙过大导致电芯在外壳内出现窜动，外壳的外壁尺寸则对应常规18650电池仓的通用设计公差，能够适配绝大多数采用单节18650供电的设备仓体尺寸，不需要额外修改仓体结构即可直接替换使用。

　　从功能特性来看，外壳表面做了防滑纹理设计，和实物的防滑结构一致，在手动拆装电芯时可以增加摩擦力，方便从电池仓内取出电芯，同时外壳的边缘做了圆角过渡处理，没有尖锐的棱角，装配时不会刮伤电池仓的内壁涂层，也不会割伤操作人员的手部。电芯本体的红色外皮上的标识结构也做了还原，在做整机外观渲染、产品展示动画时，可以直接使用该模型还原真实的产品供电部件外观，不需要额外做贴图处理。

　　在结构设计的细节处理上，建模时充分考虑了实际装配的公差配合要求，外壳的壁厚设置为1.2mm，采用常见的硬质绝缘塑料材质的壁厚标准，既保证了足够的结构强度，受到挤压时不会轻易开裂，又不会因为壁厚过大导致整体直径超标，无法装入标准电池仓。外壳的轴向长度比电芯短2mm，两端分别露出正负极的接触区域，保证电连接的可靠性，不会因为外壳过长顶住电池仓的触点导致接触虚接。在做设备的结构仿真时，这套模型可以直接赋予对应的材质属性，电芯部分赋予锂电池对应的密度、热属性参数，外壳部分赋予硬质塑料的结构参数，用于模拟设备跌落时电芯组件的受力状态、工作时的散热路径，提前排查结构设计中可能存在的干涉、散热不足、固定不可靠等问题。

　　对于三维结构设计从业者来说，这类标准化的电芯组件模型可以大幅减少重复建模的工作量，在设计使用18650电芯的设备时，直接调用该模型放入装配体中，就可以快速完成电池仓的尺寸匹配、间隙检查，不需要从零开始绘制电芯和外壳的结构，有效提升设计效率。同时模型的结构细节完全还原实物的装配关系，在做装配工艺模拟、维修拆装演示时，也可以直接使用该模型制作对应的动画内容，还原电芯装入外壳、再装入设备电池仓的完整流程，保证演示内容和实际装配过程完全一致。
