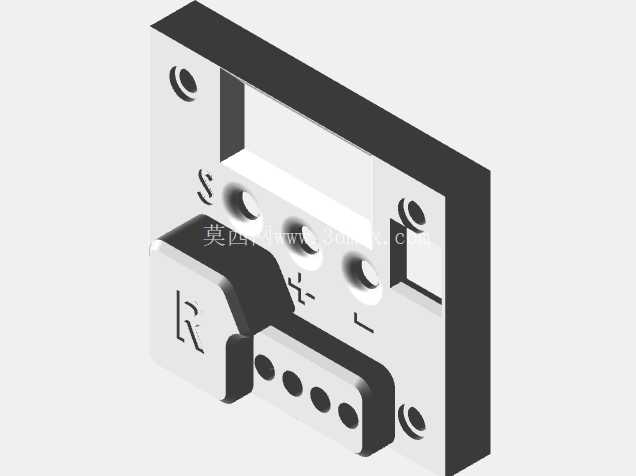

W1209培养箱模块适配3D打印外壳结构

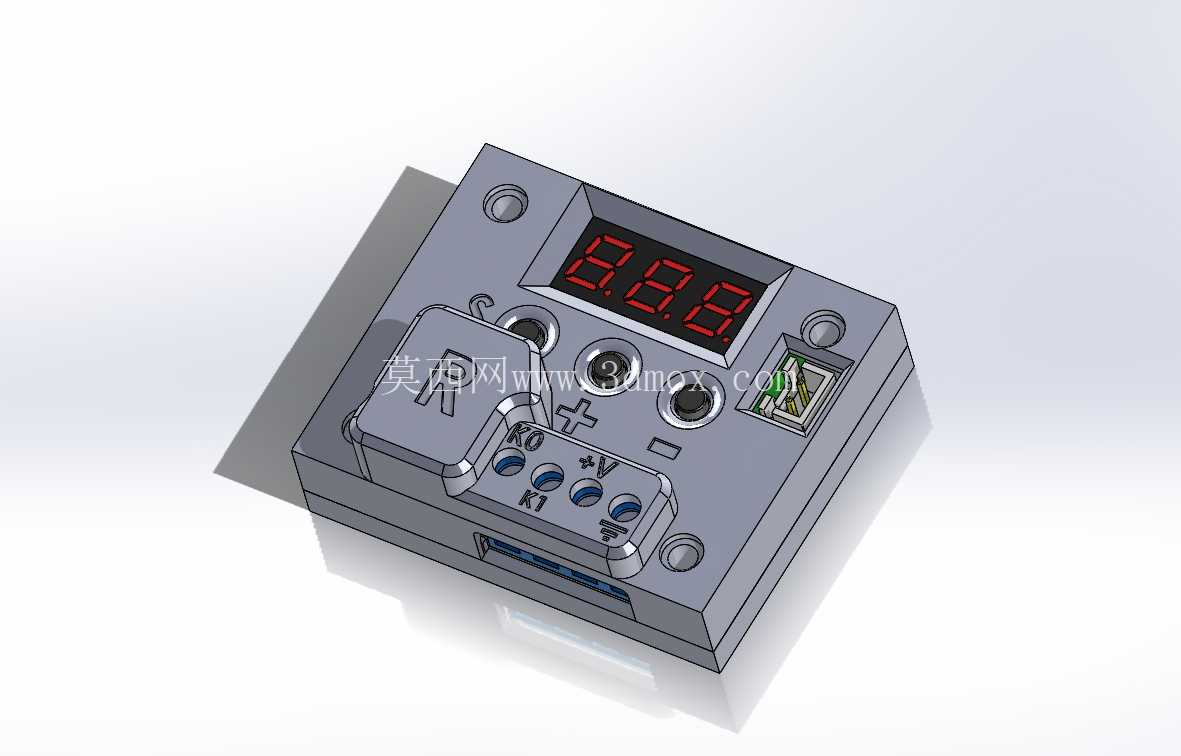

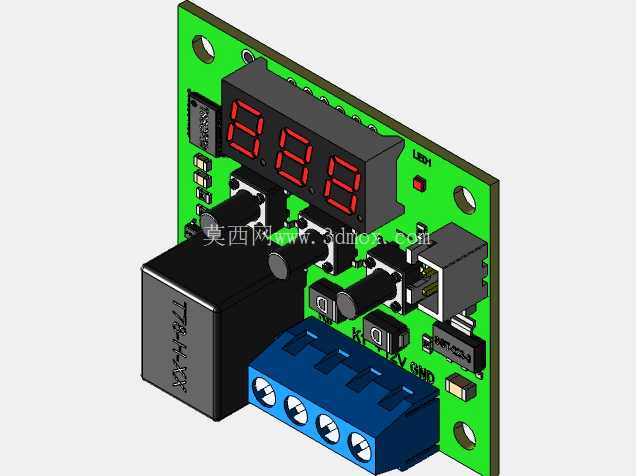

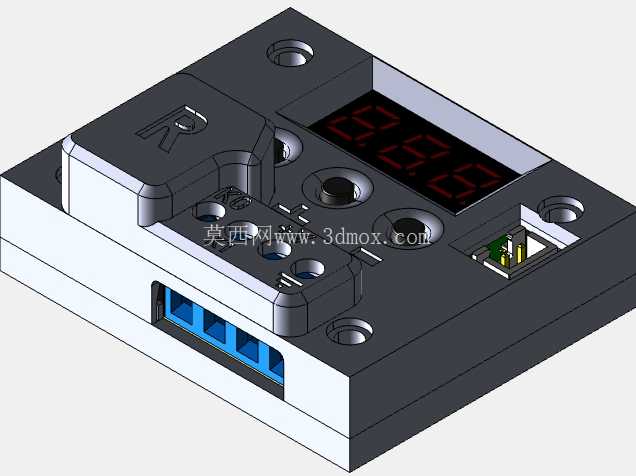

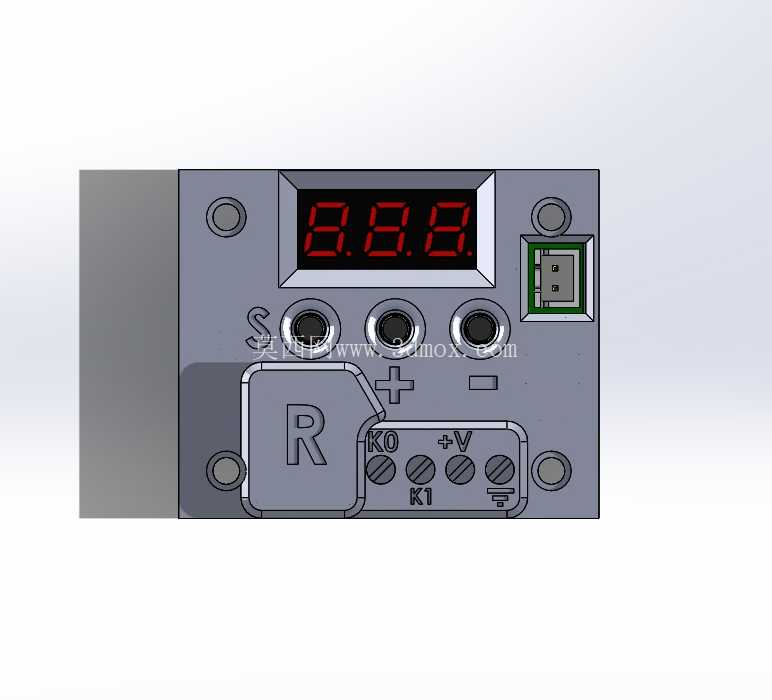

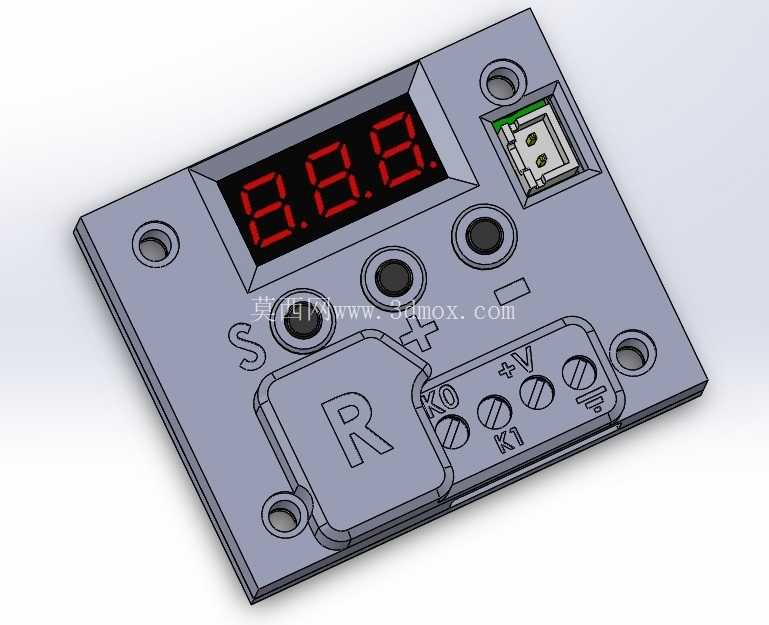

在小型温控实验、桌面级恒温培养场景中，W1209温控模块的裸板使用一直存在接线易松脱、元件易积灰、误触按键导致参数错乱的问题，这款适配W1209培养箱模块的3D打印外壳，正是针对这类实际使用痛点做的结构优化设计。从实际安装适配的角度看，外壳的内腔尺寸完全贴合W1209模块的PCB板轮廓，预留的数码管显示窗口刚好对齐模块上的两位红色数码管，不会出现显示遮挡、视窗偏移的问题，日常观察温度数值时不需要额外调整模块位置，视线平齐即可清晰读取数值。外壳侧面预留的USB接口开口位置，和模块上的供电接口完全对位，插拔供电线时不会出现接口卡滞、线材被壳体挤压的情况，开口边缘做了0.2mm的倒角处理，避免3D打印层纹刮伤线材外皮。

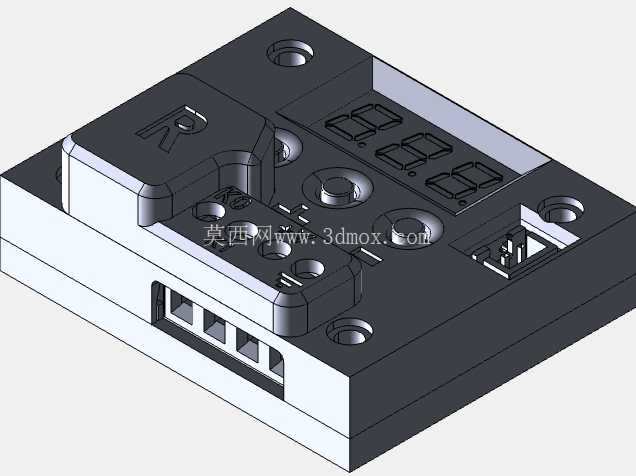

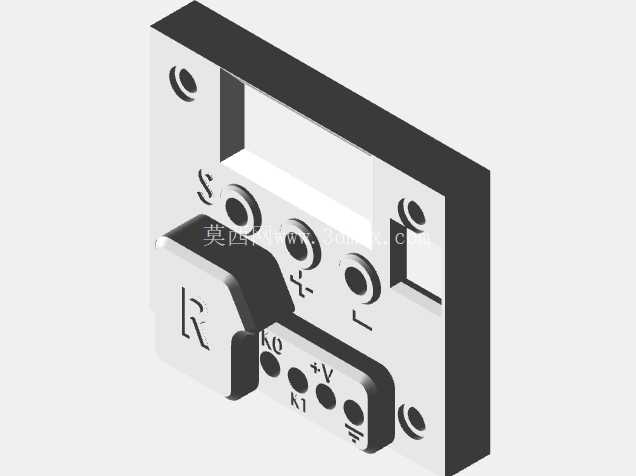

设计阶段针对3D打印的工艺特性做了大量适配调整，所有壳体壁厚统一设置为2mm，既保证PLA、PETG、ABS等常用FDM打印材料的成型强度，又不会因为壁厚过大导致打印翘曲、打印时间过长。壳体上的固定孔位完全对应模块PCB上的安装孔，适配M3、M4规格的通用螺母螺栓，不需要额外攻丝或者做嵌件预处理，打印完成后直接用标准紧固件就能完成模块和壳体的锁紧固定，安装间隙控制在0.15mm，既不会因为间隙过小导致PCB装不进去，也不会因为间隙过大出现模块晃动、移位的问题。壳体上的按键操作区域做了下沉式设计，按键帽的凸起高度刚好和壳体表面齐平，既可以避免日常搬运、摆放时误触按键改动温控参数，又能保证按压操作的手感清晰，不会出现按不动、按键卡滞的情况。

从实际使用场景出发，这款外壳的安装边界做了充分考量，壳体底部的四个角预留了沉头安装孔，可以直接通过螺丝固定在培养箱的内壁支架、桌面实验台架或者小型设备的电控仓内，沉头孔深度刚好容纳M3沉头螺丝的头部，安装后螺丝头不会突出壳体表面，不会刮蹭放置面或者其他相邻配件。壳体上的接线端子区域做了开放式的走线槽设计，温控探头的连接线、输出端的负载连接线可以顺着走线槽规整引出，不会出现线材挤压在PCB和壳体之间、磨损绝缘层的隐患，走线槽的宽度预留了3mm的余量，即使同时接出多根线材也不会出现卡线的问题。

针对3D打印的公差特性，设计时提前做了间隙补偿，所有卡扣配合、孔轴配合的位置都预留了符合FDM打印精度的配合间隙，不需要打印后做打磨、修配就能直接完成装配，对于新手用户也能做到打印完成即装即用。外壳的边角位置全部做了R2的圆角过渡，没有尖锐的直角棱边，既可以避免打印时出现边角翘曲，也能在日常拿取、安装时避免划伤手部。数码管窗口的边缘做了0.3mm的凸台，既可以遮挡PCB和壳体之间的装配缝隙，提升整体外观的整洁度，也能在一定程度上阻挡环境中的灰尘、少量溅水落到PCB板上，提升模块在潮湿培养环境下的使用可靠性。

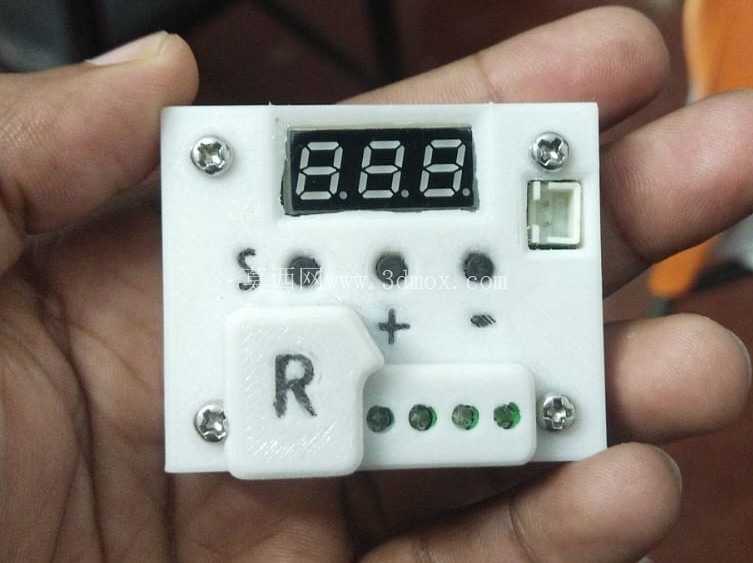

在实际的小型恒温培养场景中，这款外壳可以将裸露的温控模块完全包裹，只露出必要的操作、显示、接口区域，既保留了W1209模块原有的全部温控功能，又解决了裸板使用时的防护、安装、误触问题，不需要对原有模块做任何改装，直接将模块放入壳体内锁紧螺丝即可完成组装，适配绝大多数桌面级小型培养箱、恒温加热平台的温控模块改装需求，打印材料选择范围广，用户可以根据自身的使用环境选择耐温更好的ABS、PETG材料，或者成本更低的PLA材料，都能满足日常使用的强度要求。
