带渲染效果的街头运动滑板结构设计

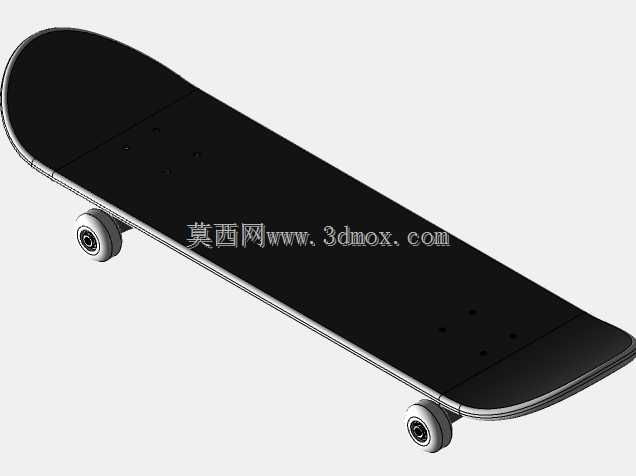

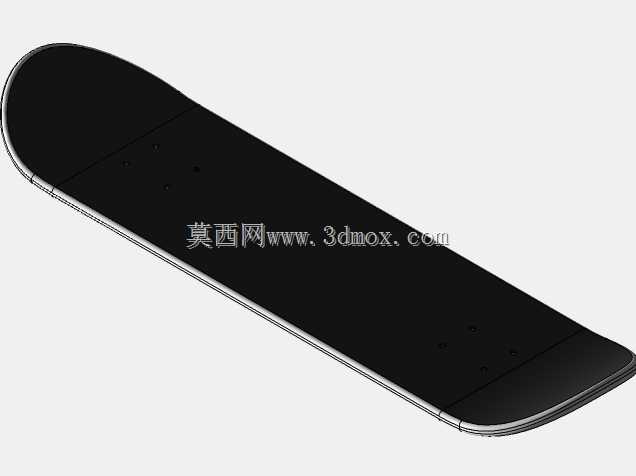

　　在做这套滑板的三维结构设计时，最先要锚定的是日常街头滑行、校园短途代步、基础技巧练习这几个核心使用场景，毕竟多数普通使用者不会拿它去做职业级的高冲击大跳台动作，结构冗余度不需要拉到极限，但基础的抗冲击、轮组顺滑度、板面脚感边界必须卡准。先从板面的设计逻辑说起，板面采用首尾对称上翘的双翘构型，上翘角度控制在17度到19度之间，这个角度区间是经过多轮滑行验证的，既不会因为翘度过高导致脚位放置时重心过于靠前栽倒，也不会因为翘度过低做 Ollie 等基础带板动作时板头卡地面。板面的主体轮廓做了边缘收窄的弧面过渡，脚窝位置做了微凹的下沉处理，深度控制在3mm左右，刚好能贴合普通使用者的脚弓弧度，长时间滑行不会出现脚面硌压的疲劳感，板身的整体长度控制在80cm，宽度控制在20cm，这个尺寸边界适配国内多数成年使用者的脚长范围，不管是40码的常规脚型还是44码的偏大脚型，站板时前后脚的站位都能留出足够的调整空间，不会出现脚超出板面边缘的打滑风险。

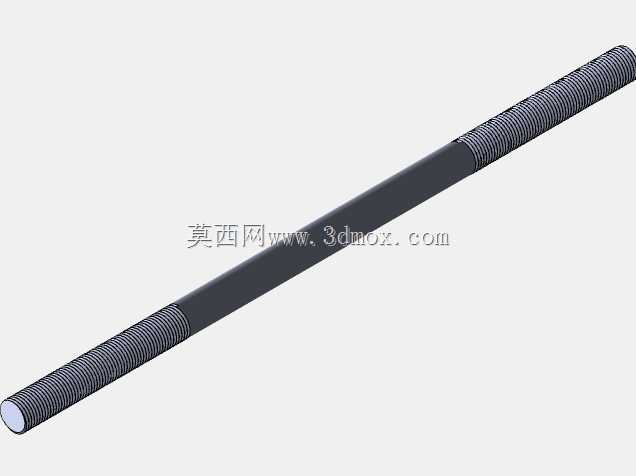

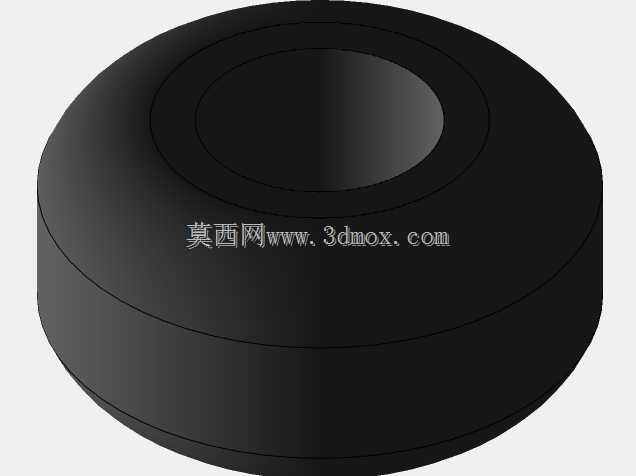

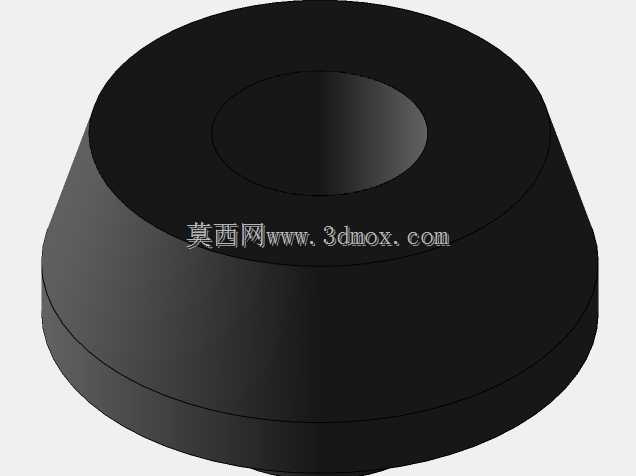

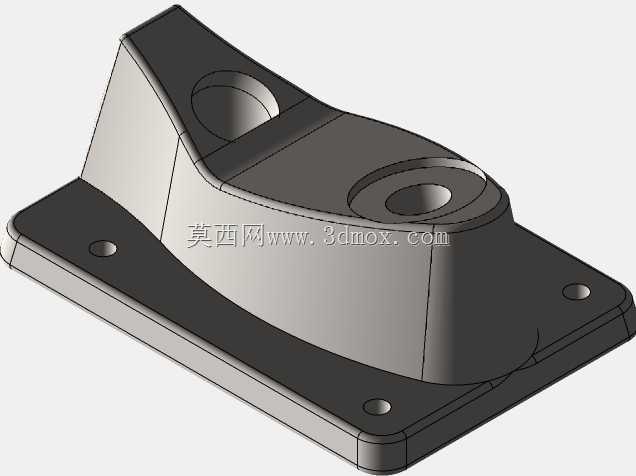

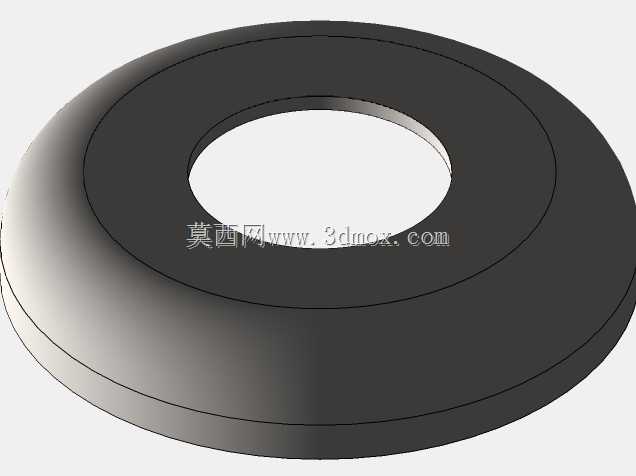

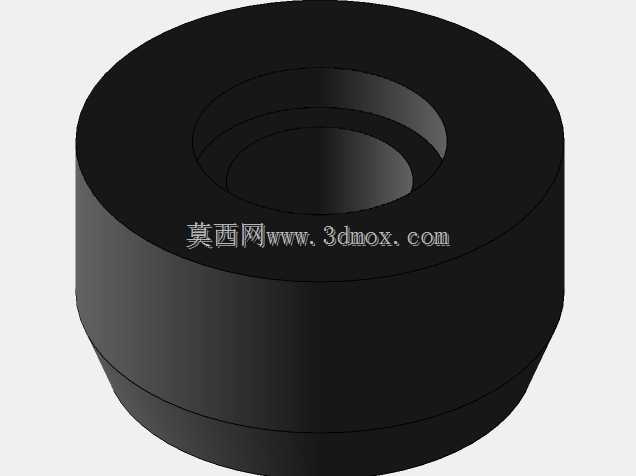

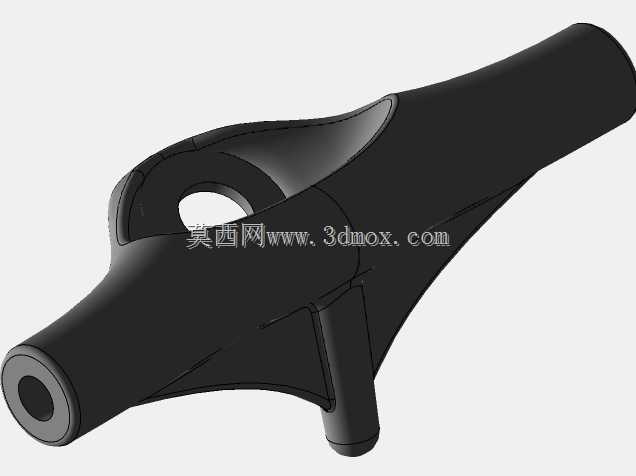

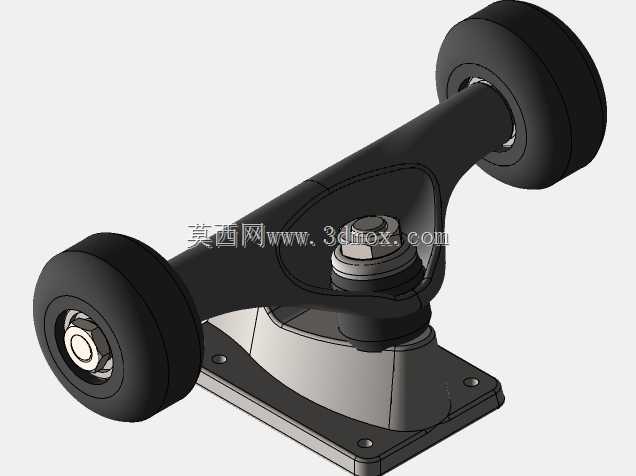

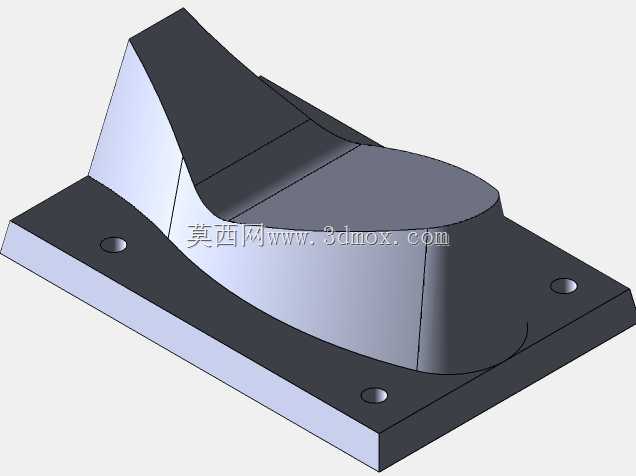

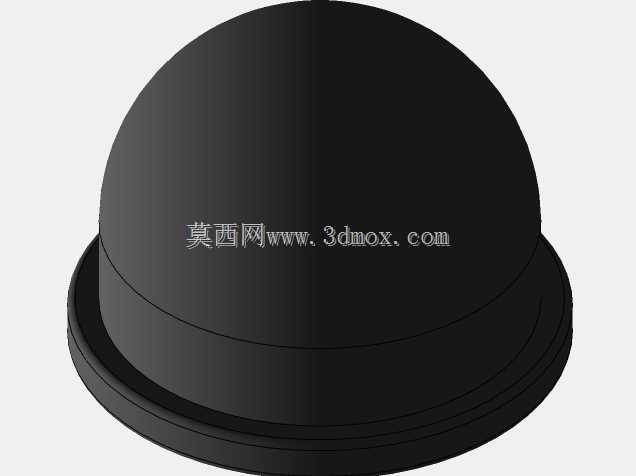

　　再说到桥体也就是支架部分的设计，这部分是连接板面和轮组的核心受力结构，采用的是压铸铝合金的构型思路，主桥钉的安装孔位做了加厚的凸台处理，凸台厚度比桥身基础壁厚多出2mm，避免做侧向压板转弯时主桥钉位置出现应力集中断裂的问题。桥的轴距也就是前后桥安装孔的中心距控制在45cm，这个轴距参数平衡了滑行的稳定性和转弯的灵活性，轴距过短会导致高速滑行时板身晃动感强烈，轴距过长又会让转弯半径过大，在人流密集的校园或者步行街道里转向避让不够灵活。桥身的PU垫安装位做了限位卡槽设计，不需要额外打胶固定，安装时PU垫卡入卡槽就能避免转向时PU垫错位脱出，转向阻尼的调节范围也留足了余量，拧紧主桥钉螺母就能获得偏硬的转向反馈适合高速滑行，拧松螺母就能获得偏灵活的转向反馈适合绕桩练习。

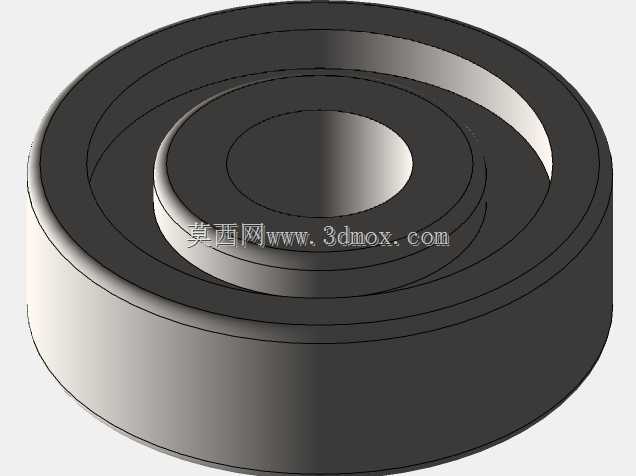

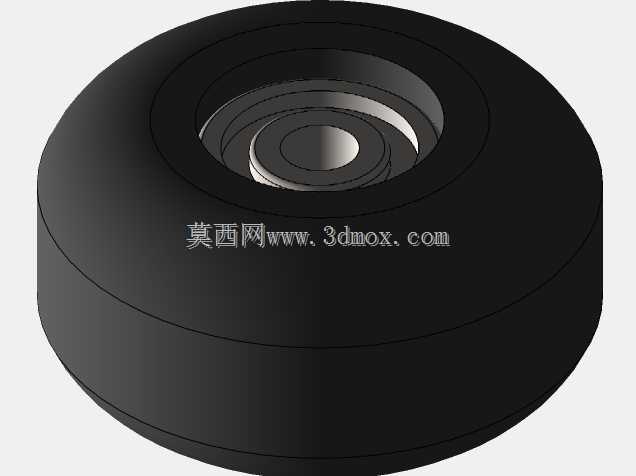

　　轮组部分的设计同样要贴合实际使用场景，轮子采用的是54mm直径的高弹聚氨酯轮构型，轮面做了2mm的圆角过渡，既不会因为轮边过于尖锐滑行时卡到路面小石子出现骤停摔车，也不会因为轮面过宽导致滑行阻力过大蹬地费力。轮芯的轴承安装位做了0.02mm的过盈配合公差，刚好能压入标准608轴承，不需要额外加轴套就能固定轴承的轴向位置，避免轴承在轮芯里窜动出现异响。轮子的安装位置和板面底部的距离留足了12mm的下沉空间，做压板转弯时即使PU垫被压缩到极限，轮面也不会摩擦到板底出现咬轮卡停的问题，这个间隙是经过多次模拟压板极限角度测算出来的，不会因为留隙过大导致板身整体重心过高影响稳定性。

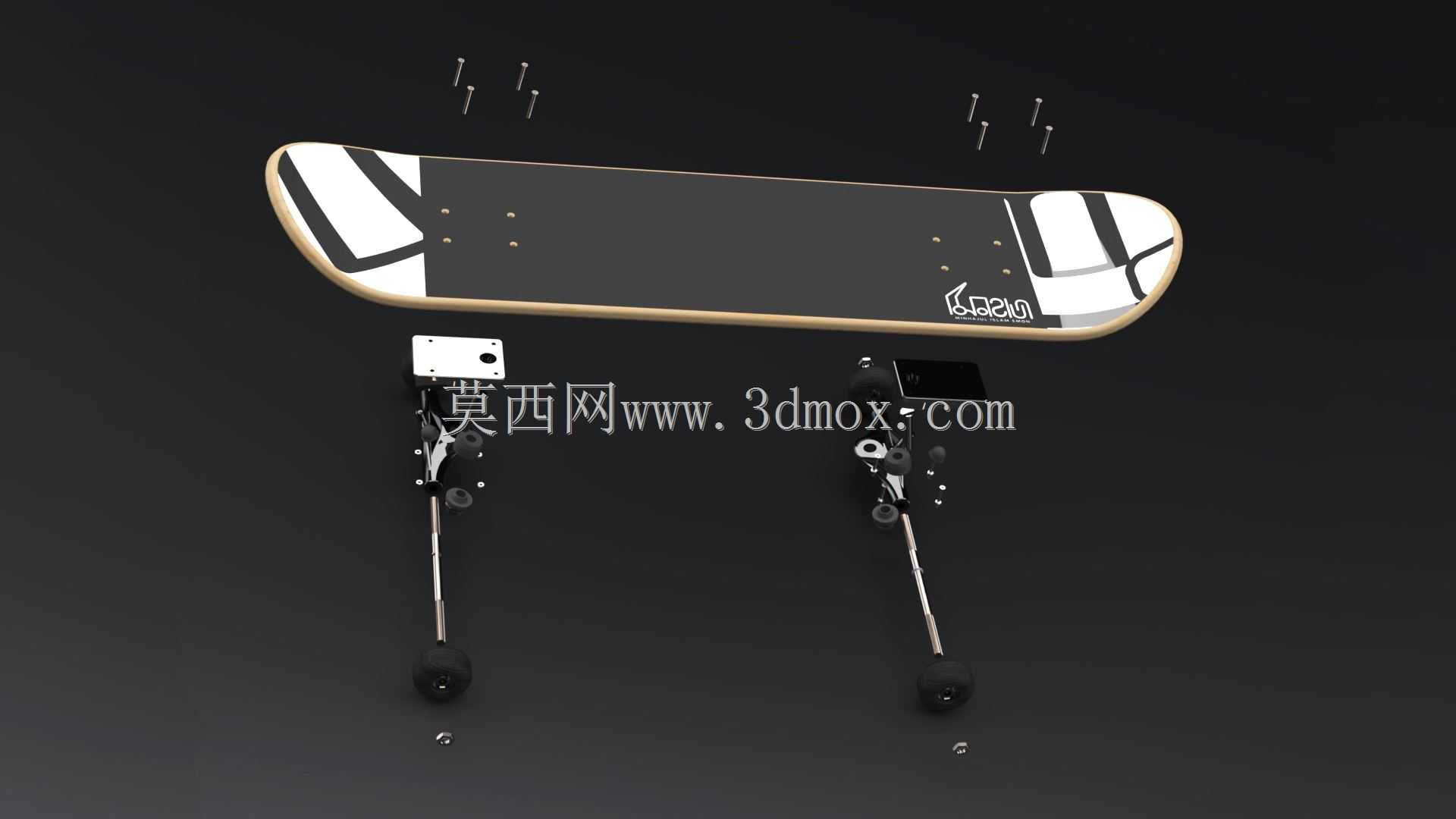

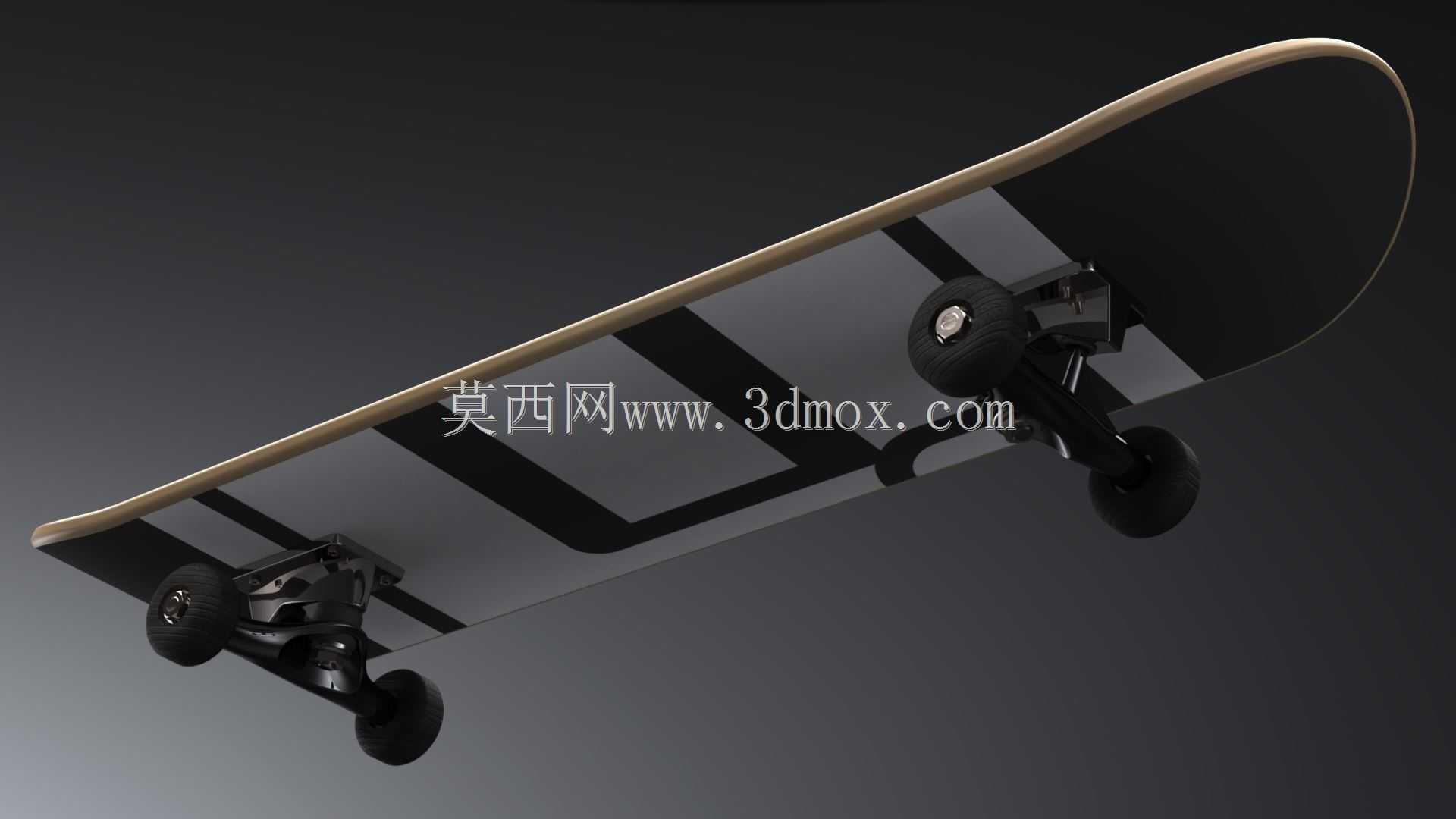

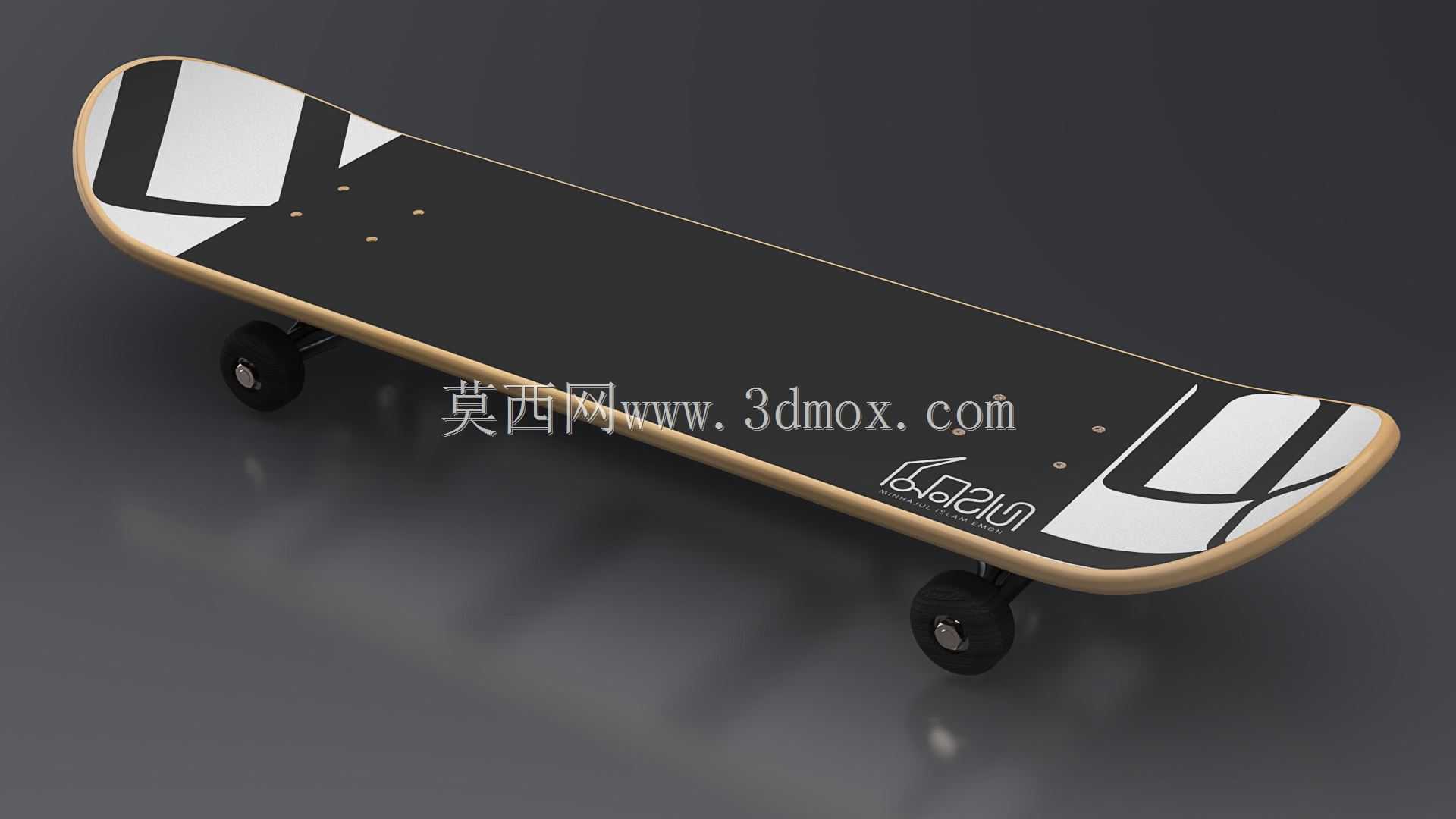

　　整套结构的安装边界也做了统一的适配，桥体的安装孔位采用行业通用的孔距标准，不管是替换不同硬度的PU垫还是更换不同尺寸的轮子，都能和市面上常规的滑板配件通用互换，不需要做额外的打孔或者打磨修改。板面的底部做了平整的安装面，桥体和板面接触的位置没有突出的加强筋，安装时桥座能完全贴合板面，不会出现局部悬空导致锁紧螺母后板面被压裂的问题。另外在渲染效果的呈现上，板身的表面纹理、轮面的磨砂质感、桥体的金属哑光质感都做了对应材质的参数匹配，能直观呈现出成品组装完成后的真实视觉效果，方便结构设计人员在开模或者打样前核对各个部件的装配间隙、外观比例是否符合设计预期，也能给后续的外观涂装设计提供基础的结构参考，避免涂装图案覆盖到桥钉安装位或者轮组摩擦区域。
