滚珠丝杠式直线线性驱动传动模组

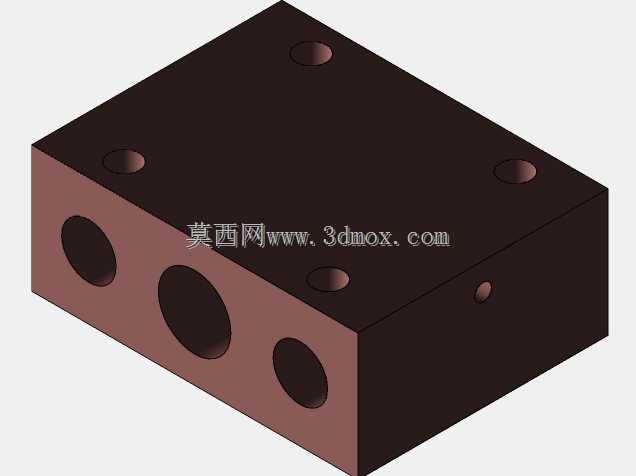

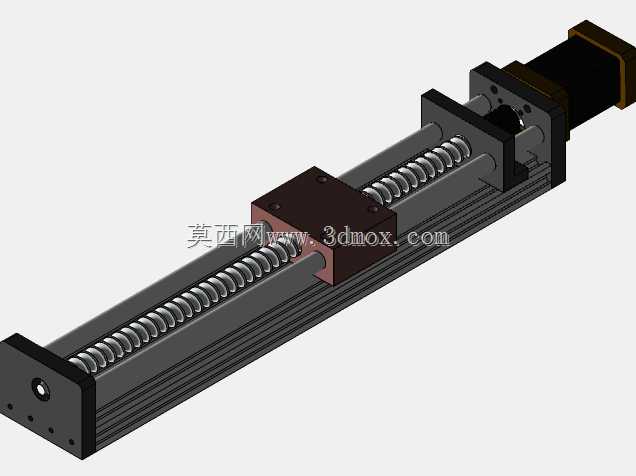

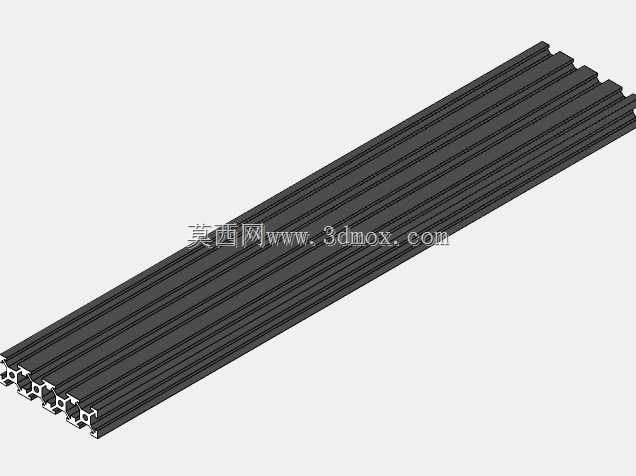

　　在自动化产线的点位移栽、检测设备的探针进给、工装夹具的位置调整这类需要精准直线位移输出的场景里，这类集成式线性驱动模组是替代零散搭建传动结构的常用部件，不用设计人员单独采购丝杠、导轨、联轴器、电机安装座逐一拼合，能大幅缩短非标设备的设计与装配周期。从结构设计逻辑来看，这款线性驱动采用滚珠丝杠作为核心传动副，相比梯形丝杠传动效率更高，运行阻力更小，长时间往复运行的温升控制更优，搭配方形直线导轨承载侧向与倾覆力矩，滑台部分的安装面预留了标准螺纹孔位，可直接搭载负载工装、检测探头、小型执行元件，不需要额外做转接板加工。设计时将丝杠支撑座、导轨基座、电机连接法兰做了一体化铝型材基座设计，基座本身的截面经过刚度校核，

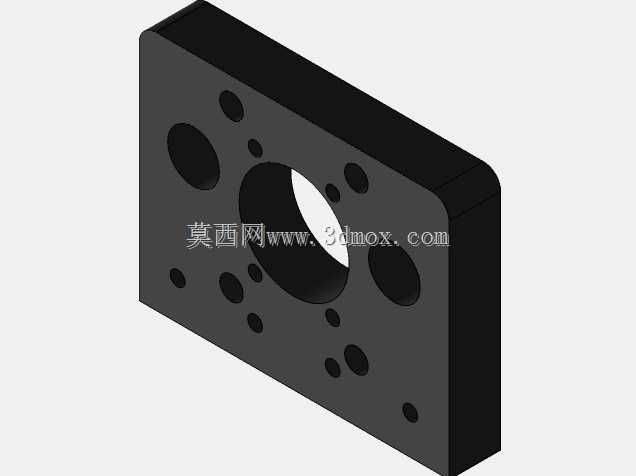

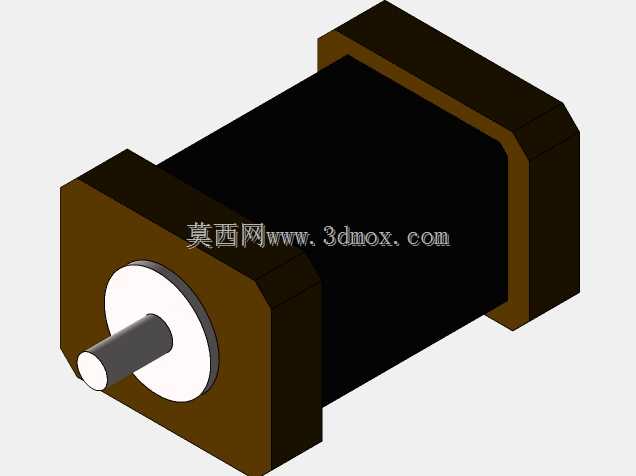

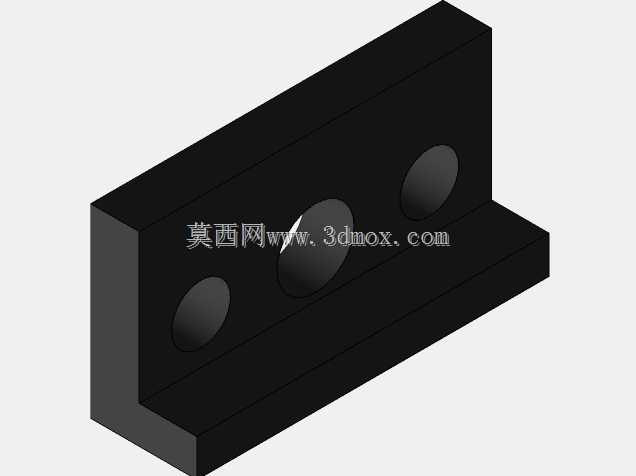

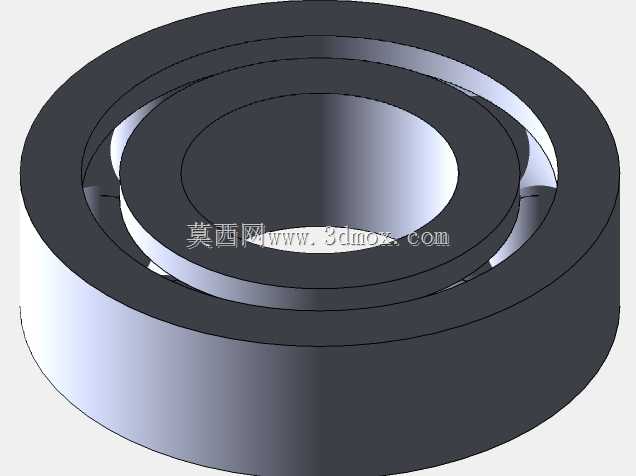

　　在额定行程范围内不会因为负载施加产生影响精度的挠曲变形，两端的丝杠支撑采用固定侧加支撑侧的配对轴承配置，固定侧用成对角接触球轴承承受轴向载荷，支撑侧用深沟球轴承做径向定位，能抵消丝杠高速旋转时的轴向窜动，保证重复定位精度的稳定性。电机安装端预留了标准伺服电机的安装止口与螺栓孔位，通过联轴器将电机输出轴与丝杠端部直连，没有额外的减速结构，传动背隙可以控制在极小范围内，适合需要频繁换向、精准进给的工况。安装边界方面，基座底部沿长度方向布置了通长的T型安装槽，既可以从端部穿入T型螺栓固定在设备机架上，也可以在基座两端加工安装孔做端面固定，适配不同的设备安装空间；滑台的移动行程范围内，两端都设置了硬限位挡块，

　　防止超程运行造成丝杠螺母或者导轨滑块的机械损坏，部分工况下还可以在挡块位置加装行程开关，做电气层面的超程保护。实际选型应用时，需要根据负载的重量、安装方向、运行速度、加速度来核算丝杠的导程与直径，水平安装工况下可以承受更大的负载，垂直安装时需要额外选配带抱闸的电机，防止断电后滑台下坠造成设备损坏或者安全事故。这类线性驱动模组的日常维护也比较便捷，丝杠螺母和导轨滑块都预留了润滑脂注油口，定期加注润滑脂就能保证长时间运行的精度寿命，不需要拆解整体结构。在3C电子组装设备里，这类模组常用来做PCB板的移栽、点胶头的Z轴进给；在检测设备里用来驱动传感器做扫描式位移；在包装设备里用来做推料、封切位置的调整，相比自己加工零件组装的传动结构，

　　集成式模组的装配精度更有保障，出厂时已经完成了丝杠与导轨的平行度校准，滑台移动的直线度可以直接满足大部分工业场景的使用要求，不需要现场反复调试打表。设计三维模型时，所有配合面的公差都按照实际加工要求做了预留，比如电机止口的配合公差、轴承安装位的公差、导轨安装基准面的平面度要求，都在建模时做了对应设置，导出工程图时可以直接用来指导零件加工，不需要二次调整尺寸公差。滑台部分的密封结构也做了考虑，导轨滑块和丝杠螺母位置都加装了防尘刮片，防止车间环境里的切屑、灰尘进入传动副内部，造成磨损加快，适合在一般工业车间环境下长期运行，不需要额外加装复杂的防尘罩就能满足防护要求。
