台式数控板材加工路由设备结构设计

　　在中小型广告加工、家具定制打样、教学实训车间的日常作业场景里，这类台式数控路由加工设备的出镜率一直不低，它的核心作业逻辑是通过龙门架带动加工主轴做X/Y/Z三轴联动，完成对工作台面上待加工板材的铣削、开槽、轮廓切割、简单浮雕加工等工序，相比大型工业级数控加工中心，它的占地尺寸更适配小型加工场地的空间限制，整体框架采用方管焊接成型的落地式支撑结构，底部预留了可调脚杯的安装位置，安装时可根据地面平整度调整支撑高度，保证工作台面的水平度误差控制在合理范围内，避免加工过程中因台面倾斜导致的加工尺寸偏差。

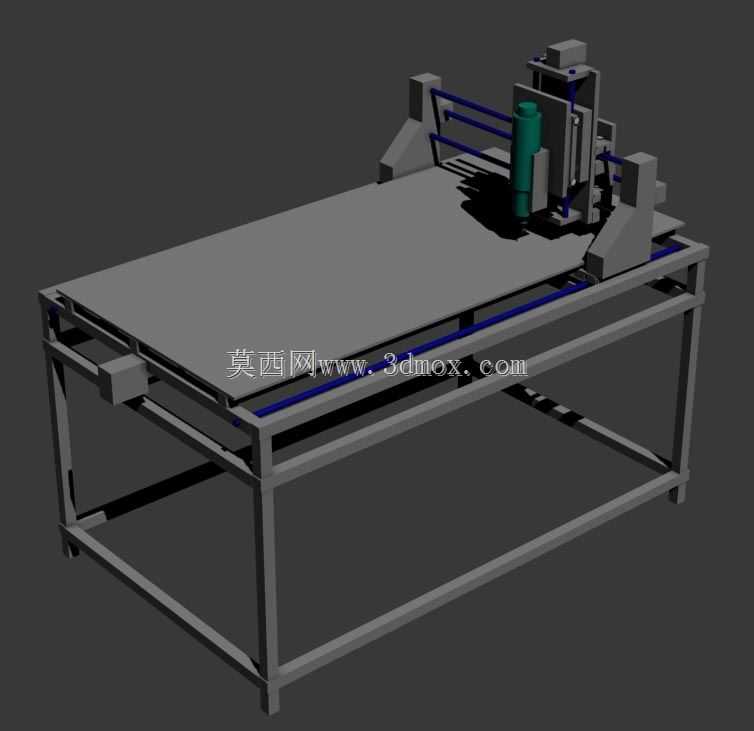

　　从结构设计的角度来看，这套设备的龙门采用双侧同步驱动的布局形式，两侧的支撑座通过直线导轨与床身框架连接，X轴方向的传动采用同步带搭配滚珠丝杠的组合，既保证了长行程移动时的传动平稳性，也能控制整体制造成本，适配非金属板材、软质金属板材的加工进给速度需求；Y轴的传动组件集成在龙门横梁上，主轴安装座通过滑块与横梁导轨连接，可沿横梁方向做横向进给，Z轴方向的滑台搭载加工主轴，可根据加工深度需求做垂直方向的进给调整，主轴的夹持位预留了标准的安装孔径，可适配不同功率的风冷或水冷加工主轴，用户可根据自身常加工的材质类型更换对应主轴，无需对安装结构做额外改动。

　　工作台面采用整块平整的硬质板材铺设，表面预留了T型槽或者真空吸附孔的安装位置，可根据加工需求选择压块固定或者真空吸附的装夹方式，针对厚度较薄、容易变形的亚克力、PVC板材，真空吸附的装夹方式能有效避免板材在加工过程中出现移位，针对厚度较大的密度板、实木板材或者软铝板，采用压块装夹的方式能提供更可靠的装夹力，避免大切削量加工时的板材窜动。设备的两侧床身位置预留了电气元件、驱动电机的安装腔，布线时可将所有线缆拖链内置在框架侧边的走线槽内，既避免加工过程中切削碎屑、冷却液溅到线缆上造成老化破损，也能让设备整体外观更整洁，减少外露线缆带来的安全隐患。

　　在实际使用过程中，这类设备的加工行程通常覆盖常见的1220*2440mm标准板材尺寸，也可根据用户的加工需求调整横梁长度与床身长度，定制更小或更大的加工幅面，设备的整体高度控制在成年人操作的舒适区间，操作人员站在设备侧边即可完成板材上下料、加工原点校准、加工过程监控等操作，无需额外搭建操作平台。框架底部的支撑结构做了加强筋焊接处理，即使主轴在高速切削时产生振动，整体框架也能保持足够的结构刚性，减少振动传导带来的加工表面振纹，提升最终加工件的表面质量。

　　设计这套结构时，需要重点考虑各轴的行程限位位置，在X/Y/Z三个轴的行程两端都预留了硬限位块与软限位开关的安装位置，避免设备运行过程中出现超程碰撞，损坏主轴或者传动组件；主轴安装座的位置做了动平衡适配设计，保证主轴高速旋转时的跳动量控制在加工允许的公差范围内，减少刀具磨损速度。另外，设备的龙门两侧驱动同步带预留了张紧调节结构，长期使用出现传动带松弛时，可通过调节螺栓调整张紧度，无需拆解整体结构即可完成维护，降低后期的运维成本。针对加工过程中产生的碎屑，工作台下方预留了碎屑收集槽的安装空间，可搭配小型吸尘装置将加工产生的木屑、塑料碎屑及时吸走，保持加工区域的整洁，也避免碎屑堆积在导轨、丝杠表面造成传动件的异常磨损。
