桌面型数控雕刻加工设备结构设计

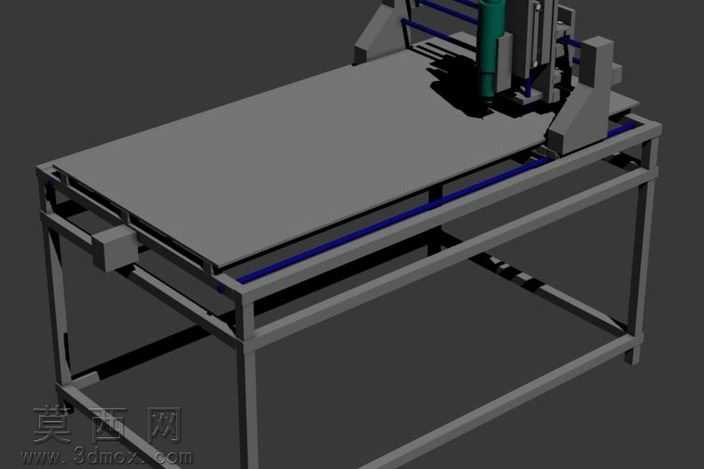

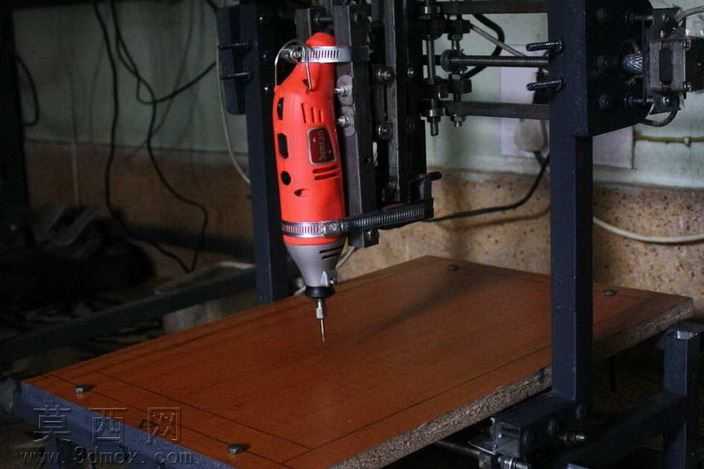

本作品为桌面级数控加工设备的三维结构设计，建模阶段以机械零件草绘为基础，通过三维建模软件完成整体装配搭建，核心围绕小型数控加工设备的维度运动逻辑进行结构还原，完整呈现了设备从底部支撑框架到上部加工执行端的全部机械结构。模型的底部支撑采用方管焊接式框架结构，建模时严格遵循型材拼接的力学逻辑，框架下方设置横向与纵向的加强横梁，保证整体机架的刚性，避免加工过程中出现结构形变影响加工精度；工作台面采用平整板式结构设计，建模时还原了台面与下方传动导轨的连接结构，两侧的直线传动导轨沿机架长度方向布置，可实现工作台面的纵向进给运动，导轨与机架的连接位置设置了对应的安装固定位，还原真实设备的装配逻辑。设备上部的加工执行端采用龙门跨式布置结构，建模时还原了横向导轨与纵向滑座的配合结构，加工主轴通过垂直滑座安装在龙门横梁上，可实现横向与垂直方向的进给运动，三个运动轴的传动结构均做了简化但符合机械原理的呈现，清晰展示了三轴联动数控加工设备的运动逻辑。材质与渲染阶段，整体模型采用工业机械常用的金属材质表现，框架部分赋予哑光钢材材质，导轨部分赋予高抛光金属材质以体现传动部件的加工精度，主轴部分做了差异化的材质区分，通过光影渲染突出各部件的结构层次，没有添加多余的装饰性元素，重点突出机械结构本身的设计逻辑。设计思路上，创作者以理解数控设备的运动维度为核心目标，先完成零件级的草绘定位，再逐步完成各部件的建模与装配，在完成桌面版机型的结构搭建后，进一步梳理了小型数控设备的结构布局逻辑，模型没有做过度的细节冗余设计，重点清晰呈现各部件的装配关系与运动逻辑，能够直观展示桌面型数控加工设备的核心结构组成，可作为数控设备结构学习、小型加工设备方案设计的参考三维模型，帮助理解三轴数控加工设备的运动原理与机架布局要点。
