带网纹滚花大平头手拧紧固螺栓结构

　　日常做非标设备工装的时候，经常会遇到需要频繁手动拆装、又不能额外搭配扳手操作的紧固点位，比如工装夹具的快速压头、检测治具的可调定位挡块、小型设备的检修盖板固定位，这类位置如果用普通外六角或者内六角螺栓，每次调整都要找对应规格的扳手，现场操作效率极低，还容易因为工具遗落造成工位5S管理问题，这时候带滚花结构的手拧螺栓就是最优的选型方案。

　　这款螺栓的头部采用大直径薄型平头设计，和常见的小盘头手拧螺丝不同，更大的头部直径能在拧紧时提供更大的承压接触面积，拧动时手指的施力力臂更长，不需要太大的握力就能达到足够的锁紧扭矩，薄型的头部厚度也能避免安装后头部突出安装面过多，造成周边部件运动干涉，尤其是在狭小的设备内腔安装位里，突出的紧固件头部很容易刮擦走线或者运动组件，这种薄平头设计能很好适配这类紧凑安装场景。

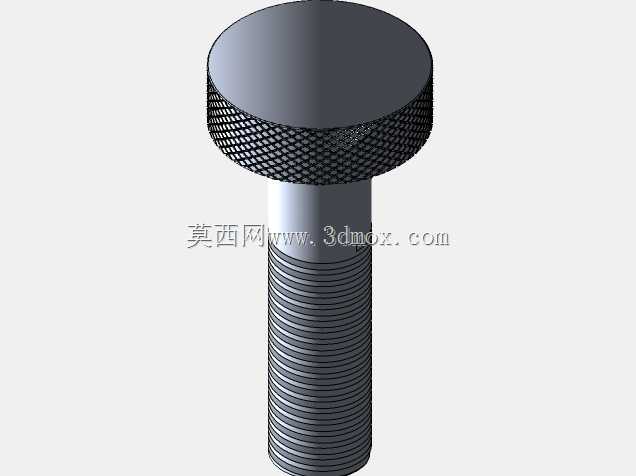

　　头部侧面的网纹滚花是整个零件的核心功能结构，建模时滚花的纹路参数需要匹配实际使用场景的操作需求：如果是需要经常徒手拧动、操作频次高的工位，滚花的节距可以选稍大的规格，纹路深度控制在0.3-0.5mm之间，既能保证手指接触时足够的摩擦力，不会因为手上沾有少量切削液或者油污出现打滑，又不会因为纹路过深硌手，长时间操作造成操作人员手指不适；如果是仅在设备维护时才需要拆装的点位，滚花参数可以适当做小，兼顾外观整洁度和基础的防滑需求。建模时滚花结构不需要做完全贴合实际滚压加工的微观形变，只要保证网纹的排布规律、纹路走向符合加工逻辑即可，既能满足装配干涉检查的需求，也能减少模型的面数，提升大型装配体的运行流畅度。

　　杆部的螺纹采用标准普通公制螺纹设计，建模时需要注意螺纹收尾段的结构处理，不能把有效螺纹直接做到头部贴合面位置，要预留出1-2个螺距的退刀结构，和实际车削加工的工艺保持一致，避免在装配仿真时出现螺纹和安装孔螺纹起始端错位的假干涉问题。螺纹的公称直径和头部直径的比例需要匹配常用的选型规范，比如M6规格的螺栓，头部直径做到18-22mm比较合适，M8规格的话头部直径可以做到24-28mm，这个比例区间下手动拧动的施力手感最佳，也不会因为头部过大造成材料浪费。

　　安装边界方面，这款螺栓的安装孔需要做沉台设计吗？其实不需要，因为本身就是薄平头结构，只要安装面的平面度满足要求，直接穿过光孔配合螺母或者螺纹孔锁紧即可，需要注意的是安装位周边要预留出至少等于头部半径的手指操作空间，不能在头部周边紧贴布置其他凸起结构，否则拧动时手指没有放置空间，就失去了手拧设计的意义。如果是用在有震动的设备工位，比如小型冲压设备的周边治具、振动盘的可调挡片位置，可以在螺栓头部和安装面之间搭配薄型尼龙防松垫圈，不需要额外改变螺栓本身的结构，就能提升锁紧的可靠性，避免设备运行震动造成螺栓松动移位。

　　从建模逻辑上来说，做这类零件的时候不要直接调用标准件库的现成模型改，因为标准件库的手拧螺丝大多是小盘头或者高头滚花结构，和这款大直径薄平头的参数差异很大，最好是先根据实际选型的尺寸参数绘制头部和杆部的基础实体，再通过包覆或者阵列的方式制作滚花结构，螺纹部分可以用装饰螺纹线简化，也可以根据装配需求做实体螺纹，要是用来做运动仿真或者干涉检查，装饰螺纹线就足够用，要是用来做渲染或者3D打印样件验证，再做实体螺纹即可。

　　实际应用中这类螺栓还经常用在检测设备的样件固定工位，比如二次元影像仪的工件压块、三坐标检测的辅助固定位，因为不需要工具就能快速拆装，检测人员可以快速更换不同的待测工件，大幅提升检测效率，而且大平头的接触面不会像尖端紧定螺丝那样压伤工件表面，针对铝件、塑料件这类软质材质的工件固定也很友好，不会在工件表面留下明显的压痕，影响工件的外观质量。
