带侧握把手的透明饮用杯结构设计

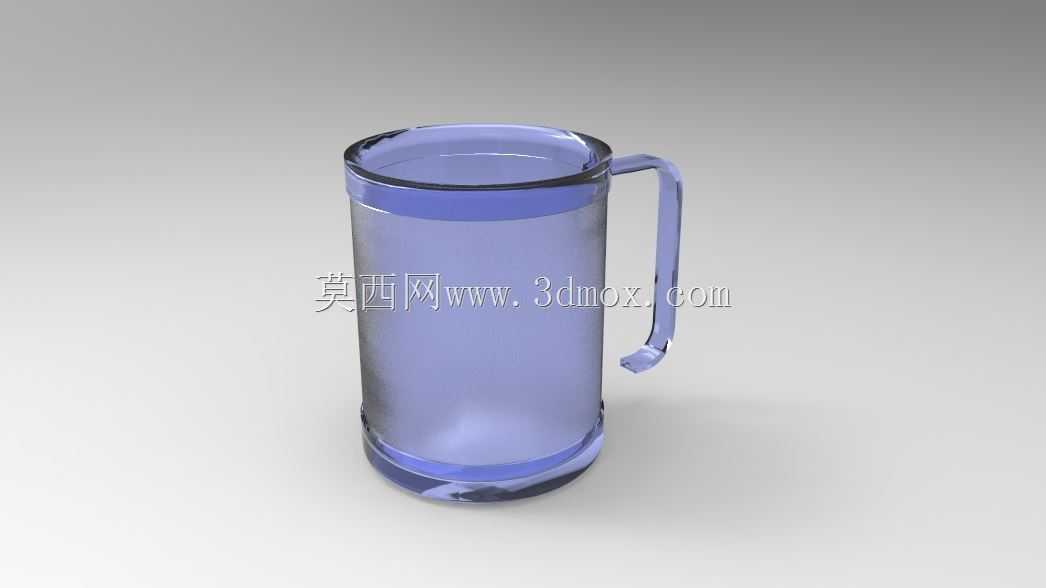

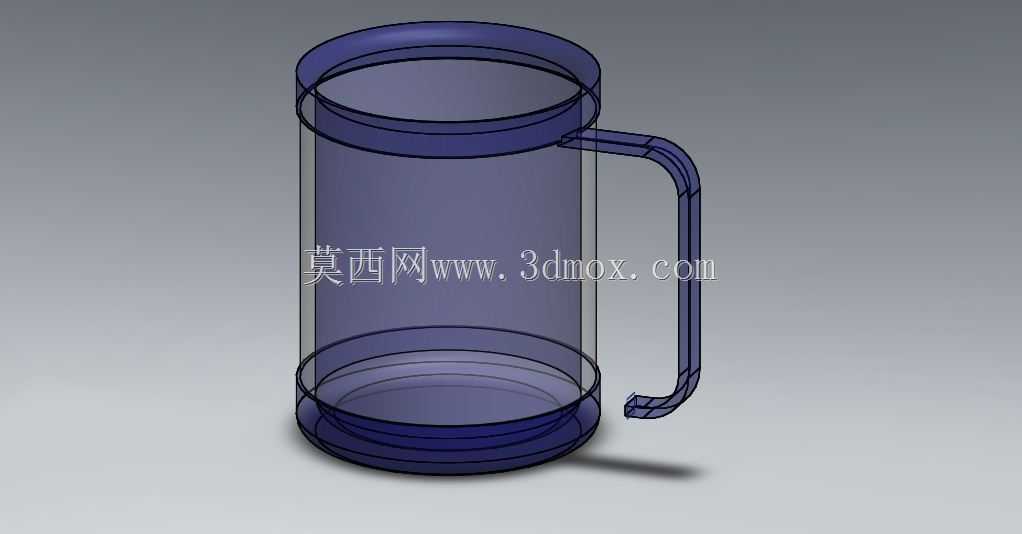

　　日常餐饮场景中，这类带侧握把手的透明杯是实验室、办公区、餐饮门店都常用的盛装器具，区别于普通无把手敞口杯，侧置把手的设计核心是规避盛装高温饮品时的烫伤风险，同时透明材质的选用可以让使用者直观观测内部盛装液体的容量、色泽与杂质状态，在实验室试剂盛装、餐饮行业饮品出品校验、日常办公饮水场景都有广泛适配性。从结构设计逻辑来看，杯身采用等直径直筒构型，相较于上宽下窄或收腰型杯体，直筒结构的成型工艺难度更低，不管是采用吹塑、注塑还是玻璃热成型工艺，都能保证壁厚均匀性，减少成型过程中的应力集中点，同时直筒内壁在清洁时无死角，配合光滑的内表面处理，不易残留茶渍、咖啡渍等顽固污垢，降低日常维护的清洁成本。杯底采用加厚卷边结构，相较于等壁厚平底设计，

　　加厚卷边一方面可以提升杯体放置时的稳定性，增大与桌面的接触面积，降低侧翻风险，另一方面卷边结构可以缓冲杯体放置时的冲击力，避免玻璃、硬质透明塑料材质的杯底因频繁磕碰产生崩边、裂纹，延长器具的实际使用寿命。侧置把手采用与杯身同材质的一体化连接设计，区别于后期粘接、卡扣装配的把手结构，一体化成型的把手不存在连接缝隙，不会在缝隙处积存污垢、滋生细菌，同时连接强度更高，长期承重盛装满杯液体时不会出现把手脱落、断裂的问题；把手的构型贴合人体手部握持的自然弧度，握持段的截面做了圆角过渡处理，没有尖锐棱角，长时间握持不会产生硌手的不适感，把手与杯身之间预留了足够的握持间隙，即使是手掌较大的使用者，也能顺畅将手伸入间隙完成握持动作，

　　不会出现卡手的情况。杯口同样做了外翻卷边处理，一方面卷边结构可以提升杯口的结构强度，避免杯口受外力碰撞产生缺口，另一方面外翻的卷边在饮用时可以贴合唇部轮廓，提升饮用时的贴合感，减少液体顺着杯壁外流的概率。从尺寸边界来看，这类杯体的常规设计容量在300-500ml区间，杯身总高度控制在120-150mm，杯身外径在70-85mm，这个尺寸区间既可以满足单次盛装饮品的容量需求，又不会因为杯体过高导致放置时重心过高、容易侧翻，同时适配常规的杯架、车载杯托的安装尺寸，在多场景下都能顺畅放置。设计过程中需要重点把控壁厚的均匀性，透明材质的制品如果壁厚不均，会在光线照射下产生明显的折射条纹，影响外观质感，

　　同时壁厚差异过大的位置在温度变化时会产生不均匀的热胀冷缩，容易出现开裂问题，尤其是盛装0℃以下冰饮或者80℃以上热饮时，壁厚不均的位置应力集中效应会被放大，大幅提升碎裂风险。把手与杯身的连接位置需要做圆弧过渡处理，不能出现直角连接结构，直角位置不仅容易在成型时产生缩痕、气泡等缺陷，在长期使用过程中也会因为应力集中产生裂纹，圆弧过渡的半径通常控制在3-5mm，既可以保证连接强度，又不会因为过渡圆弧过大导致清洁死角。杯底的内表面通常会做轻微的内凹设计，避免杯底平面与放置台面形成真空吸附，导致拿起杯体时出现费力、带起台面垫布的问题，内凹的深度控制在0.3-0.5mm即可，过深的内凹会导致杯底积存液体，影响放置稳定性。这类透明杯的设计还需要考虑堆叠收纳的需求，直筒构型配合杯口的外翻卷边，可以实现同规格杯体的顺畅堆叠，堆叠时的间隙控制在2-3mm，既不会因为间隙过小导致杯体卡滞难以分离，也不会因为间隙过大导致堆叠后整体高度过高、占用过多收纳空间，在餐饮门店、实验室这类需要大量储备杯具的场景，堆叠收纳的特性可以大幅降低仓储空间占用。
