带侧孔U型铰接连接座结构设计

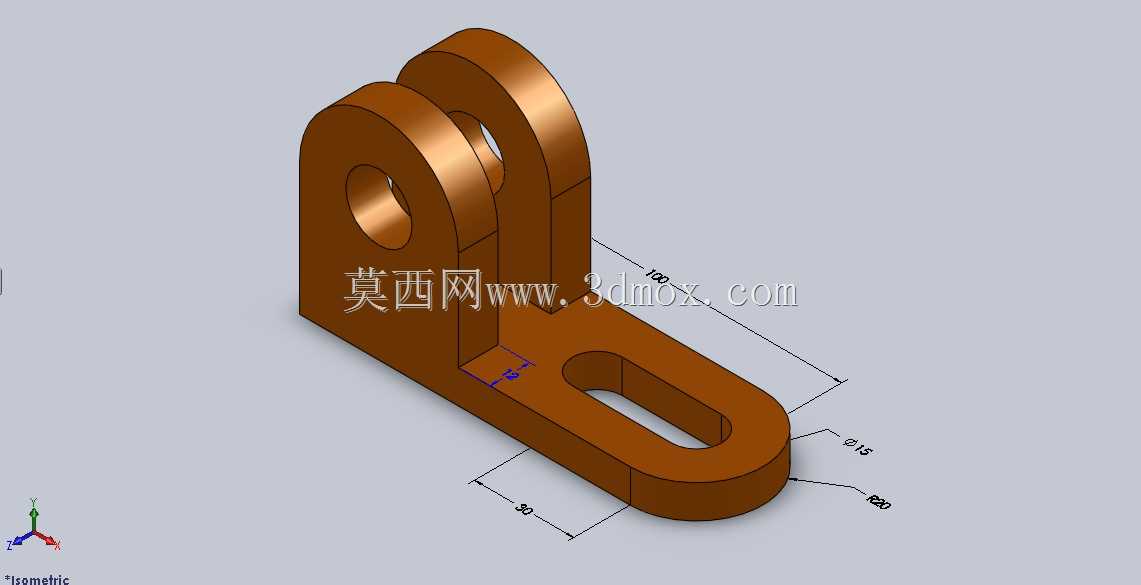

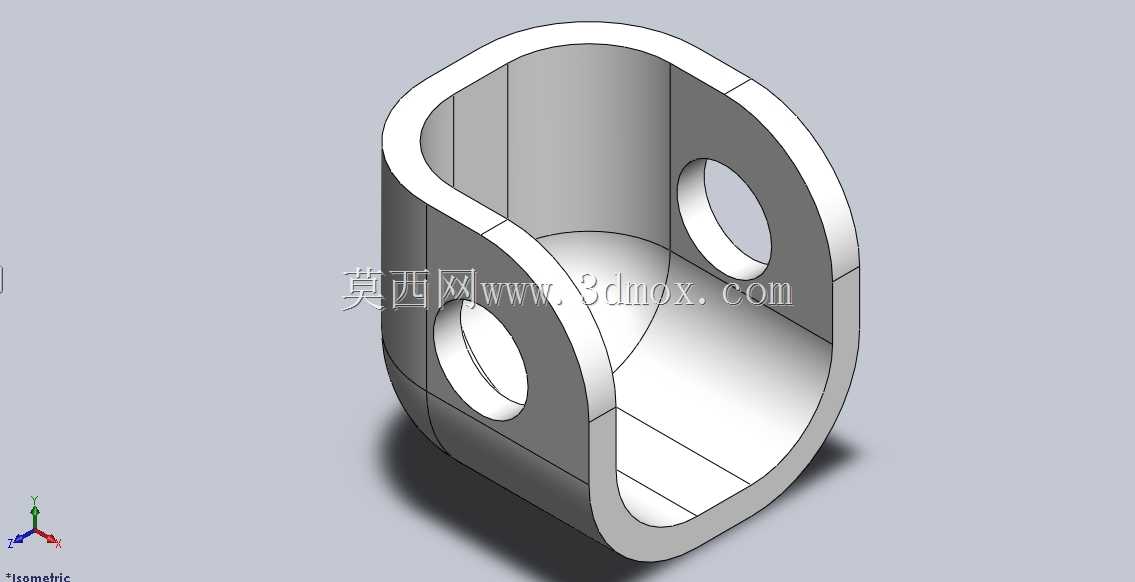

　　该U型铰接连接座属于机械传动与支撑系统中的常用铰接类构件，在各类需要实现摆动、转动连接的设备场景中应用广泛，常见于轻工自动化生产线的连杆传动机构、小型工程机械的铰接点位、输送设备的张紧调节支架、农用机具的杆件连接部位，也可作为传感器安装支架的铰接基座，实现检测角度的微调适配。从功能特性来看，该构件采用U型开口的槽式结构，主体为中空薄壁壳体形态，两侧壁对称开设同轴圆形通孔，用于穿装铰接销轴，实现与配套杆件的转动配合；U型槽的开口端做了圆弧过渡卷边处理，既能够消除锐边避免装配时划伤操作人员，也能提升槽口边缘的结构强度，减少长期受交变载荷时出现的边缘开裂风险；封闭端为圆弧过渡的曲面结构，可分散铰接受力时的应力集中，

　　避免直角连接处出现应力断裂隐患。设计过程中，首先明确铰接点位的载荷边界：该构件主要承受径向铰接载荷与小范围的轴向窜动力，因此两侧壁的孔位同轴度是核心控制指标，建模时先绘制单侧侧壁的轮廓草图，通过镜像命令生成对称的另一侧结构，保证两侧孔位的同轴度公差控制在0.02mm以内，避免销轴穿装后出现卡滞、偏磨的问题。主体壁厚根据常规铰接载荷的经验值选取，在保证结构刚度满足1000N径向载荷下形变量不超过0.05mm的前提下，尽可能减小壁厚以降低构件整体重量，适配轻量化设备的安装需求。外形尺寸方面，该构件整体高度适配常规M6-M8规格的铰接销轴，两侧孔的中心距与U型槽的内槽宽度匹配直径20mm以内的铰接杆件安装，

　　槽口的圆弧半径与侧壁厚度保持一致，保证卷边结构与侧壁的平滑过渡；安装边界上，该构件可通过侧壁孔直接穿装销轴完成与相邻构件的铰接，也可在封闭端加装固定座实现与设备机架的刚性连接，中空的内部结构可容纳铰接杆件的端部伸入，减少整体连接结构的占用空间，避免铰接点位出现杆件干涉。建模过程中对所有棱边都做了R0.5-R1mm的圆角处理，既符合机械加工的工艺要求，避免冲压或铣削加工时出现崩边问题，也能减少应力集中点，提升构件的疲劳寿命。两侧的安装孔采用通孔设计，孔口做了轻微的倒角处理，方便销轴的快速穿装，也能避免孔口锐边划伤销轴表面的防锈层。U型槽的内部底面为平面结构，可作为铰接杆件摆动时的限位面，控制杆件的摆动角度在合理范围内，

　　避免过度转动导致相邻构件碰撞。在实际选型应用时，需要根据铰接点位的最大工作载荷核算侧壁厚度与孔位直径的匹配度，若载荷偏大可适当增加侧壁厚度或更换更高强度的材料，若用于轻载场景如小型检测设备的角度调节支架，可适当减小壁厚以降低成本。该结构的设计充分考虑了加工工艺性，若采用钣金冲压工艺生产，可通过落料、冲孔、折弯、卷边的工序完成加工，无需复杂的工装夹具；若采用机加工工艺生产，可通过圆棒料铣削成型，适合小批量定制场景使用。铰接配合面的粗糙度要求控制在Ra3.2以内，减少销轴转动时的摩擦阻力，提升铰接结构的使用寿命，非配合面的粗糙度可放宽至Ra12.5，降低加工成本。
