变弦长锥形机翼结构三维设计

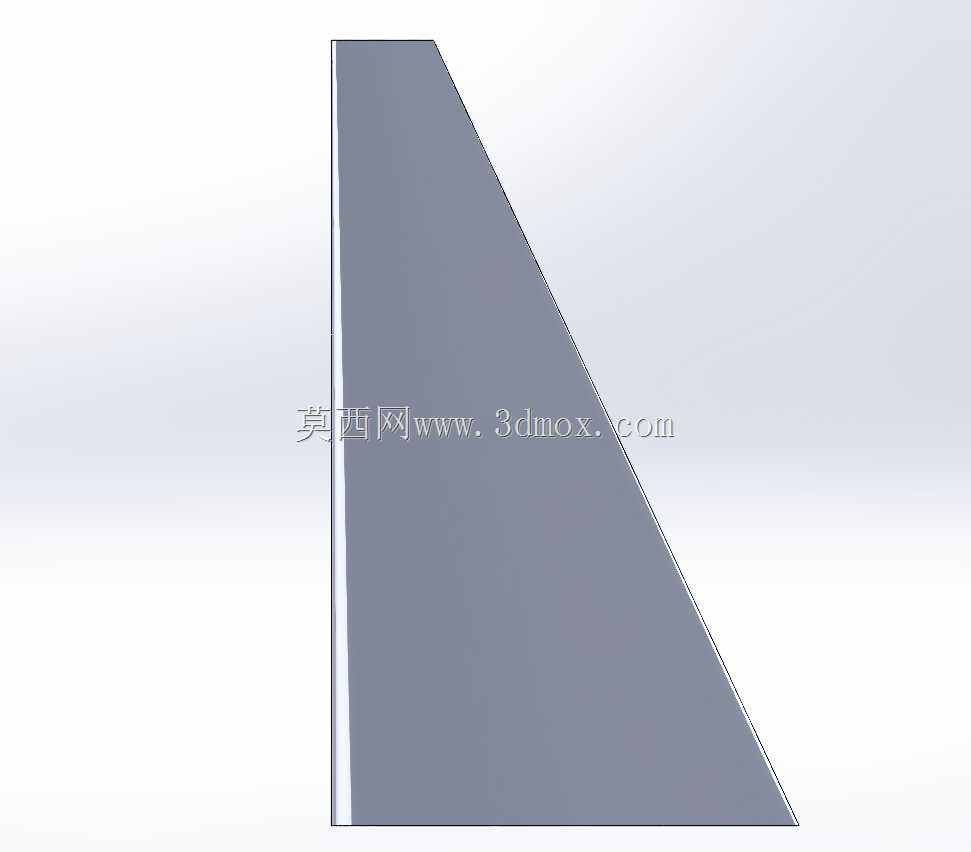

　　在小型固定翼无人机、低速通用航空飞行器的结构设计环节，机翼作为直接决定整机升阻特性、飞行稳定性的核心气动构件，其翼型沿展向的参数变化规律，直接影响整机在不同飞行姿态下的气动表现。常规等弦长矩形机翼虽然加工难度低、结构传力路径简单，但在大迎角飞行状态下容易出现翼尖先失速的问题，同时翼尖诱导阻力占整机阻力的比例偏高，难以兼顾低速起降升力系数与巡航阶段的阻力控制需求。这款锥形机翼的设计核心，是通过沿展向连续调整机翼前缘与后缘的相对位置，实现翼弦长度从翼根到翼尖的线性收窄，从根本上优化翼面的展向升力分布，让升力分布更接近理想的椭圆分布形态，有效降低翼尖涡流的强度，减少诱导阻力的同时，推迟翼尖失速的出现时机，提升飞行器大迎角飞行时的操纵安全裕度。

　　从实际工程应用场景来看，这类变弦长锥形机翼既可以适配起飞重量在20kg级以下的民用测绘无人机，也能用于航模运动类的固定翼飞行器，部分低速轻型载人通用飞机的外翼段也会采用类似的锥形收窄设计，用来平衡结构重量与气动效率。在结构设计思路上，这款机翼没有采用复杂的前缘后掠加后缘前掠的组合曲面，而是通过直线型的前缘与后缘收窄形成锥形轮廓，在保证气动收益的前提下，尽可能降低翼肋、翼梁的加工复杂度——翼根位置的弦长最大，能够提供充足的结构安装空间，用来布置翼梁对接接头、舵机安装座、燃油或电池舱等结构，翼尖位置弦长收窄，能够有效降低翼尖部位的结构重量，减少机翼根部的弯曲力矩载荷，进而可以适当降低翼梁的结构强度冗余，实现整机的轻量化设计。

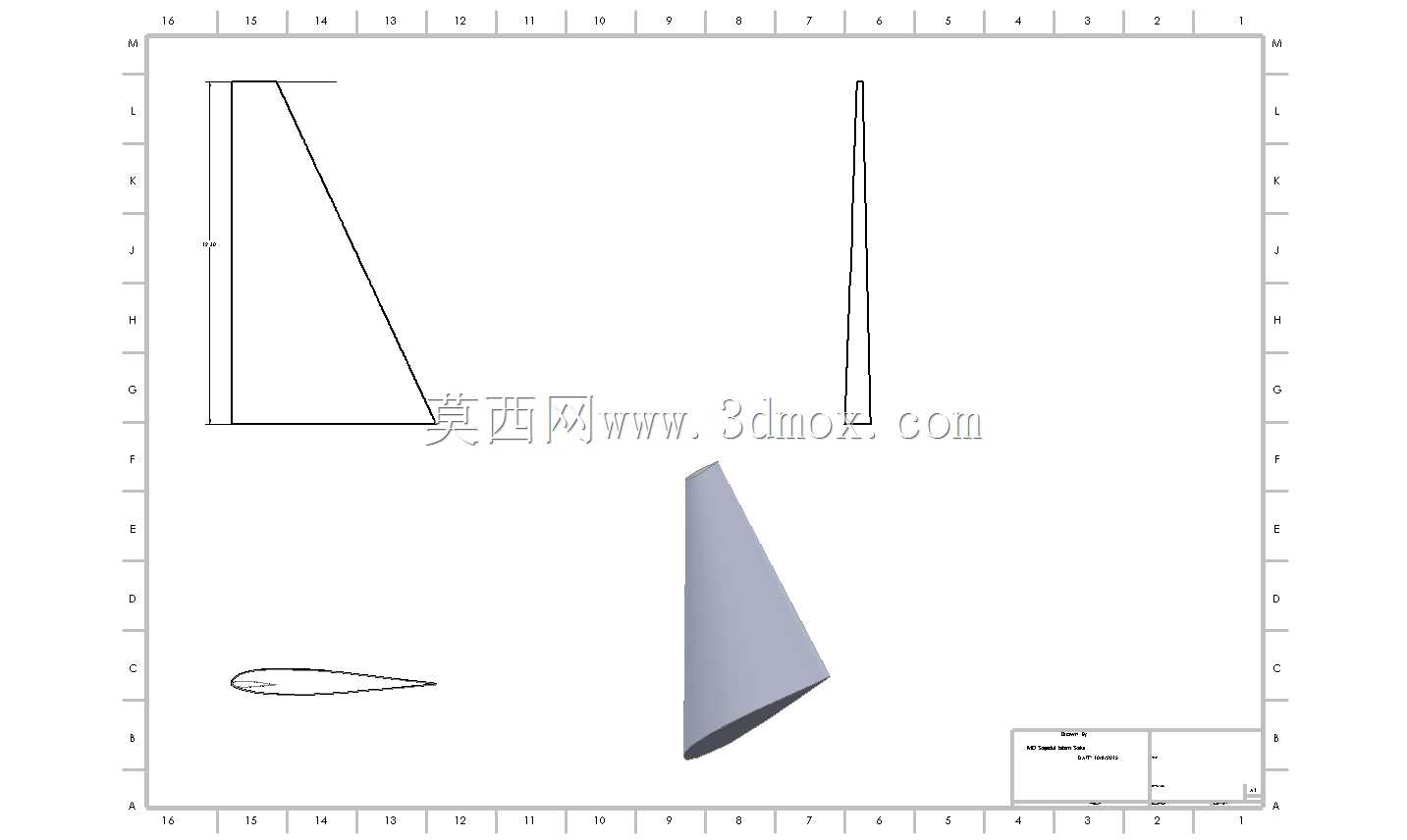

　　在外形尺寸与安装边界的设计考量上，翼根端的对接面采用平直的安装基准面，能够直接与机身侧部的机翼对接框贴合，通过沿弦向布置的两组连接螺栓实现载荷传递，安装时不需要额外设计复杂的转接角盒，降低机身与机翼的对接装配难度。机翼的翼型厚度沿展向随弦长同步按比例收窄，保证翼型的相对厚度保持一致，避免沿展向出现翼型气动特性的突变，减少翼面气流的附面层分离风险。机翼后缘预留了连续的舵面安装空间，从翼根到距翼尖10%展长的位置都可以布置副翼或襟翼结构，舵面的转轴轴线沿展向保持直线，不需要做折线转折，能够简化舵面的传动连杆设计，降低舵机的传动阻力。

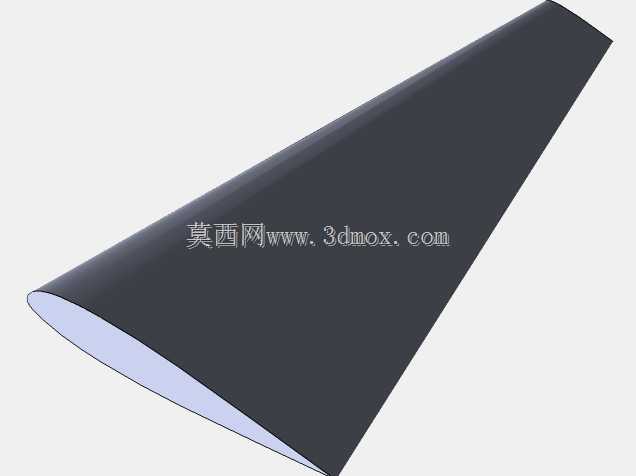

　　从气动特性的实际表现来看，这种前后缘同步收窄的锥形机翼，相比等弦长矩形机翼，在相同展弦比下诱导阻力可以降低12%左右，失速迎角能够提升2-3度，同时翼尖位置的结构重量降低后，机翼的固有振动频率会有所提升，能够减少飞行过程中翼面的颤振风险，不需要额外在翼尖位置增加配重块，进一步控制结构重量。在建模过程中，翼面的曲面构建采用了基准翼型沿展向放样的方式，每个站位的翼型都保持相同的相对厚度与弯度参数，只是根据弦长变化做等比例缩放，保证翼面曲面的光顺度，避免出现局部的曲面凹陷或凸起，减少飞行过程中的附加阻力。机翼的前缘预留了可选的防冰装置安装空间，对于需要在低温高湿环境下飞行的机型，可以在前缘内部布置加热膜或防冰液通道，不需要对翼面主结构做大幅修改。翼根位置的结构高度充足，能够布置贯通前后梁的主承力结构，将飞行过程中产生的升力、弯矩、扭矩载荷有效传递到机身主承力框上，避免翼根位置出现应力集中。对于需要拆装运输的便携式无人机来说，这种锥形机翼的翼尖尺寸小，在收纳过程中不容易出现磕碰损伤，相比大弦长的矩形机翼，收纳时占用的空间更小，更适合外场作业的快速转场需求。
