SolidWorks设计立体微笑表情符号造型

　　该立体笑脸表情造型的设计，最初源于工业设备人机交互界面的可视化标识需求，在自动化生产线的操作工位、设备状态提示端，这类辨识度极高的卡通化标识，能够快速传递设备运行正常的状态信息，相比传统的文字提示，图形化的表情符号可以跨越语言认知障碍，让不同文化背景、不同操作熟练度的一线作业人员，都能在0.3秒内捕捉到设备的正常运行信号，降低误判概率。在实际的产线应用场景中，这类立体标识既可以作为设备操作面板上的嵌入式状态提示件，通过背部的卡扣结构嵌入面板预留的安装槽内，也可以作为车间安全提示标识的立体构件，安装在设备旁的警示立柱顶端，搭配不同的灯光透射效果，在设备正常运行时呈现亮黄色的微笑状态，在设备故障时切换为其他警示表情，实现状态信息的直观传递。

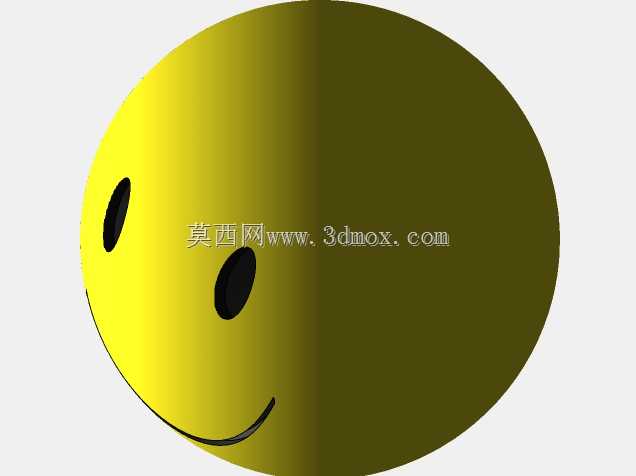

　　从设计思路层面来看，整个造型采用完全对称的球形基础轮廓，主体曲面为正球形截取下半部分的支撑接触区域，球面的曲率经过反复调整，既保证了视觉上的圆润亲和感，也兼顾了注塑加工时的脱模便利性，球面的拔模斜度控制在1.5度，不会在视觉上产生明显的锥度偏差，同时能让注塑件顺利从模具型腔中脱出，避免顶出过程中出现表面拉伤。面部的两个眼睛采用内凹的椭球形曲面，凹陷深度控制在2mm，既能够形成足够的阴影对比，让眼部轮廓在不同光照角度下都清晰可辨，也不会因为凹陷过深导致加工时出现积料、壁厚不均的问题。嘴部的微笑曲线采用变半径的圆弧过渡，从两端到中间的曲率平滑变化，没有尖锐的棱角，避免后续表面处理时出现应力集中，也能减少喷涂过程中漆料在棱角处的流挂问题。

　　外形尺寸方面，整个造型的主体球面直径为120mm，底部的支撑平面直径为40mm，安装时可以通过底部平面预留的三个M3螺纹孔进行固定，螺纹孔的位置呈120度均匀分布，安装边界的最大外接圆直径控制在130mm以内，能够适配绝大多数设备面板、警示立柱的安装空间，不会和周边的按钮、指示灯产生安装干涉。整个造型的壁厚均匀控制在3mm，符合常规注塑件的壁厚设计规范，不会出现壁厚突变导致的缩痕、气泡等成型缺陷，眼部和嘴部的内凹区域，背面都做了对应的壁厚补偿，保证整个零件的壁厚差不超过0.5mm，大幅降低注塑成型的工艺难度。

　　在功能特性上，该造型除了作为状态标识使用外，表面的高光曲面设计也支持后续的真空镀膜、丝印等二次加工工艺，可以根据实际使用场景在表面添加不同的功能涂层，比如在户外使用的场景下，可以添加UV耐候涂层，保证长期日晒下不会出现褪色、黄变问题；在需要灯光透射的使用场景下，可以采用半透明的PC材质加工，内部预留灯板安装位，让光线从球面均匀透出，提升暗光环境下的标识辨识度。造型底部的支撑平面和球面之间做了R5的圆角过渡，既避免了尖锐棱边造成的安装划伤，也能提升零件根部的结构强度，在受到轻微外力碰撞时不会出现根部断裂的问题。

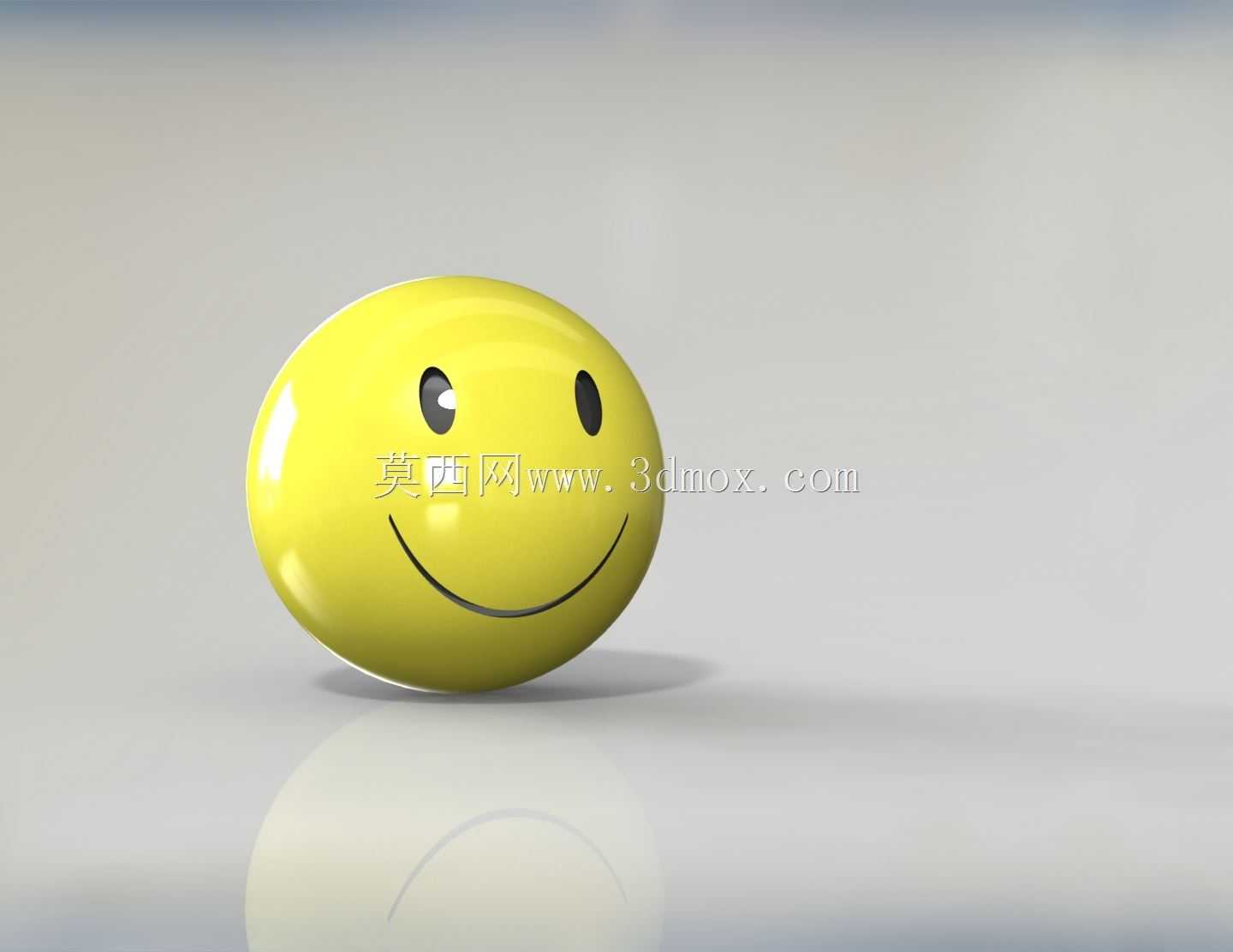

　　建模过程中，整个造型的曲面全部采用G2连续过渡，没有出现曲面拼接的棱角痕迹，渲染后的表面反光均匀自然，能够真实还原亮面塑料的质感，所有的特征都采用参数化建模方式，球面直径、眼部尺寸、嘴部曲率都可以根据实际安装需求进行快速调整，不需要重新搭建整体曲面框架，能够快速适配不同尺寸规格的安装场景。比如在小型手持检测设备上使用时，可以将整体尺寸等比例缩小到30mm直径，调整螺纹孔规格为M2，直接嵌入手持设备的外壳预留槽内；在大型车间的中央状态提示屏上使用时，可以将尺寸放大到500mm直径，背部增加加强筋结构，保证大尺寸下的结构刚度，不会出现注塑变形的问题。

　　从实际落地的角度考虑，该造型的分模面设置在底部支撑平面上方1mm的位置，分模线沿着球面的周向均匀分布，后续可以通过简单的抛光处理去除分模线痕迹，不会在外观面上留下明显的加工痕迹。浇口位置设置在底部支撑平面的中心，采用点浇口进胶，进胶痕迹在安装后会被完全遮挡，不会影响外观面的整洁度。整个造型没有设计倒扣结构，不需要采用复杂的抽芯模具结构，能够大幅降低模具加工成本，适合批量注塑生产，单套模具的型腔数量可以做到1出4，生产效率能够满足大批量的产线配套需求。
