抽壳特征练习用方形传感外壳结构

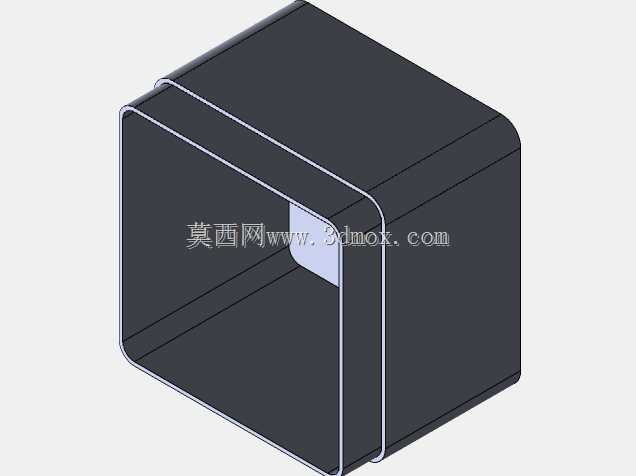

　　做这个盒体结构的初衷，是给刚接触实体建模抽壳命令的结构工程师做练习参照，很多新手在做薄壁壳体类零件时，很容易忽略抽壳前的圆角处理、壁厚均匀性控制，以及开口面的选取逻辑，最后做出来的模型要么壁厚偏差大，要么边角处出现应力集中的结构缺陷，放到实际生产里根本没法开模。这个方形壳体的边角做了等半径外圆角处理，所有圆角半径统一，避免抽壳时出现局部壁厚过薄的问题，壳体的开口面选在单侧端面，抽壳完成后保留了其余五个面的完整薄壁结构，侧壁上预留的小凸台结构，是模拟传感器接线端的安装位，实际应用里这类壳体大多用来封装小型光电类、接近类传感元件，在自动化生产线的工位检测、设备限位触发、物料到位判断场景里用得非常多。设计的时候先做基础的立方体实体，

　　先把所有外边缘的圆角处理到位再执行抽壳命令，这是很多新手容易搞反的步骤——如果先抽壳再倒圆角，很容易在内外壁的圆角衔接处出现壁厚突变，注塑生产的时候会在壁厚差位置产生缩痕、翘曲的缺陷，直接影响零件的外观和结构强度。这个壳体的壁厚按照常规小型传感外壳的通用标准设置，整体外形是规整的立方体，安装边界可以直接适配市面上常规的小型传感器安装支架，不需要额外做定制化的安装位修改，侧壁的小凸台和壳体主体是一体化结构，抽壳的时候会自动形成凸台位置的局部加厚，刚好可以用来做接线口的螺纹安装或者防水胶圈的放置槽。实际选型的时候，这类方形壳体的防护等级可以做到IP65以上，只要在开口面搭配对应的密封端盖，就能用在有少量粉尘、喷淋水汽的工业现场，

　　壳体的材质一般选用ABS或者PC工程塑料，重量轻、绝缘性好，不会对内部传感元件的信号产生干扰。建模过程里要注意抽壳命令的多厚度设置逻辑，如果后续需要在壳体某个位置做局部加厚来安装固定螺丝，不需要额外做凸台特征，直接在抽壳命令里给对应面设置不同的壁厚参数就能实现，能大幅减少建模的特征数量，也避免后续特征修改的时候出现父子关系报错。很多人做这类壳体练习的时候，会忽略壳体内部的圆角处理，实际上抽壳命令会自动在内部边角生成和外圆角匹配的内圆角，只要外圆角半径大于设置的壁厚值，就不会出现抽壳失败的情况，这个练习模型特意把外圆角半径设置成壁厚的1.5倍，就是为了展示合理的圆角参数对抽壳成功率的影响，放到实际生产里，

　　这个圆角参数也能满足注塑模的脱模要求，不需要额外做脱模斜度的修正就能顺利出模。这类壳体的安装方式一般有两种，一种是在壳体底部做安装耳，用螺丝直接固定在设备机架上，另一种是用导轨卡扣卡装在标准电气安装导轨上，这个练习模型虽然没有做额外的安装结构，但基础的方形薄壁结构可以很方便地拓展这些安装特征，不管是做练习还是做实际方案的原型参照都很合适。
