多向铰接法兰式传感安装支座结构设计

　　在工业传感检测、自动化工位姿态调整、轻载铰接传动的实际应用场景中，这类带多向铰接位的法兰式安装支座，是连接固定传感元件、实现检测端姿态可调的核心承载零件。不同于常规一体式固定支座，该结构同时集成了底部法兰安装面与上部双铰接耳结构，能够在完成基座刚性固定的前提下，为上部搭载的检测元件或联动杆件提供两个正交方向的转动自由度，适配不同安装空间下的检测角度调整需求，在流水线工件到位检测、设备运行姿态反馈、小型铰接联动机构中都有广泛的使用场景。

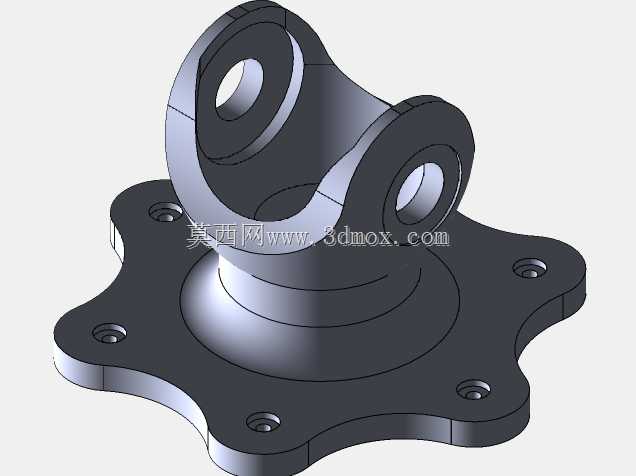

　　从实际功能特性来看，该支座底部采用六瓣式异形法兰结构，区别于常规圆形或方形法兰，这种轮廓设计在保证安装孔位分布均匀性的同时，能够有效削减支座整体重量，减少非必要的材料占用，六个安装沉孔沿法兰周向均匀分布，每个沉孔都设计了同轴的定位止口平面，安装时螺栓锁紧后能够保证法兰面与安装基座完全贴合，避免局部应力集中导致的支座变形，同时六孔均布的设计也让支座可以根据现场布线、周边部件干涉情况，选择任意角度完成安装固定，无需额外调整基座加工位置。上部的双铰接耳采用错位正交布局，两个铰接孔的轴线呈空间垂直状态，其中一个铰接耳的孔径略大于另一处，能够适配不同直径的铰接销轴，满足不同载荷等级的铰接传动需求，铰接耳与底部法兰之间采用渐变锥面过渡结构，而非直角直连，这种过渡设计能够大幅降低结构应力集中系数，在承受铰接端的径向载荷与倾覆力矩时，应力能够顺着锥面均匀传递到整个法兰基座，避免连接处出现应力断裂风险。

　　从设计思路层面拆解，该结构在建模阶段优先确定了安装边界与运动自由度的核心需求：首先根据实际安装空间的尺寸限制，确定法兰的最大外轮廓直径，保证六个安装孔的中心距匹配常规工业安装基座的预留孔位标准，沉孔的深度设计刚好容纳内六角螺栓的头部，保证螺栓锁紧后头部不突出法兰表面，避免与周边部件产生干涉。上部铰接耳的中心高度根据铰接件的摆动范围确定，保证铰接件在最大摆角状态下不会与法兰表面、安装基座产生碰撞，两个铰接孔的同轴度、孔与法兰安装面的垂直度都设置了严格的形位公差要求，避免铰接转动时出现卡滞、偏磨的问题。铰接耳的厚度根据额定承载载荷计算得出，在保证铰接强度的前提下，对耳片外侧做了圆弧过渡处理，既减少了加工时的应力残留，也避免尖锐棱边对安装人员、外接线路造成划伤。

　　在尺寸与安装边界方面，该支座的法兰安装面为核心定位基准，安装时需要保证基座表面的平面度公差在合理范围内，避免法兰锁紧后出现支座倾斜，导致铰接孔轴线偏移影响转动精度。上部铰接孔的销轴配合采用间隙配合，既保证转动顺畅，也不会因间隙过大导致铰接端出现晃动，影响检测元件的检测精度或联动机构的传动精度。支座整体采用一体化铣削加工成型，没有拼接焊缝，整体结构刚性更强，能够适应工业现场的振动、温度变化等复杂工况，长期使用也不会出现连接松动、结构变形的问题。在实际选型应用时，需要根据上部搭载部件的重量、铰接转动时的动态载荷，确认支座的承载能力是否匹配，同时核对安装孔位的分布尺寸、铰接孔的直径是否与外接部件适配，避免出现安装不匹配的问题。这类结构的设计核心是在有限的安装空间内，同时实现刚性固定与多向转动调节的功能，相比采用多个零件拼接的铰接结构，一体化的设计减少了装配环节的累积误差，也降低了后期维护的成本，不需要定期检查拼接螺栓的锁紧状态，整体可靠性更高。
