AutoCAD三维实体管道结构建模设计

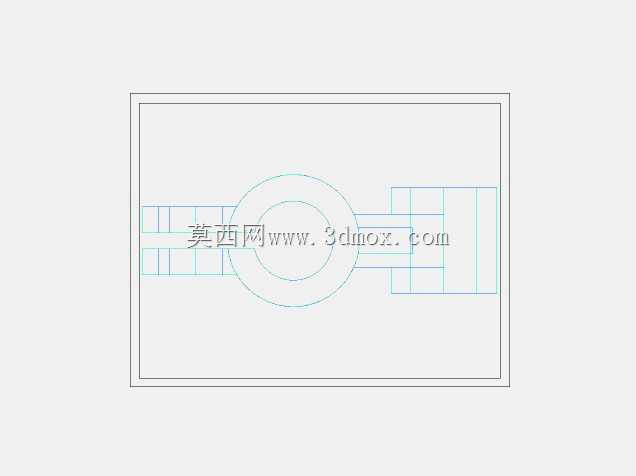

　　在工业流体输送、液压气动回路搭建、工艺管线排布的实际工程场景中，这类带中部环形汇流腔的对称式管道构件，是管路系统里实现介质分流、汇流、转向衔接的核心结构件，常应用在小型液压站油路分配、实验室气路支路转接、小型水处理设备管路连通等工况中，承担着介质通路衔接、流道导向的核心作用，其结构合理性直接影响管路的流阻表现、密封可靠性与安装适配性。从结构功能来看，该构件中部的环形腔体是核心功能区，相当于一个小型集成式汇流块，两侧对称延伸的矩形截面连接段，是用来对接不同规格管路或者阀件接口的安装位，环形腔体的内壁圆弧过渡设计，能够有效降低介质流经时的局部阻力，避免直角拐角带来的湍流、压损过大问题，

　　同时对称式的结构布局可以保证两侧支路的介质流量分配均匀，减少偏流带来的管路振动、局部冲蚀问题。在设计思路层面，这类管道构件的三维建模首先要确定核心流道的通径参数，中部环形腔体的内径、壁厚需要根据管路的设计工作压力、输送介质的腐蚀特性来确定，两侧连接段的长度、接口尺寸要匹配对接管路的安装标准，建模过程中需要优先保证流道内壁的连续性，不能出现台阶、错位等结构缺陷，否则实际使用时会在此处积存介质杂质，长期运行容易造成管路堵塞或者内壁腐蚀。从安装边界来看，这类构件的整体外轮廓尺寸需要适配安装空间的预留大小，两侧连接段的端面需要保证平面度要求，用来安装密封垫片或者焊接对接，中部环形结构的外圆尺寸要考虑安装时的操作空间，

　　预留足够的扳手操作或者焊接作业空间，避免出现安装干涉问题；建模时需要提前预留安装公差，连接段的配合尺寸要根据选用的连接方式（焊接、法兰连接、卡套连接）设置对应的公差带，保证现场安装时能够顺利对接，不需要二次修配。实际工程应用中，这类管道构件的建模不能只关注外形的视觉效果，更要侧重结构的工程实用性：比如环形腔体与两侧连接段的衔接处，要做圆角过渡处理，既可以降低流阻，也能减少应力集中，避免管路在承压运行时出现应力开裂；壁厚设计要均匀，避免出现局部壁厚过薄导致的承压不足，或者局部壁厚过厚带来的材料浪费、成型缺陷；如果是用于输送有温度变化的介质，还要在建模时考虑热胀冷缩的补偿空间，避免管路热变形时产生过大的内应力。在三维建模的实现逻辑上，

　　这类对称结构可以先完成单侧流道与连接段的建模，再通过镜像操作完成整体结构，之后对衔接位置做布尔合并与圆角处理，保证整个构件是一个连续的实体结构，建模过程中要反复核对流道的通径尺寸、连接段的安装尺寸、整体的外形边界，确保模型导出后可以直接用于工程出图、数控加工或者3D打印样件验证，不需要后续做大量的结构修正。很多初入行业的设计人员在做这类管路构件建模时，容易只关注外形的相似度，忽略流道内壁的顺滑度、安装面的平面度、壁厚的均匀性这些核心工程要求，导致建出来的模型只能做展示用，无法直接指导生产加工，实际上这类工业用管路构件的建模，每一个尺寸、每一处圆角都对应着实际使用中的性能要求，比如衔接处的圆角半径不能小于流道通径的十分之一，否则局部流阻会上升30%以上，直接影响整个管路系统的输送效率；连接段的长度不能过短，否则安装时密封件的压缩量不够，容易出现介质泄漏问题。
