内燃机活塞头结构三维设计模型

　　活塞头作为内燃机往复运动核心部件，直接参与燃烧室做功循环，其结构合理性直接决定动力输出效率、密封可靠性与整机运行寿命，在车用汽油机、柴油机、小型通用动力机组、空压机等往复式动力设备中均为核心受力部件。从实际工况来看，活塞头顶部直接接触高温高压燃气，工作过程中需承受周期性爆发压力冲击，同时沿气缸壁做高速往复运动，裙部需承担导向作用，环槽部位需配合活塞环实现燃气密封与机油控油功能，销座位置则通过活塞销与连杆连接，将燃烧产生的推力传递给曲轴转化为旋转扭矩。

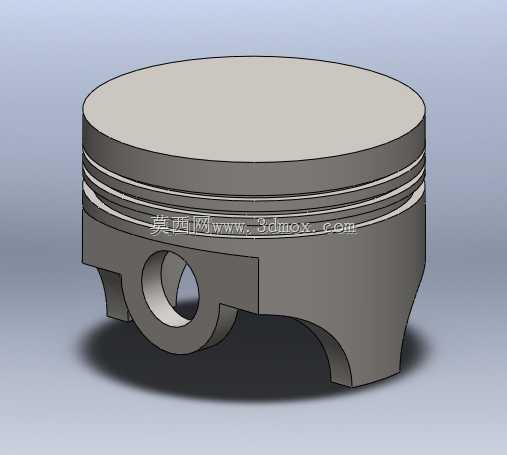

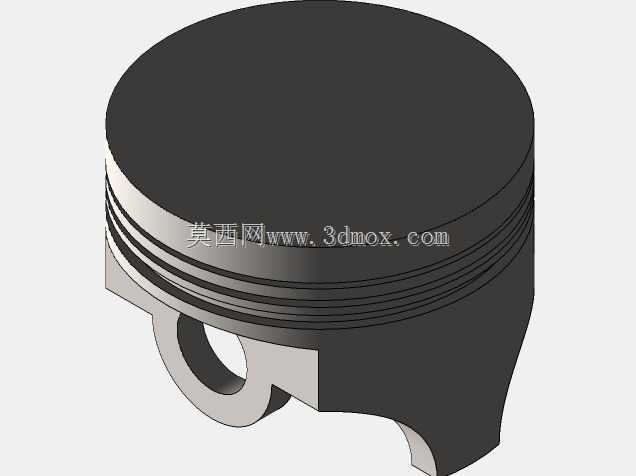

　　本次建模过程中，首先结合往复运动部件的受力特性确定顶部轮廓，平顶结构的设计适配多数通用内燃机的燃烧室构型，顶面加工余量预留充分，可满足不同压缩比下的燃烧室容积调整需求，顶部边缘做圆角过渡处理，避免应力集中导致的热疲劳开裂。环槽区域共设置三道环位，上方两道为气环安装位，槽宽尺寸按照常用活塞环的标准截面尺寸设计，槽侧平面度控制在合理范围，保证气环在槽内可随缸壁贴合度自适应浮动，实现高温燃气的可靠密封，避免做功行程燃气下窜至曲轴箱；最下方一道为油环安装位，槽底预留回油孔位，可将油环从缸壁刮下的多余机油回流至油底壳，避免机油窜入燃烧室参与燃烧造成积碳。

　　裙部设计采用变椭圆截面构型，充分考虑热态下活塞的膨胀变形量，冷态下裙部与气缸壁预留合理配合间隙，工作温度升高后裙部膨胀可实现与缸壁的均匀贴合，既避免冷启动敲缸，也防止热态下活塞卡滞在缸套内。销座部位采用加厚加强结构，销孔内表面设计有较高的尺寸精度与表面粗糙度要求，可与活塞销实现间隙配合，销座两侧设置挡圈槽，用于安装活塞销挡圈，限制活塞销的轴向窜动，避免销端刮伤气缸壁。

　　从安装边界来看，活塞头的外径尺寸需与对应缸径的气缸套严格匹配，活塞销孔中心到顶面的高度尺寸决定了发动机的压缩比余隙，安装时需注意活塞顶部的朝前标记，保证气门避让坑位置与进排气门位置对应，避免活塞上行时碰撞气门造成机件损坏。建模过程中对各受力部位做了应力优化，销座与裙部、顶部的连接位置均采用大圆角过渡，分散交变应力传递路径，降低长期往复运动下的疲劳断裂风险。环槽的槽棱位置做了微小倒角处理，避免安装活塞环时刮伤环体，同时减少工作过程中槽棱对活塞环的异常磨损。

　　在实际设备选型匹配中，该活塞头结构可适配小排量通用内燃机的设计需求，建模时还原了活塞头的所有关键结构特征，包括环槽的截面尺寸、销孔的同轴度要求、裙部的型线变化、顶部的轮廓特征，可直接用于结构教学、装配干涉检查、运动仿真分析等场景，也可作为同类型活塞改型设计的基础模型，通过调整顶部轮廓、环槽数量、销座位置、裙部长度等参数，快速适配不同缸径、不同冲程、不同功率等级的往复式动力设备设计需求。
