双孔铰接传动连杆结构设计

　　这类双孔铰接连杆是机械传动系统里极为常见的力传递构件，在各类需要往复摆动、定距传动的机构中都能见到它的身影，从常规的曲柄连杆机构、自动化产线的摆臂传动单元，到小型仪器仪表的执行端联动结构，都需要依靠这类构件完成动力与运动轨迹的传递。从实际使用场景来看，它的核心作用是在两个固定铰接点之间建立刚性连接，将主动端的旋转或摆动动作，按照固定的传动比传递到从动端，保证运动过程中两端铰接中心距始终保持恒定，避免传动过程中出现轨迹偏移、传动间隙过大的问题。

　　设计这类连杆的时候，首先要敲定的是两端铰接孔的中心距，这个尺寸直接决定了从动端的运动行程，需要匹配整套机构的运动学仿真结果来确定，一旦中心距出现偏差，整套机构的运动轨迹就会偏离设计值，轻则出现卡滞、异响，重则导致整套传动机构卡死损坏。两端的铰接孔采用等直径通孔设计，孔壁需要保证足够的圆柱度与表面粗糙度，用来适配配套的铰接销轴或者轴承，装配后要保证连杆可以绕销轴灵活转动，同时径向间隙控制在合理范围内，避免传动过程中出现冲击载荷。

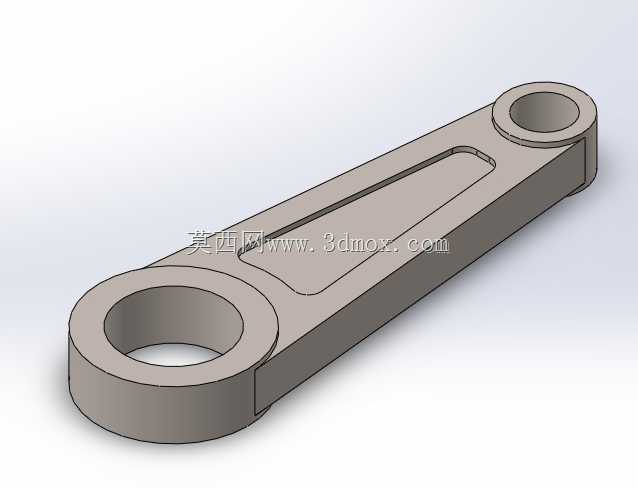

　　杆身部分采用了中间挖槽的轻量化设计思路，在不降低整体结构刚性的前提下，尽可能减少构件自身重量，降低传动过程中的惯性载荷，这一点在高速往复运动的机构中尤为重要——过重的连杆会在往复换向时产生极大的惯性冲击，不仅会增加驱动端的负载，还会加速铰接位置的磨损，缩短整套机构的使用寿命。杆身的截面采用变厚度设计，靠近两端铰接孔的位置厚度更大，因为这两个位置是应力集中区域，传动过程中承受的拉压载荷与弯曲载荷最大，加厚处理可以有效提升局部结构强度，避免长期交变载荷作用下出现断裂变形；中间杆身部分厚度适当减薄，配合挖槽结构，在保证整体抗弯截面模量满足载荷要求的前提下，最大化实现轻量化。

　　从安装边界来看，两端铰接孔的端面需要保证足够的平面度，装配时要和配套的铰接支座端面保持平行，避免安装后出现附加弯矩，导致连杆承受不必要的侧向力。孔的轴向长度需要匹配销轴的安装长度，保证销轴装配后有足够的支撑长度，避免出现悬臂受力的情况。杆身的外轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是避免热处理或者受力过程中出现应力集中，另一方面也能减少安装调试过程中对操作人员的划伤风险。

　　在实际选型应用的时候，需要先核算整套机构传递的最大载荷，结合连杆的材料属性校核杆身的拉压强度、两端孔壁的挤压强度，还要验算交变载荷下的疲劳寿命，确保在额定工况下长期运行不会出现失效。如果应用在有腐蚀环境的场景中，还需要对连杆表面做对应的防腐处理，比如氧化、喷塑或者镀锌，避免表面锈蚀影响尺寸精度与结构强度。如果是用在高精度传动的仪器仪表机构中，还需要对铰接孔的位置度、中心距公差做更高等级的管控，保证传动精度满足仪器的测量或者执行要求。

　　这类连杆的结构看似简单，但是每一处尺寸细节都和实际使用场景的需求直接相关，没有多余的设计结构，每一处几何特征都是为了满足传动功能、强度要求、装配需求而存在，是机械传动结构中典型的“简单但核心”的基础零部件。
