带加强筋照明孔的船舶框架承载结构

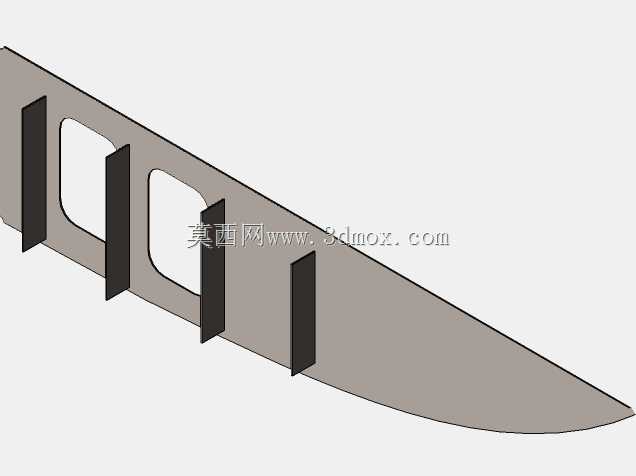

　　在船舶舱室内部的甲板支撑、舷侧局部加强场景中，这类双侧固定支承的框架结构是承担局部静载荷的核心受力构件，日常需要承载甲板铺设材料重量、舱内小型设备的静置压力，同时还要抵消航行过程中船体轻微形变带来的附加应力，避免局部结构出现应力集中导致的形变开裂。从实际使用需求出发，这类框架在设计时首先要明确安装边界：整体采用8mm厚度的板材作为主体基材，匹配船舶舱内常规的型钢安装间距，两侧的固定支承边直接与船体主结构的预埋型钢焊接固定，不需要额外设计转接安装座，减少现场装配的焊接工作量，也能避免多段连接带来的应力薄弱点。结构上设置的150mmx8mm规格加强筋，沿着框架的受力传导方向均匀排布，每道加强筋都垂直于主体板材焊接，

　　刚好对应上方载荷的主要传导路径，能够把局部集中的载荷快速分散到两侧的固定支承端，避免薄板在长期承压下出现屈曲变形。框架上预留的照明孔，是为了匹配舱内照明线路的穿设与灯具的嵌入式安装需求，开孔位置特意避开了主受力传导路径，开孔边缘做了圆弧过渡处理，不会因为开孔切断应力流线导致孔边出现应力集中，同时也省去了后期现场开孔的工序，避免现场施工破坏结构的整体受力性能。建模过程中需要先梳理受力逻辑：首先确定两侧支承的约束边界为全固定约束，模拟实际焊接到船体主结构后的约束状态，再根据舱内实际的静载荷分布，在框架的承载面施加均布载荷，通过静力学分析校核不同位置的应力值与形变量，调整加强筋的排布间距与照明孔的开孔尺寸，

　　确保最大应力值低于板材的许用应力，最大形变量控制在船体结构允许的形变范围内。外形上框架的一端做了收尖处理，是为了匹配船舶舱室端部的斜向结构轮廓，不需要现场对板材进行二次裁切，能够直接贴合舱壁的斜面安装，保证结构安装后的贴合度，避免出现安装间隙导致的受力不均。这类结构的设计不需要追求过高的安全余量，而是在满足结构强度要求的前提下尽可能控制自重，毕竟船舶结构对重量控制较为严格，多余的结构重量会增加船舶的整体载重负担，所以每道加强筋的尺寸、板材的厚度都是经过载荷校核后选定的，既不会因为强度不足留下安全隐患，也不会因为冗余设计增加不必要的重量。实际装配时，加强筋与主体板的连接采用连续角焊缝，焊缝高度匹配板材厚度，

　　确保加强筋与主体板能够共同受力，不会在长期载荷作用下出现焊缝开裂的问题；照明孔的边缘需要做打磨钝化处理，避免穿设线路时划破线缆的绝缘层，消除舱内的用电安全隐患。在静载荷分析过程中，还要额外考虑船体航行时的倾斜工况，模拟船舶横倾、纵倾状态下载荷方向偏移对框架受力的影响，校核极端倾斜状态下结构的强度是否满足要求，确保在船舶正常航行的各类工况下，框架都能保持稳定的承载能力，不会出现结构失效的问题。
