带花键轴段的螺旋锥齿轮传动件

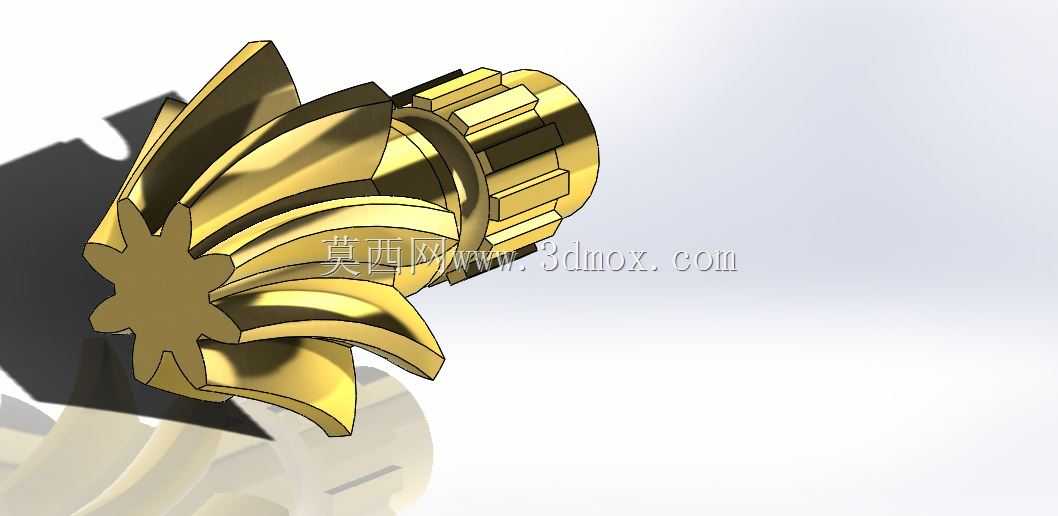

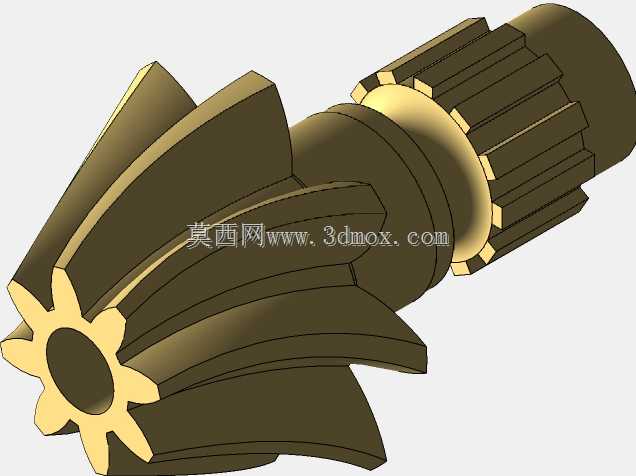

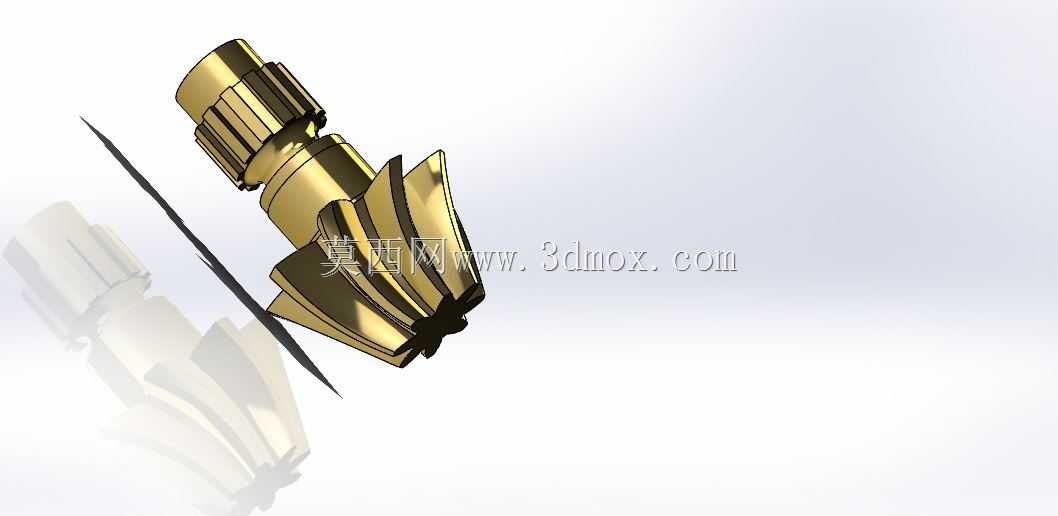

　　在差速器、分动箱、角向传动模组这类需要改变动力传递方向的机械结构中，螺旋锥齿轮是核心的扭矩传递部件，相比直齿锥齿轮，它的轮齿啮合过程是逐步切入切出的，重合度更高，传动过程中冲击、振动与运行噪声都能得到有效控制，更适合中高速、重载的传动工况。这款螺旋锥齿轮在结构上集成了同轴的花键连接段，省去了额外的联轴器或键连接装配环节，能有效缩短传动链的轴向尺寸，提升传动系统的整体刚性。从结构设计逻辑来看，轮齿部分采用等顶隙收缩齿设计，齿顶间隙沿齿长方向保持恒定，避免轮齿啮合时出现齿顶干涉，同时也能给齿面润滑脂留出足够的存储空间，减少齿面磨损。齿部的螺旋角经过匹配计算，能保证啮合时轴向力与径向力的合力落在轴承支撑的合理承载区间内，

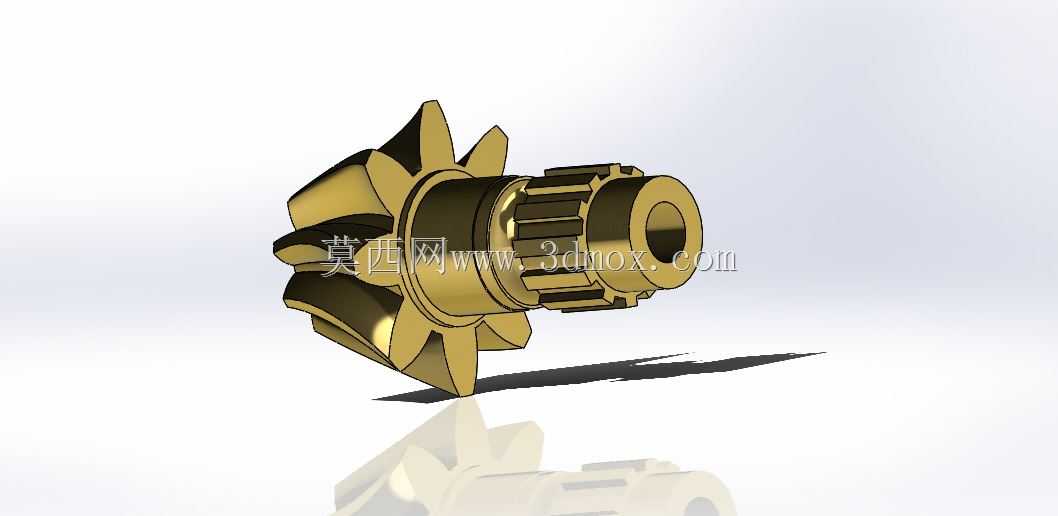

　　避免支撑轴承出现偏载失效。轮体背部的定位轴肩做了圆角过渡处理，避免热处理时应力集中导致的开裂风险，同时轴肩端面的平面度公差控制在合理范围，保证装配时的轴向定位精度。集成的花键段采用矩形花键结构，相比渐开线花键，它的定心精度更易控制，加工难度更低，适合中等扭矩的传动场景，花键齿侧的配合间隙经过合理选取，既能保证装配时的顺畅性，又能避免传动过程中出现齿侧冲击。齿轮中心的通孔为穿装锁紧轴所用，孔壁的粗糙度满足装配要求，能与锁紧轴形成稳定的间隙配合，保证齿轮转动时的同轴度。从安装边界来看，这款齿轮的最大外缘由锥齿轮的齿顶圆决定，轴向安装尺寸从锥齿轮小端端面到花键段末端的总长度需要匹配安装腔的轴向空间，

　　装配时需要保证两配对锥齿轮的节锥顶点重合，否则会出现齿面接触区偏移，导致传动噪声增大、齿面局部过载磨损的问题。实际应用中，这类齿轮常见于小型动力机具的角向传动头、自动化设备的转角传动模组、精密仪器的进给传动机构中，在选型匹配时，除了模数、齿数、压力角、螺旋角这些基础齿形参数需要配对一致外，还要注意安装距的尺寸公差，安装距的偏差会直接影响齿面接触斑点的位置，通常装配时需要通过调整垫片厚度来校准安装距，保证齿面接触区落在齿面中部偏齿根的合理位置。齿坯加工阶段需要控制锻件的纤维流向，让金属纤维沿齿形轮廓连续分布，提升轮齿的抗弯强度，热处理采用渗碳淬火工艺，齿面硬度达到承载要求的同时，芯部保持足够的韧性，能承受传动过程中的冲击载荷。

　　轮齿的齿向修形能有效补偿安装误差与承载后的弹性变形，让齿面载荷分布更均匀，避免出现齿端偏载导致的早期点蚀失效。花键段的齿部硬度略低于锥齿轮齿面，保证花键连接具备一定的抗冲击能力，避免花键齿出现崩断问题。在日常维护场景中，这类齿轮需要采用极压锂基脂进行润滑，定期检查齿面的磨损情况与接触斑点位置，若出现接触区偏移，需要及时调整轴承间隙与安装垫片厚度，避免故障扩大。对于三维建模从业者来说，构建这类齿轮模型时，需要准确还原齿面的螺旋线轨迹与渐开线齿形，不能采用近似齿形替代，否则模型导入工程分析环节时，齿面接触应力的计算结果会出现较大偏差，同时要准确还原轴肩圆角、退刀槽这些工艺结构，这些细节直接影响后续的有限元分析结果与加工工艺编制的合理性。
