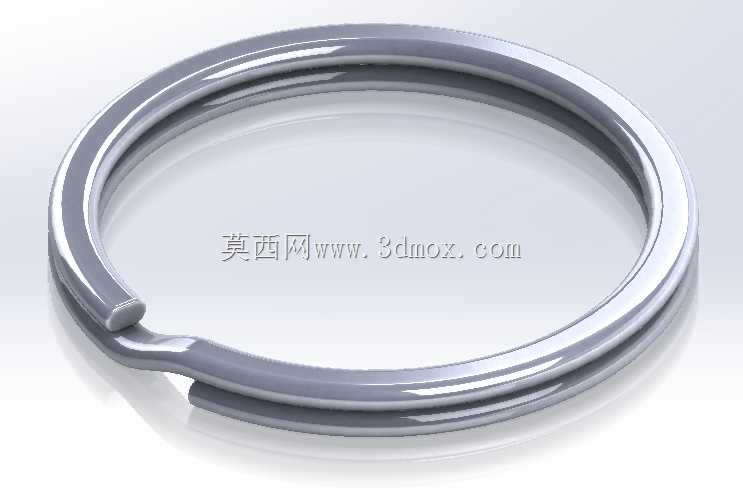

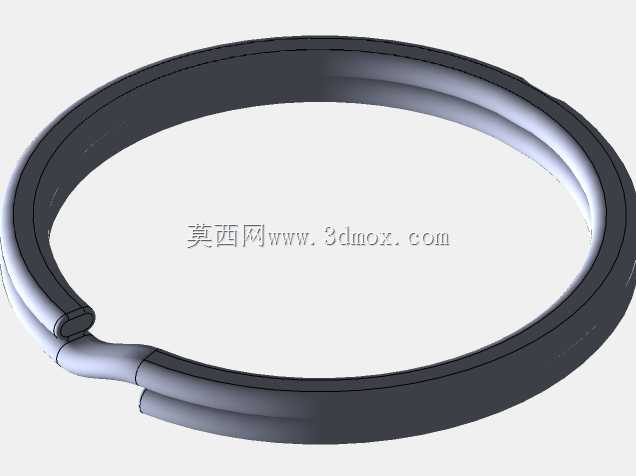

双层开口式金属钥匙挂环结构设计

　　日常随身物品收纳场景中，这类双层开口金属挂环是应用极广的连接件，除了常规串接钥匙的用途，在小型工装挂具、户外装备快挂、仪器便携挂点、五金工具临时串接等工业场景也常被作为低成本快连部件使用。从结构设计逻辑来看，采用双层叠绕的环形结构并非单纯为了提升环体强度，核心是利用金属线材自身的弹性形变实现开口处的自锁：单圈开口环在频繁插拔挂件时，开口端容易受外力拉扯出现不可逆的张开变形，导致挂件脱落，而双层叠绕的结构相当于在同一环体路径上布置了两道弹性约束，当挂件从开口处推入环内时，两层线材先后发生弹性让位，挂件完全进入环腔后，两层线材在自身回弹力作用下复位贴合，开口处的缝隙被两层线材的错位贴合完全封闭，即使环体受径向拉扯力，

　　外层线材会对内层开口端形成径向限位，避免开口被强行撑开。设计时环体的线材直径选择需要匹配使用场景的承重需求，日常钥匙收纳场景下选用1.2mm至1.8mm直径的弹簧钢或不锈钢线材即可满足承重，若用于工业场景串接小型工具，线材直径可提升至2.5mm以上，同时环体的整体内径需要匹配挂件的挂孔尺寸，常规日用场景内径选择25mm至35mm即可覆盖绝大多数钥匙、小型挂饰的挂孔尺寸，若用于工装挂具场景，内径可根据挂件挂耳尺寸放大至50mm以上，需要注意的是环体开口端的处理必须做圆弧倒角打磨，避免尖锐的线材断面在插拔挂件时割伤操作人员手部，或是刮损挂件表面的涂层、镀层。从安装使用的边界条件来看，这类挂环的使用环境温度不能超过所选金属材料的退火温度，

　　常规304不锈钢材质的挂环长期使用温度不宜超过300摄氏度，否则线材会失去弹性导致自锁失效；环体的承重方向需要尽量沿环体径向均匀受力，避免在开口端附近施加垂直于环面的撬动力，否则容易导致两层线材出现错位变形，让开口处出现过大缝隙。在实际结构验证过程中，这类双层环的疲劳寿命主要取决于开口处反复形变的次数，正常日用场景下每天插拔挂件3至5次，弹簧钢材质的环体弹性寿命可达到万次以上，不锈钢材质因为自身屈服强度稍低，弹性寿命会略低于弹簧钢，但防锈性能更适合潮湿户外、沿海等高腐蚀场景。设计建模时需要重点控制两层环体的贴合间隙，正常自由状态下两层线材的贴合间隙不能超过0.1mm，间隙过大会导致挂件容易从两层线材的缝隙中滑出，

　　同时开口端的两个端头需要错开半个线径的距离，确保推入挂件时两层线材可以依次发生形变，降低推入时的阻力，避免端头齐平导致推入时需要同时撑开两层线材，操作手感过硬。另外环体的整体圆度公差需要控制在0.5mm以内，圆度过差不仅影响外观，还会导致环体转动时出现卡滞，在串接多个挂件时挂件无法顺畅沿环体滑动调整位置。这类结构除了日用场景，在设备运维场景中也常被用来串接小型检修工具、设备锁具钥匙，避免工具或钥匙遗失，部分户外装备上也会用这类挂环连接安全绳挂点与随身装备，不过这类重载场景下需要对环体做额外的强度校核，确保线材的抗拉强度满足场景的安全系数要求，避免环体断裂导致装备坠落。
