通风式车用制动盘结构三维设计

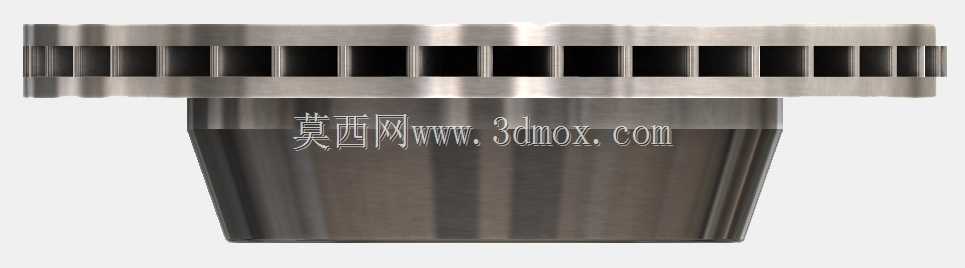

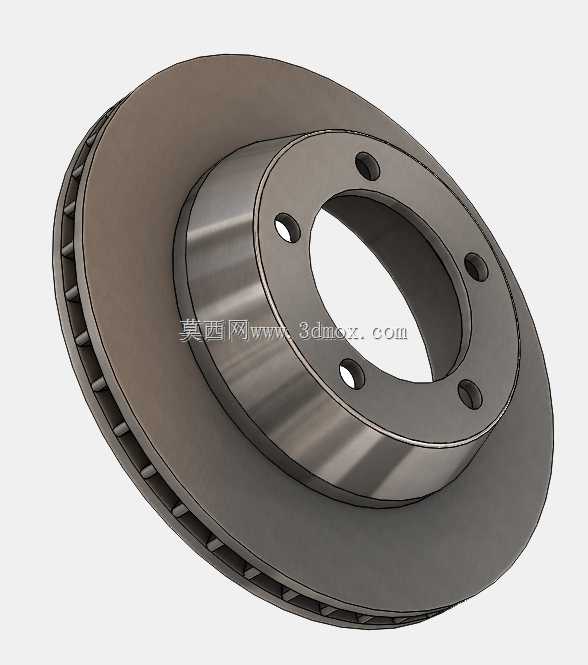

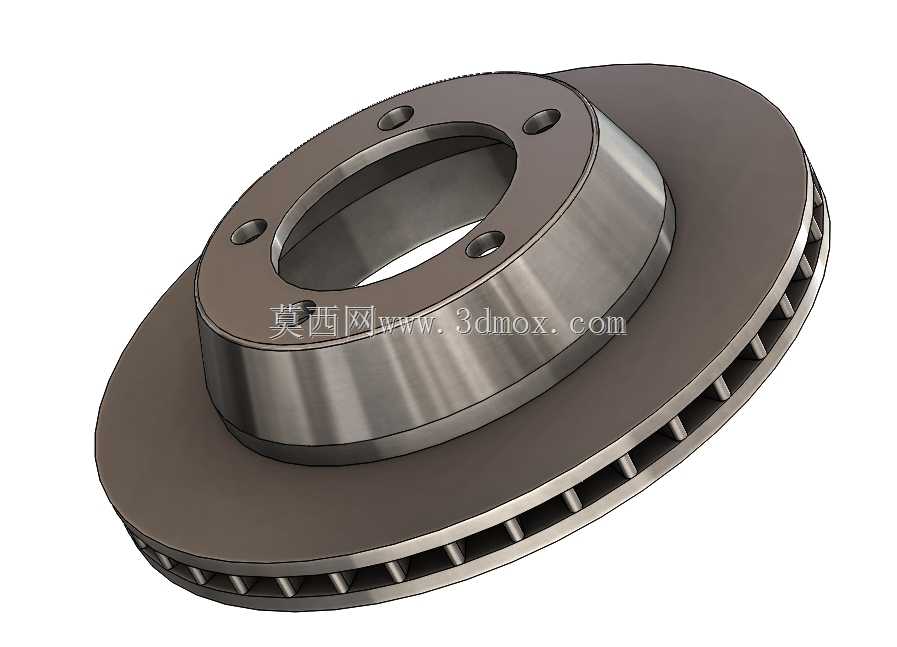

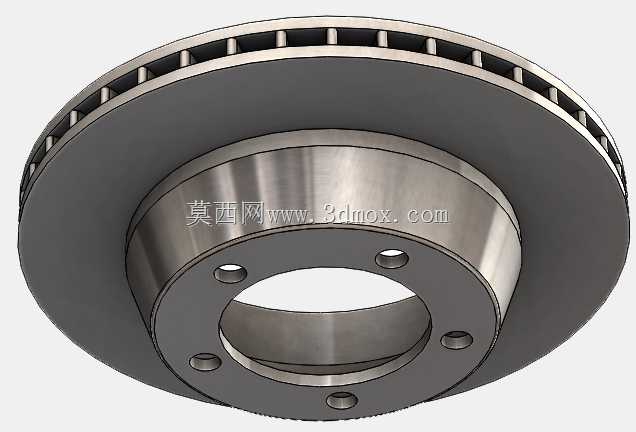

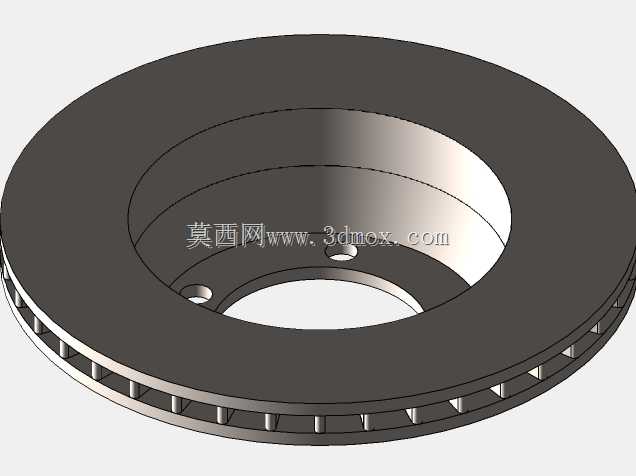

　　在商用车与乘用车辆的底盘制动系统中，通风式制动盘是承担车辆减速、驻车制动核心载荷的关键部件，其结构设计直接决定了连续制动工况下的热衰退抗性、制动稳定性与使用寿命。这款带径向通风道的制动盘结构，在设计阶段优先考虑了高频制动场景下的散热需求，区别于实心制动盘的结构形式，其摩擦副工作面之间设置了周向均匀分布的径向导流风道，车辆行驶过程中，轮辋带动的气流会顺着风道从盘体内径侧向外径侧高速流通，持续带走摩擦片与盘面摩擦产生的大量热量，避免长时间制动后盘面温度过高导致摩擦系数骤降、制动距离拉长的问题。从安装边界来看，该制动盘的中心锥台结构是与轮毂轴头配合的定位基准，锥面的锥度公差、端面跳动量都需要严格控制，

　　装配时锥面与轴头贴合面的接触面积需达到设计要求的85%以上，才能保证高速旋转时制动盘不会出现偏摆，避免制动踏板出现抖动、摩擦片偏磨的问题。盘体外缘的摩擦工作面是与制动片直接接触的区域，两个平行工作面的平面度、平行度公差都设置在微米级，保证制动时摩擦片可以完全贴合盘面，制动力输出平稳无突兀感。设计过程中，通风道的截面形状、分布数量经过多轮热仿真验证，矩形截面的风道在保证结构强度的前提下，拥有更高的通风换热效率，风道沿周向等距排布，既可以让盘体周向质量分布均匀，控制高速旋转时的动不平衡量，也能让散热过程中盘体温升均匀，减少局部热应力集中导致的盘面开裂、翘曲变形风险。在实际装车应用中，这类通风制动盘多用于前轮制动载荷占比更高的乘用车、

　　轻型商用车，相比实心盘，其连续制动后的温度可降低30%以上，热衰退性能提升明显，能够满足山区长下坡路段、城市拥堵路段频繁制动的使用需求。结构设计时，盘体与中心安装锥台采用一体化成型结构，避免了分体式连接结构的连接松动风险，同时在锥台与盘体连接的过渡位置设置了大圆角过渡，减少应力集中，提升部件的抗疲劳强度，应对制动过程中反复施加的交变剪切载荷、热应力载荷。从尺寸匹配角度，该制动盘的外径尺寸适配16-17寸轮辋的安装空间，摩擦工作面的厚度预留了足够的磨损余量，当盘面磨损到极限厚度标识位置时需进行更换，保证制动安全。安装法兰面的螺栓孔位置度经过严格校核，与轮毂的安装螺栓完全匹配，装配时无需额外修配即可完成定位安装，降低售后维修的装配难度。

　　在制动过程中，制动卡钳的活塞推动两侧摩擦片夹紧制动盘，通过摩擦力将车辆的动能转化为热能散出，这款制动盘的风道设计还兼顾了制动噪音的控制，均匀分布的风道可以打破摩擦振动的共振频率，减少制动时的高频啸叫问题，提升驾乘舒适性。设计阶段还考虑了不同工况下的热膨胀量，风道的间隙预留了足够的热膨胀空间，避免高温下盘体膨胀导致风道变形、通风效率下降的问题。
