PCB测试用弹簧接触探针结构设计

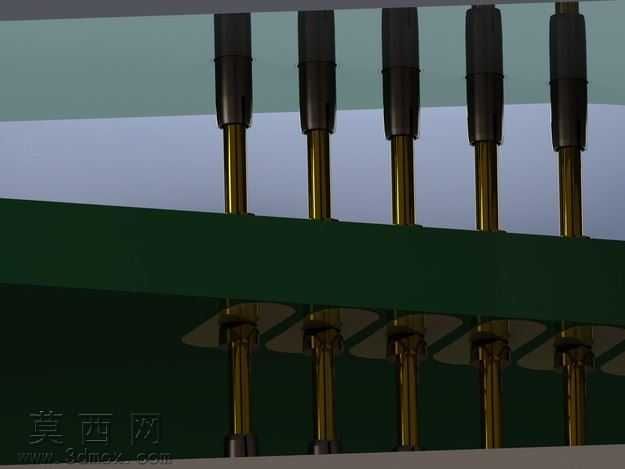

本作品为应用于PCB床上钉类夹具的弹簧接触探针三维模型，整体采用同轴细长杆式结构设计，建模阶段严格遵循探针实际生产的尺寸公差要求，通过三维软件的草图绘制、旋转凸台、扫描特征、弹簧螺旋线生成等核心命令完成全参数化建模，所有结构尺寸均可根据实际测试需求进行参数调整，适配不同规格PCB板的测试点位间距与接触压力要求。模型渲染阶段采用金属材质分层赋色方案，探针外层针管赋予黄铜金属材质，调整材质的粗糙度、反射率参数还原铜质构件的哑光金属质感，内部弹簧构件赋予弹簧钢材质，突出其弹性构件的金属特性，针头接触端采用硬质合金材质参数设置，通过HDR环境光打光、局部补光的渲染设置，清晰呈现探针各段结构的衔接细节，避免细长杆模型渲染时出现边缘虚化、材质失真的问题。结构设计上，探针整体分为针头接触段、弹簧伸缩段、针管主体段、尾端定位段四个核心部分，针头采用圆头接触设计，避免测试过程中刮伤PCB板的焊盘镀层，内部弹簧的预压缩量经过参数化验算，保证探针接触PCB点位时提供稳定的接触压力，既不会因压力过小出现接触不良的测试误差，也不会因压力过大顶伤PCB板材，针管与内部针头的滑动配合间隙经过精准设定，保证探针伸缩过程顺滑无卡滞，尾端定位段采用缩径结构设计，方便探针快速装入测试夹具的安装孔位，实现快速更换与定位。设计思路围绕PCB测试的实际工况展开，充分考虑探针在高频次往复伸缩测试中的耐用性需求，所有棱角位置均做微小倒圆角处理，避免应力集中导致的构件断裂，模型同时保留了多格式导出的结构完整性，可直接导入各类装配场景完成测试夹具的整体装配，也可单独导出用于探针的生产加工参考，各部件之间的装配关系完全符合实际产品的装配逻辑，无干涉、无结构错漏，还原弹簧接触探针的真实结构与工作原理。
