内丝90度弯头管路连接件结构设计

　　在民用给排水、工业流体输送、暖通空调、气动液压回路等诸多管路布设场景中，90度内丝弯头是改变管路走向最常用的连接件之一，这类零件看似结构简单，却直接决定管路连接的密封性、承压能力与长期运行可靠性，很多现场管路渗漏、螺纹脱扣的故障，追根溯源都和弯头本身的结构设计、加工精度不到位有关。

　　从实际安装场景来看，这类内丝弯头主要用于两根同公称通径管路的直角转向连接，两端内螺纹可直接与外螺纹管材、阀件或其他管路附件旋合，无需额外搭配过渡接头，能有效减少管路连接节点数量，降低渗漏风险。在民用家装水路改造中，这类弯头常被用于墙面转角处的水管走向调整，安装时需要保证弯头端面与墙面预留的管路接口同轴，避免旋合时出现别劲导致的螺纹损伤；在工业气动回路布设中，这类弯头多用于设备内部气路的直角转向，需要匹配回路的工作压力选择对应壁厚的产品，避免长期承压出现开裂。

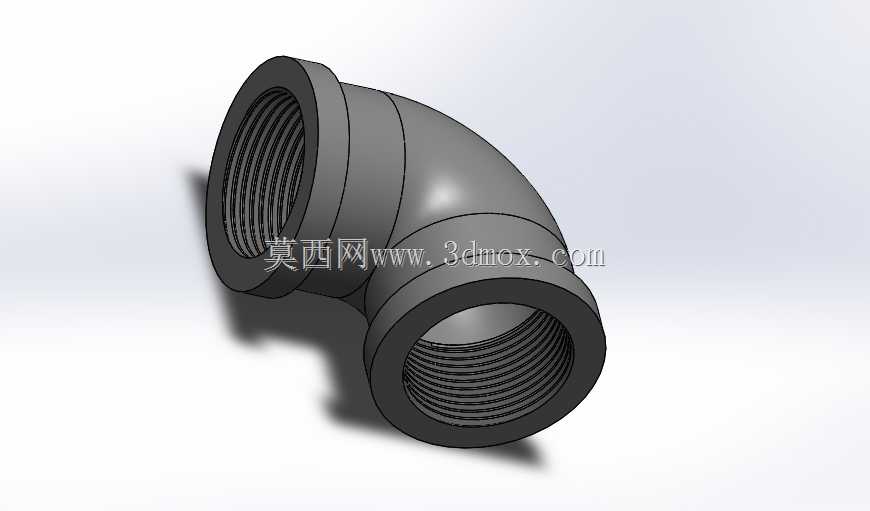

　　从功能特性上看，这款弯头采用等通径设计，两端内螺纹规格一致，流体经过转向部位时的流道截面没有突变，能最大程度降低局部阻力损失，减少流体输送过程中的压损，这一点在低压气动回路、小流量给排水管路中尤为重要——如果弯头内部流道设计存在台阶或者锐角，不仅会增大流阻，还容易在转角处形成涡流，长期输送带杂质的流体时会造成局部冲蚀，缩短零件使用寿命。弯头的转角外侧做了圆弧过渡加厚处理，这是因为管路转向时，流体对转角外侧的冲击压力远大于内侧，加厚处理可以提升该部位的承压能力，避免长期受流体冲击出现破损；而转角内侧的圆角过渡则是为了优化流道形态，减少涡流产生。

　　从设计思路层面拆解，这款弯头的建模过程首先需要确定公称通径对应的内螺纹参数，包括螺纹大径、小径、螺距、牙型角以及有效旋合长度，有效旋合长度需要满足对应压力等级下的连接强度要求，过短会导致连接强度不足、密封性能差，过长则会增加不必要的材料成本与安装旋合行程。确定螺纹参数后，需要构建弯头的主体回转基体，先绘制单侧的外轮廓与内流道轮廓，以90度转角的圆心为回转中心完成扫掠，过程中要严格控制流道的转弯半径，转弯半径过小会大幅提升局部流阻，过大则会增加弯头的整体外形尺寸，占用过多安装空间。基体构建完成后，需要在两端螺纹接口的外侧设计六角拧动结构，方便安装时使用扳手夹持施力，六角结构的对边尺寸需要符合通用安装工具的规格，同时要保证六角部位与弯头主体的过渡处做圆角处理，避免应力集中导致安装时六角部位断裂。最后需要处理两端的端面结构，端面需要与螺纹轴线保持垂直，保证安装时与对接管材的端面贴合紧密，配合生料带或密封胶实现可靠密封。

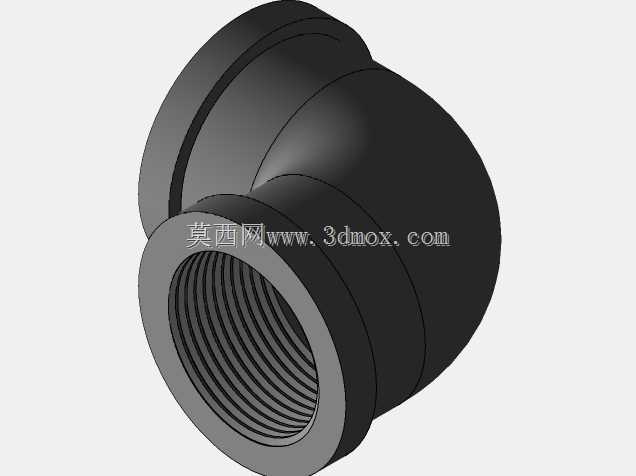

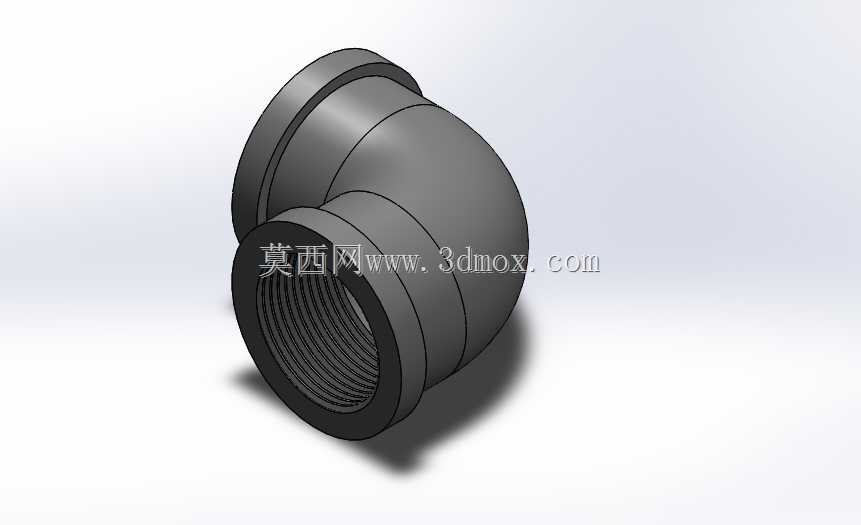

　　关于外形尺寸与安装边界，这类弯头的整体外形轮廓为两个垂直相交的带法兰边圆柱结构，两端接口的外圆直径略大于螺纹大径，形成的凸边可以在安装时起到限位作用，避免过度旋合导致螺纹损伤。安装时需要预留足够的扳手操作空间，以六角部位的对边尺寸为基准，周边至少需要留出对应扳手厚度加10mm的操作余量，避免安装时无法施力；同时弯头的转角外侧需要与周边结构留出至少3mm的间隙，避免管路工作时产生的振动导致弯头与周边部件发生碰撞磨损。在布设管路时，两个接口的轴线分别对应两段管路的走向，需要提前核算弯头的轴向长度，保证两段管路的下料尺寸准确，避免出现管路长度不足或过长顶推弯头导致应力集中的问题。

　　很多新手建模时容易忽略的细节是螺纹收尾处的退刀槽结构，实际加工中内螺纹的加工需要退刀空间，如果建模时没有设计退刀槽，实际生产出来的产品螺纹有效长度会不足，导致对接时无法旋合到位；另外弯头的壁厚设计需要均匀，避免出现局部壁厚过薄导致的承压不足，或者局部壁厚过厚导致的材料浪费、成型时出现缩孔缺陷。对于用于输送热水或者高温流体的场景，弯头的材质膨胀系数需要与对接管材保持一致，避免温度变化时不同部件的膨胀量差异导致螺纹连接处出现渗漏。
