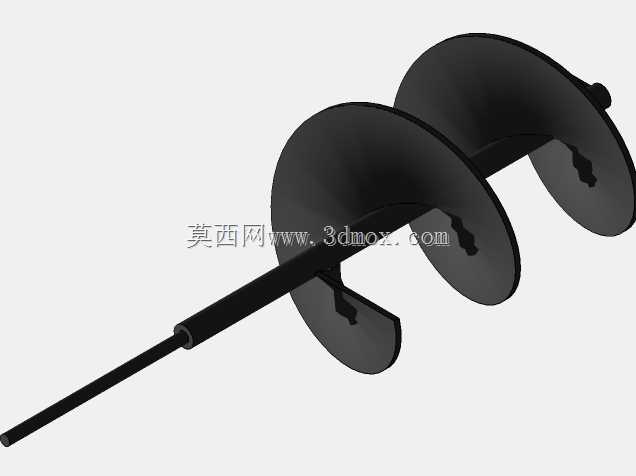

带分段螺旋叶片的长杆输送螺旋构件

这类带分段螺旋叶片的长杆构件，常见于小型颗粒物料输送、浅层土壤钻孔、粉体定量给料等场景，在小型农用播种设备、手持式冰面钻孔机具、桌面级粉体灌装设备里都能看到同结构的应用。从结构设计来看，长杆主体采用等直径圆钢加工，一端预留光杆安装段，用来和驱动端的联轴器或者动力输出轴配合，安装时需要保证杆体的同轴度，避免高速转动时出现径向跳动，叶片和杆体的连接采用满焊固定，分段式的叶片设计并非连续整段螺旋，每段叶片之间预留了一定的轴向间隙，这种设计一方面可以降低长杆整体的转动惯量，减少驱动端的动力负载，另一方面在输送含少量硬质杂质的物料时，间隙可以给杂质留出避让空间，避免叶片卡滞。叶片的螺旋升角经过适配调整，针对不同工况可以调整参数：如果用于粉体输送，升角设置在18度到22度之间，既能保证物料沿轴向推进的效率，又不会因为升角过大导致物料随叶片空转；如果用于钻孔作业，升角会适当加大，方便带出钻孔过程中产生的碎屑。安装边界上，杆体的光杆端需要匹配对应内径的深沟球轴承做径向支撑，靠近驱动端的位置要设置轴向定位台阶，避免工作过程中杆体发生轴向窜动，叶片的外径和输送管道或者钻孔套筒的内壁需要保留1到2毫米的径向间隙，既防止叶片刮擦内壁造成磨损，又不会因为间隙过大导致物料回流降低输送效率。实际使用中，这种分段螺旋结构相比连续整段螺旋，在遇到轻度卡滞时的抗扭表现更好，不会因为整段叶片受力集中出现焊缝开裂的问题，杆体末端做了圆弧收边处理，在伸入物料堆或者钻孔初始阶段可以起到导向作用，避免杆体偏移。设计建模时需要注意每段叶片的起始相位对齐，保证转动时的动平衡，长杆的直线度公差需要控制在每米0.5毫米以内，避免高速转动时产生过大的振动，叶片的边缘做了小倒角处理，减少工作过程中对物料的剪切破碎，也能避免安装调试时划伤操作人员。
