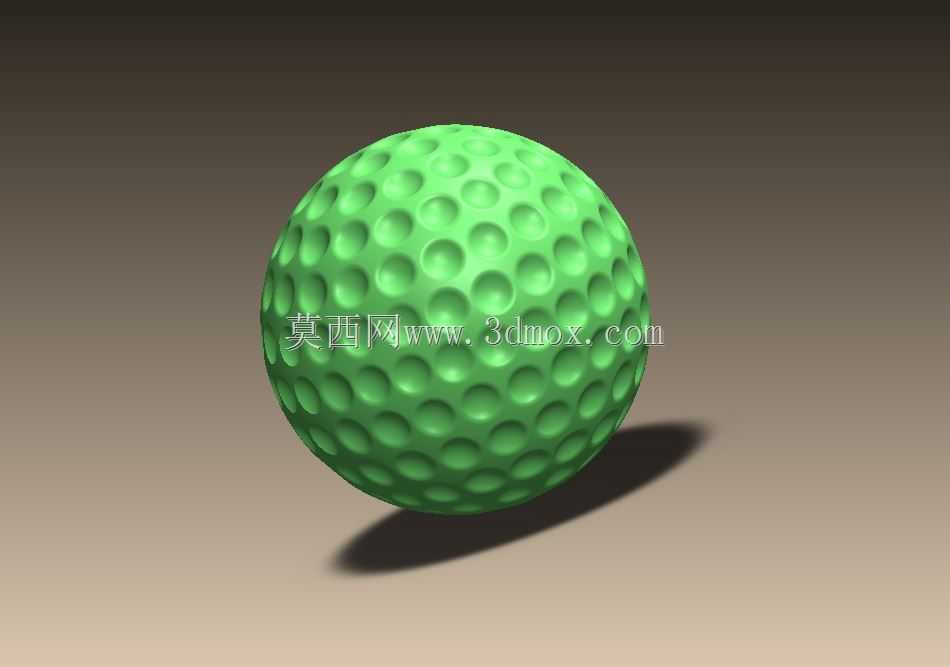

日常接触的高尔夫球看似是简单的球体,实则其表面结构经过多轮工程迭代优化,核心的凹坑设计直接决定飞行过程中的气动表现。在实际建模过程中,首先要确定球体的基准直径,常规赛事用球的直径基准为42.67mm,建模时以球心为原点建立全局坐标系,先绘制基础球体作为基体,所有凹坑特征都基于这个球面基准进行排布。凹坑的排布并非随机,需要遵循球面均匀分布原则,避免出现局部凹坑过密或过疏的区域,否则会导致飞行过程中球体受力不均,出现轨迹偏移的问题。单个凹坑采用球面凹陷结构,深度控制在0.25mm左右,凹坑边缘做微小圆角过渡,避免应力集中,同时保证球面的气动边界层能够稳定附着,降低飞行过程中的压差阻力。从应用场景来看,这类球体结构除了用于高尔夫运动本身,
其表面减阻设计逻辑也常被借鉴到低速飞行器、高速运动零部件的外形优化中,比如部分无人机的外壳、户外测速设备的探头外壳,都会参考这种凹坑减阻的结构思路,在不增加额外导流结构的前提下降低风阻。建模过程中需要注意凹坑与球面的相切约束,每个凹坑的法向都要指向球心,保证所有凹坑的深度一致,不会出现局部凹陷过深导致球体重量分布不均的问题。重量控制方面,常规高尔夫球的整体重量控制在45.93g以内,建模时需要通过密度赋值校核整体质量,保证重心与球心完全重合,避免旋转过程中出现动不平衡的问题。实际生产中这类球体多采用橡胶内核加树脂外壳的结构,建模时需要预留外壳的壁厚空间,内核与外壳的配合面做光滑过渡,避免装配后出现内部应力。
很多初学者在建模这类球面凹坑结构时,容易出现阵列后特征错位、凹坑边缘出现破面的问题,这就需要在阵列前先确定单个凹坑的基准面,采用球面坐标系驱动的阵列方式,而非简单的线性或环形阵列,保证每个凹坑的位置都贴合球面曲率。另外,凹坑的直径也有统一的工程规范,常规凹坑直径在3-5mm之间,不同区域的凹坑直径可以根据球面曲率做微小调整,保证整个球面的凹坑覆盖率在70%左右,这个覆盖率下的气动减阻效果最优。从结构强度角度考虑,凹坑的圆角半径不能过小,否则在受到高速冲击时,凹坑边缘容易出现应力开裂,尤其是被球杆高速击打时,瞬间冲击力可以达到数千牛,过小的圆角会成为应力集中点,大幅降低球体的使用寿命。在做装配校核时,这类球体不需要额外的安装结构,
本身作为独立的运动部件,只需要保证自身的圆度、表面粗糙度以及重量分布精度即可,圆度公差需要控制在0.05mm以内,保证滚动过程中不会出现跳动。很多人会误以为凹坑只是为了增加摩擦力,实际上其核心作用是优化气动性能,光滑球体在高速飞行时边界层会提前分离,形成较大的尾流区,压差阻力占比很高,而凹坑结构可以让边界层形成湍流,延迟分离点,缩小尾流区范围,最终能让飞行距离提升30%左右。建模时如果需要做后续的仿真分析,可以直接在模型基础上提取外表面做流体域划分,不需要额外修补几何,这就要求建模时所有特征都做实体化处理,避免出现曲面缝隙、非流形几何等问题,减少后续仿真前的几何清理工作量。对于体育用品生产企业来说,这类三维模型可以直接用于模具设计,凹坑的排布精度直接决定模具的加工难度,建模时需要将所有凹坑的特征参数做关联设计,方便后续根据测试结果调整凹坑深度、直径以及排布密度,不需要重新绘制整个模型。另外,球体表面的合模线位置需要避开凹坑密集区域,尽量设置在凹坑排布的间隙处,降低后续合模线打磨的工作量,保证成品表面的一致性。
