复古双作用活塞式蒸汽动力装置结构

　　这套双作用蒸汽动力结构，核心依托蒸汽压差推动活塞做往复直线运动，再通过曲柄连杆机构将直线动能转化为飞轮的旋转动能输出，区别于单作用蒸汽机仅靠活塞单侧进汽做功的结构，双作用设计可在活塞往返两个行程均实现动力输出，在同等缸径、蒸汽压力参数下，扭矩输出连续性与动力密度有明显提升，能大幅降低动力输出的脉动率，适配对转速稳定性有一定要求的从动负载。从实际应用场景来看，这类结构最早广泛应用于19世纪的工业生产动力源、小型船舶推进、工厂机床集群的集中动力输出端，即便在当下，这类结构也常作为热能动力教学演示载体、复古动力爱好领域的复刻原型，部分小型低压改造版本还可用于低功率余热回收场景的动力演示单元。

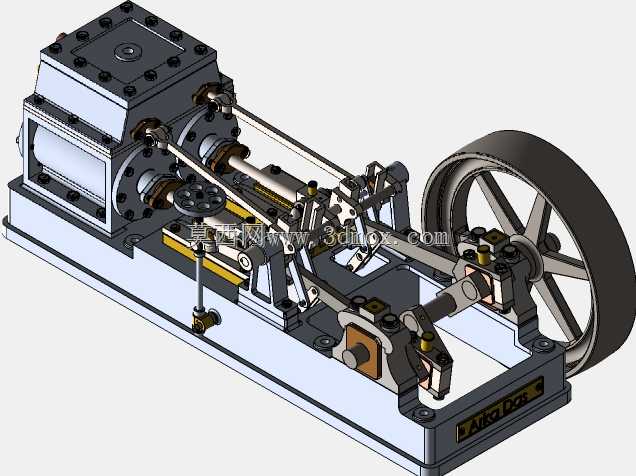

　　从结构设计逻辑来看，整套装置采用卧式集成安装布局，所有功能组件均固定在一体式铸造机座上，机座表面加工有对应各组件的定位安装凸台与螺栓孔位，可保证各运动副的同轴度与平行度公差，避免长期运行出现偏磨、卡滞问题。核心的汽缸组件采用方形端盖螺栓紧固结构，汽缸内壁做珩磨处理保证活塞环的密封性能，活塞两侧分别设置独立的进排汽通道，配合滑阀配气机构实现进排汽时序的精准切换，滑阀的动作通过与曲轴联动的偏心轮驱动，无需额外控制单元即可实现配气动作与活塞行程的同步匹配，整套配气逻辑为纯机械联动，可靠性极强，可在无电控辅助的工况下持续稳定运行。

　　传动端的曲柄连杆机构采用剖分式连杆大头设计，方便与曲轴曲柄销的装配与后期维护，连杆小头通过活塞销与活塞连接，运动副位置均设置有润滑油杯，可通过手动注油实现摩擦面的润滑，降低运行磨损。曲轴输出端直接连接大直径辐条式飞轮，飞轮自身的转动惯量可储存做功行程的多余动能，带动活塞完成排汽、压缩的非做功行程，同时抵消曲柄连杆机构运动产生的转速波动，保证输出轴转速的均匀性，飞轮端面还加工有传动带轮槽，可通过平带或V带将动力输出至从动设备。

　　安装边界方面，整套装置的重心集中在机座中下部，机座底部预留有四个地脚螺栓安装孔，安装时需保证机座安装平面的平面度公差不超过0.1mm/m，避免机座受力变形导致曲轴、汽缸的同轴度超差；汽缸侧的进汽接口需匹配对应压力等级的蒸汽管路，管路需设置疏水阀避免冷凝水进入汽缸造成液击损坏；运动端的飞轮、曲柄连杆区域需加装安全防护网，避免运行过程中异物卷入或人员误触造成安全事故。

　　在结构细节处理上，配气滑阀的阀套与阀芯采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证阀芯动作的灵活性，又能减少蒸汽泄漏量提升做功效率；活塞环采用开口式弹性金属环，安装时相邻活塞环的开口需错开120度以上，保证活塞两侧的蒸汽密封性能；各轴承位置采用滑动轴承结构，轴瓦采用锡青铜材质，具备良好的减磨性能与嵌藏性，可适应长期连续运行的磨损需求。整套结构的设计没有冗余的复杂组件，所有功能部件均服务于蒸汽能量到旋转机械能的转换，各部件的受力路径清晰，装配逻辑符合机械加工的工艺要求，既还原了早期蒸汽动力装置的结构特点，也对部分组件做了性能优化，可直接作为动力类结构设计的参考原型，也可用于热能动力转换过程的教学演示载体。
