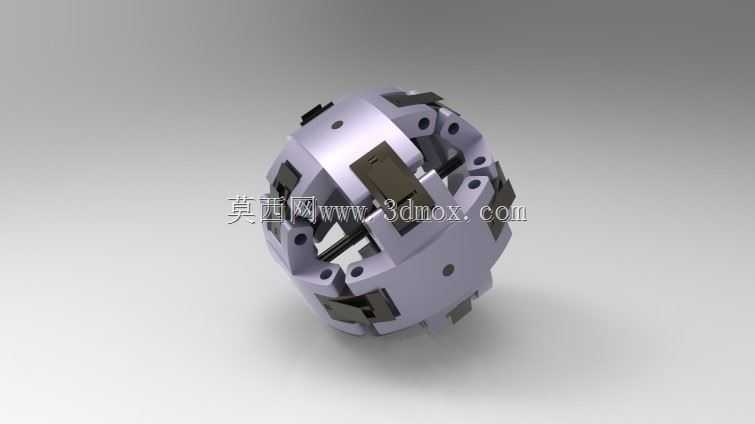

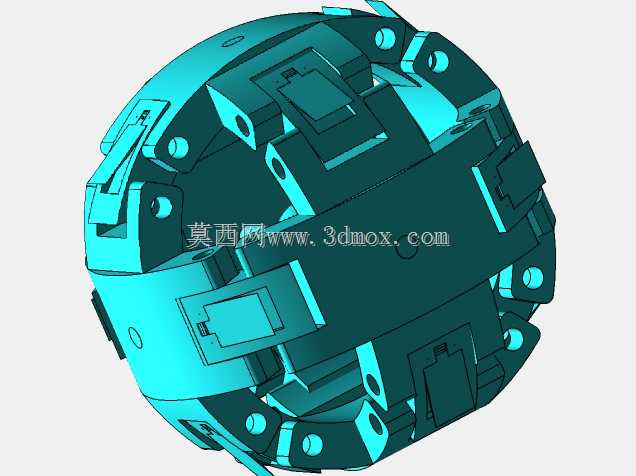

可飞行变向多关节翼面概念球形装置

　　这款球形可动翼面装置的设计初衷，是突破传统固定翼、多旋翼飞行器的外形局限，探索全对称外形载具在复杂空域内的机动可能性，目前的结构方案可适配狭小空间巡检、复杂地形探测等对载具通过性要求较高的场景，全对称的球形外壳在碰撞到障碍物时不会出现固定翼机型易卡滞、旋翼易打桨损坏的问题，哪怕在管道、楼宇缝隙这类不规则空间内移动，也能依靠球面的顺滑轮廓完成滑移脱困，不会因为局部结构突出造成卡阻。从功能实现逻辑来看，整个装置的姿态调整完全依赖分布在球面各位置的可动关节翼面，没有传统飞行器的固定舵面或者独立旋翼结构，每一组翼面都通过独立的铰接结构与球体内置的支撑骨架连接，翼面的开合角度可在0度到60度之间连续调节，当所有翼面处于0度闭合状态时，

　　整个装置外轮廓为完整球面，风阻系数降到最低，适合高速直线移动；当需要调整飞行方向时，对应方位的翼面打开到指定角度，通过改变局部区域的空气动力分布，产生指向目标方向的侧向力矩，不需要调整整个球体的朝向就能完成变向动作，响应速度比传统靠整体倾转实现变向的载具更快。在结构设计层面，整个球体的支撑骨架采用分瓣式拼接结构，每一个关节安装位都预留了标准的铰接轴孔与走线空间，翼面的驱动组件内嵌在骨架的空腔内，不会突出球面破坏整体的气动外形，所有关节的转动副都做了限位设计，最大开合角度严格锁定在60度，避免翼面过度张开干扰相邻位置的其他翼面动作，同时在铰接位置预留了密封结构安装槽，可根据使用场景加装防尘、防水密封圈，适配户外雨天、

　　扬尘环境下的作业需求。从安装边界与尺寸适配角度考虑，整个球体的外径可根据载荷需求做等比例缩放，最小可做到掌心尺寸用于室内密闭空间探测，放大后也可搭载更多探测模块用于户外作业，球体的中心位置预留了通用载荷安装舱，可根据实际使用需求搭载图像采集、环境参数检测等不同功能的模块，载荷舱与外围骨架之间采用减震连接结构，避免翼面动作产生的振动传递到载荷模块影响检测精度。不同于传统飞行器需要考虑起降场地的平整度要求，这款球形装置可在任意角度完成着陆，落地后所有翼面闭合即可形成稳定的支撑结构，不需要额外的起落架装置，进一步降低了整体结构重量，哪怕降落在倾斜的坡面、凹凸的碎石地面，也能依靠球面的接触自适应保持稳定，不会出现侧翻损坏的问题。

　　在气动逻辑的验证过程中，每一组翼面的外形弧度都经过多轮调整，确保翼面打开时产生的气动力矩线性可控，不会出现力矩突变导致的姿态失控问题，不同方位翼面的动作配合逻辑也做了冗余设计，当单组翼面出现故障无法动作时，相邻位置的翼面可通过调整开合角度补偿缺失的力矩，保证装置依然能够完成基本的飞行与变向动作，不会因为单点故障直接坠毁。整个结构的连接部位全部采用快拆设计，不需要专用工具就能完成翼面、驱动组件的更换维护，日常检修时只需要拆开对应位置的骨架分瓣，就能接触到内部的驱动与电路模块，维护效率比一体化结构的飞行器提升不少。
