带指纹插槽的RFID门禁读卡模块壳体结构

　　在出入口管控类电子设备的结构开发流程里，这类带指纹模块预留插槽的RFID读卡单元壳体，是门禁系统前端感知层的核心承载结构，日常主要部署在写字楼单元门、小区单元出入口、机房管控门、实验室权限门这类需要身份核验的场景，承担RFID射频读卡、指纹识别模块的安装固定，同时为内部电路板、接线端子提供防护，隔绝日常使用中的灰尘、轻微溅水与外力磕碰。从实际落地的选型需求来看，这类壳体不需要在原型阶段集成实际功能模块，核心是提前验证结构装配的匹配度，给后续硬件选型预留足够的适配空间，避免后期开模后出现模块装不进、接线空间不足、安装孔位和现场预埋底盒不匹配的问题。

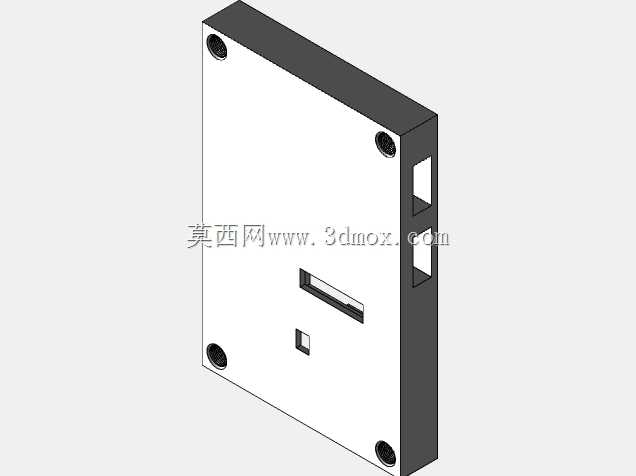

　　设计思路上，这款原型壳体优先考虑了装配的容错性，整体采用方正的薄型长方体构型，四个角位预留的沉头安装孔，是按照常规86型门禁底盒的安装孔距做的适配，孔位做了沉台设计，安装后螺丝头不会突出壳体表面，既避免刮蹭过往人员，也能让壳体贴合安装面更平整，不会出现翘边缝隙。壳体侧边预留的两个矩形开口，分别对应RFID读卡天线的馈线出口、指纹模块的排线出口，开口尺寸留了0.3mm的装配余量，方便后期穿线时不会卡滞，也能给线材的弯折预留空间，避免排线长期处于弯折应力下出现断线故障。正面预留的长条形开槽是指纹模块的采集窗口位，下方的小方形开槽是状态指示灯的透光灯罩位，开槽边缘做了0.2mm的倒角处理，既可以去除加工后的锐边，也能在安装面板饰条时起到定位导向的作用，不会出现饰条装偏卡缝的问题。

　　从安装边界的角度考量，这款壳体的厚度控制在常规门禁前端设备的常用尺寸区间，安装后突出墙面的距离不会过大，避免人员通行时剐蹭磕碰，壳体的侧边壁厚按照常用的塑胶件壁厚标准设计，既保证足够的结构强度，在受到轻微外力撞击时不会出现开裂变形，也不会因为壁厚过大导致整体重量增加，给安装固定带来额外负担。壳体内部的筋位布局（原型阶段预留的结构空间）围绕电路板固定柱做了均匀分布，既可以增强壳体的整体刚性，避免注塑成型后出现翘曲变形，也能给电路板和壳体壁之间留出足够的安全间隙，避免电路板上的元器件贴到壳体内壁出现短路风险。

　　在实际工程应用里，这类原型结构的验证环节非常关键，很多门禁设备在后期量产时出现的装配问题，大多是原型阶段没有预留足够的适配空间导致的，比如指纹模块的插槽深度如果留得不够，模块装进去后采集面会突出面板，既影响外观也容易被外力刮坏；如果插槽深度过深，采集面凹陷过多，用户按指纹时无法完全贴合采集面，会导致识别成功率下降。这款原型在设计时特意把指纹插槽的深度做了可调余量的预留，后期可以根据实际选用的指纹模块厚度，在筋位上做少量修模就能适配，不需要大幅改动壳体整体结构。另外RFID读卡区域的壳体壁厚做了均匀化处理，避免壁厚不均导致射频信号被屏蔽或者出现信号折射，影响读卡的有效距离和识别稳定性，毕竟金属材质或者过厚的塑胶层都会对13.56MHz的RFID信号产生衰减作用，原型阶段就把读卡区域的壁厚控制在合理区间，能减少后期射频调试的工作量。

　　接线端的开口位置特意设置在壳体的侧下方，这样安装后线材是从下方引出，顺着墙面走暗线或者明线都更美观，也能避免雨水顺着线材流进壳体内部，哪怕是安装在半室外的单元门位置，轻微的雨水溅落也不会顺着开口渗进壳体内，提升了设备在不同安装场景下的环境适应性。四个安装孔的位置避开了内部电路板的布设区域，安装时打螺丝不会顶到内部的电路板或者元器件，也给后期维护拆卸留出了操作空间，不需要拆开整个面板就能拧下固定螺丝，维护时的操作效率更高。
