传感器配套离心式叶轮转子结构设计

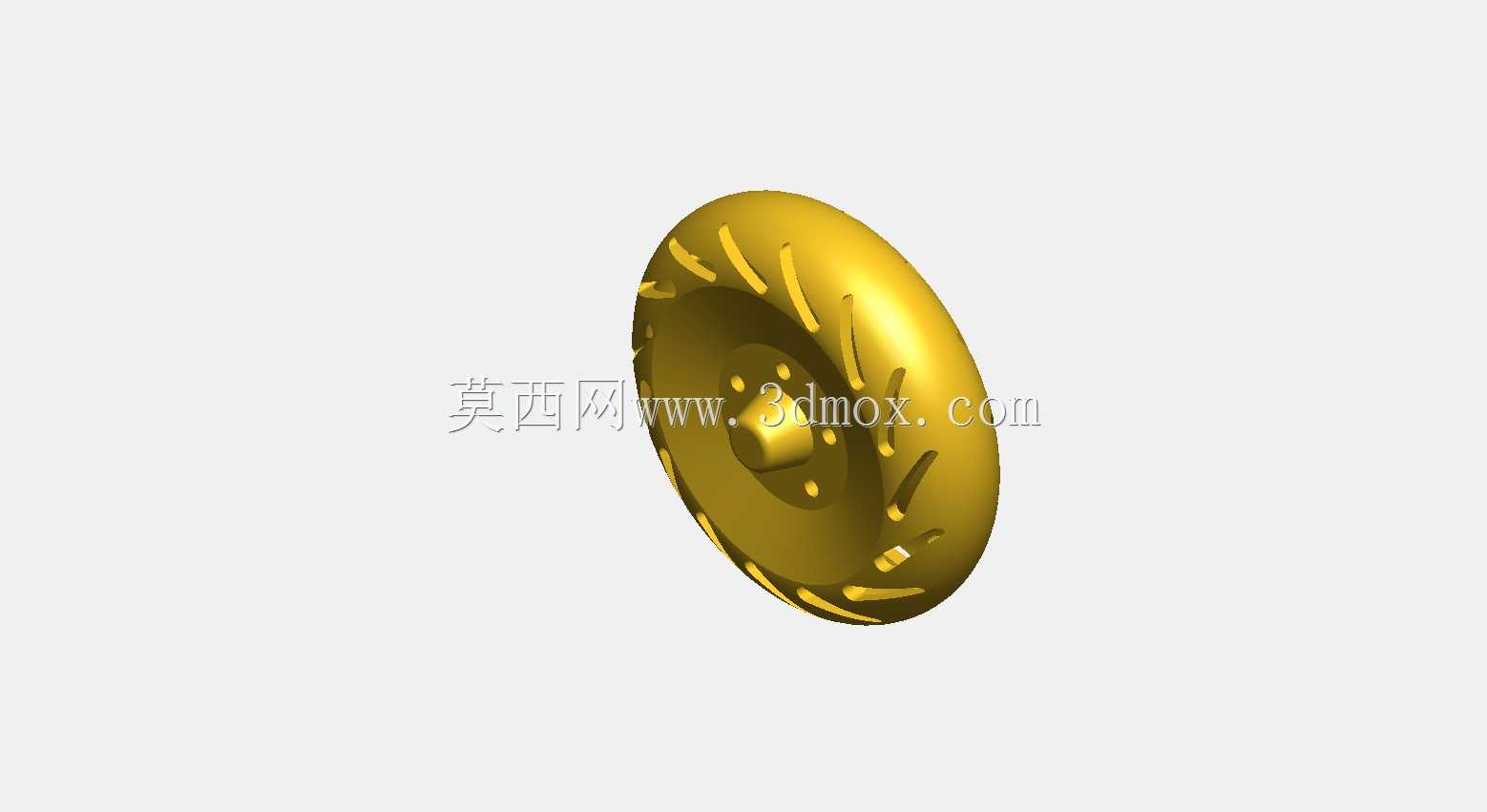

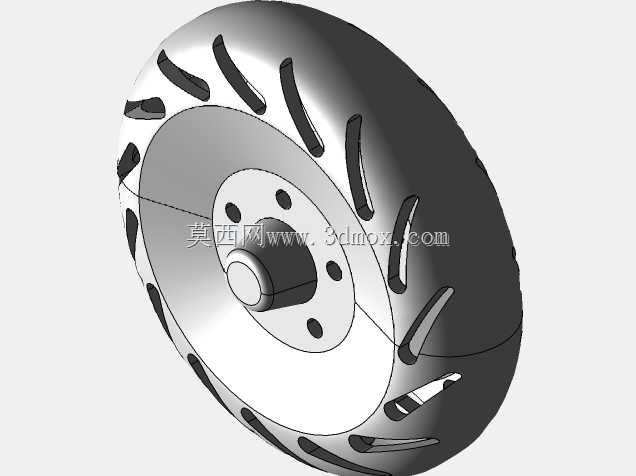

　　在流体检测类传感设备的配套结构中，这类带曲面叶片的盘式转子是核心的动能转换部件，常见于流量传感、转速监测类的工业传感装置中，直接决定传感单元的信号采集精度与运行稳定性。不同于普通传动结构的转子，这类适配传感器的转子在设计时首先要平衡转动惯量与流体响应灵敏度的关系，整体采用薄型圆盘基体结构，中心设置带定位凸台的安装孔位，孔周均匀分布的小尺寸安装沉孔用于和传动轴做周向固定，避免高速转动时出现相对滑移导致的信号采集偏差。叶片采用前倾式曲面构型，沿圆盘外圆周向等距排布，叶片型线经过流体力学优化，在低流速工况下也能获得足够的转动力矩，保证传感器在小流量区间的信号输出线性度，同时叶片与圆盘基体采用一体化圆弧过渡设计，减少流体经过时的紊流扰动，

　　降低转动过程中的振动噪声，避免振动干扰传感单元的检测精度。从安装边界来看，这类转子的轴向厚度控制在适配传感器腔体的尺寸范围内，外圆直径与腔体内壁保留均匀的微小间隙，既不会因为间隙过大导致流体泄漏损失动能，也不会因为间隙过小在受热膨胀时出现卡滞故障。设计过程中需要重点做动平衡校核，由于这类转子的工作转速区间跨度大，从每分钟数百转到上万转不等，每一片叶片的曲面轮廓度、位置度公差都需要严格控制，整体动平衡精度要达到G2.5级以上，避免高速转动时产生的离心力导致传动轴磨损，或是引发共振影响传感器的检测稳定性。在实际应用场景中，这类转子多安装在传感器的流体通道内，当被测介质流经叶片区域时，流体动能推动转子匀速转动，

　　传感单元通过检测转子的转动频率换算得到对应的流速、流量参数，因此转子的转动阻尼直接影响检测精度，设计时除了优化叶片型线降低流体阻力，还要对中心安装孔的配合公差做精细化设计，和传动轴之间采用小间隙配合，配合面的表面粗糙度控制在Ra0.8以下，减少转动摩擦阻力，保证低流速下转子也能顺利启动，拓宽传感器的检测量程下限。不同于动力设备上的重载转子，这类传感器配套转子不需要传递大扭矩，因此结构设计上更侧重轻量化与转动灵活性，基体与叶片的壁厚做均匀化处理，避免壁厚差异过大导致注塑或机加工过程中出现变形，保证每一个叶片的角度一致性，防止出现转动时的偏载问题。在结构细节上，叶片的边缘做了微小的倒角处理，避免流体中的微小杂质卡在叶片与腔体的间隙中，

　　同时圆盘基体的背面设置有环形的减重槽，在不降低结构强度的前提下进一步降低转子整体重量，减小转动惯量，让转子在流体流速变化时能够快速响应，提升传感器的动态响应性能。设计建模阶段需要重点验证叶片与圆盘的连接强度，由于高速转动时叶片承受持续的流体冲击，一体化结构的过渡圆角半径需要经过应力校核，避免长期运行后叶片根部出现疲劳断裂问题，同时要考虑不同介质的适配性，结构上不存在积液的死角，在测量有一定腐蚀性的介质时也不会出现介质残留堆积，导致转子动平衡被破坏。这类转子的安装定位依靠中心孔与轴的配合，加上周向的沉孔螺丝锁紧，安装后需要保证转子的端面跳动量控制在极小的公差范围内，避免转动时端面出现窜动，影响旁边的转速检测元件的信号采集准确性。
