汽车发动机曲柄连杆机构连杆结构

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞销与曲轴曲柄销的核心受力构件，其结构合理性直接决定动力转换效率与整机运行可靠性。日常做动力总成结构匹配时，首先要明确连杆的实际工况：燃烧室爆燃产生的推力经活塞传递到连杆小端，再通过杆身传导至大端，带动曲轴做旋转运动，整个工作循环里构件要承受交变的拉压载荷、惯性冲击力，部分工况下还会叠加横向弯曲力矩，这也是连杆结构设计始终围绕强度、刚度、轻量化三个核心维度平衡的根本原因。

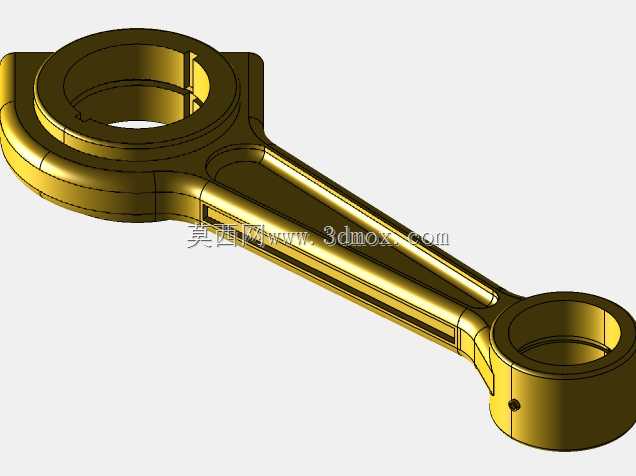

　　从结构细节来看，该连杆采用传统的分体式大端设计，大端孔配套轴瓦安装位，和曲轴曲柄销配合的端面做了精度适配，装配时通过连杆螺栓实现大端盖与杆身的紧固，安装过程中需要严格控制螺栓预紧力矩，避免结合面错位导致轴瓦偏磨。小端为整体式铜套压装结构，和活塞销采用间隙配合，工作过程中可随活塞摆角做微量转动，适配活塞往复运动过程中的角度变化，减少活塞销与孔壁的局部磨损。杆身采用工字形截面设计，这种截面形式能在同等材料用量下获得更高的抗弯截面模量，既可以控制构件整体重量，降低往复运动惯性力，又能保证足够的结构刚度，避免高转速工况下杆身出现失稳变形。

　　实际选型匹配时，首先要确认连杆的大小端中心距，这个尺寸直接决定发动机的曲柄半径与活塞行程的匹配关系，一旦中心距出现偏差，会导致活塞上止点位置偏移，轻则改变压缩比影响燃烧效率，重则出现活塞碰撞气门、缸盖的严重故障。大端孔径需要和对应曲轴的曲柄销直径严格适配，配合公差一般控制在过渡配合区间，保证轴瓦安装后有合适的过盈量，防止工作过程中轴瓦转动堵死油道。小端孔径要匹配对应型号的活塞销外径，铜套内壁需要预留润滑油孔，和杆身内置的油道连通，保证活塞销在往复摆动过程中能得到持续的压力润滑，避免干磨烧蚀。

　　安装边界方面，连杆大端的外圆直径必须小于发动机缸体的缸孔内径，保证装配过程中连杆能顺利从缸孔上方穿入，和曲轴完成对接；大端盖的螺栓凸台高度也要控制在曲轴箱的回转避让空间内，防止曲轴旋转过程中平衡块与连杆大端发生运动干涉。杆身的侧面与曲轴曲柄臂之间要预留足够的侧向间隙，适配曲轴工作过程中的微量轴向窜动，避免出现侧面剐蹭磨损。小端的宽度尺寸要和活塞内部的销座间距匹配，保证连杆小端能顺利卡入活塞销座之间，同时预留合适的侧隙，避免工作过程中活塞销座与连杆小端端面出现硬接触。

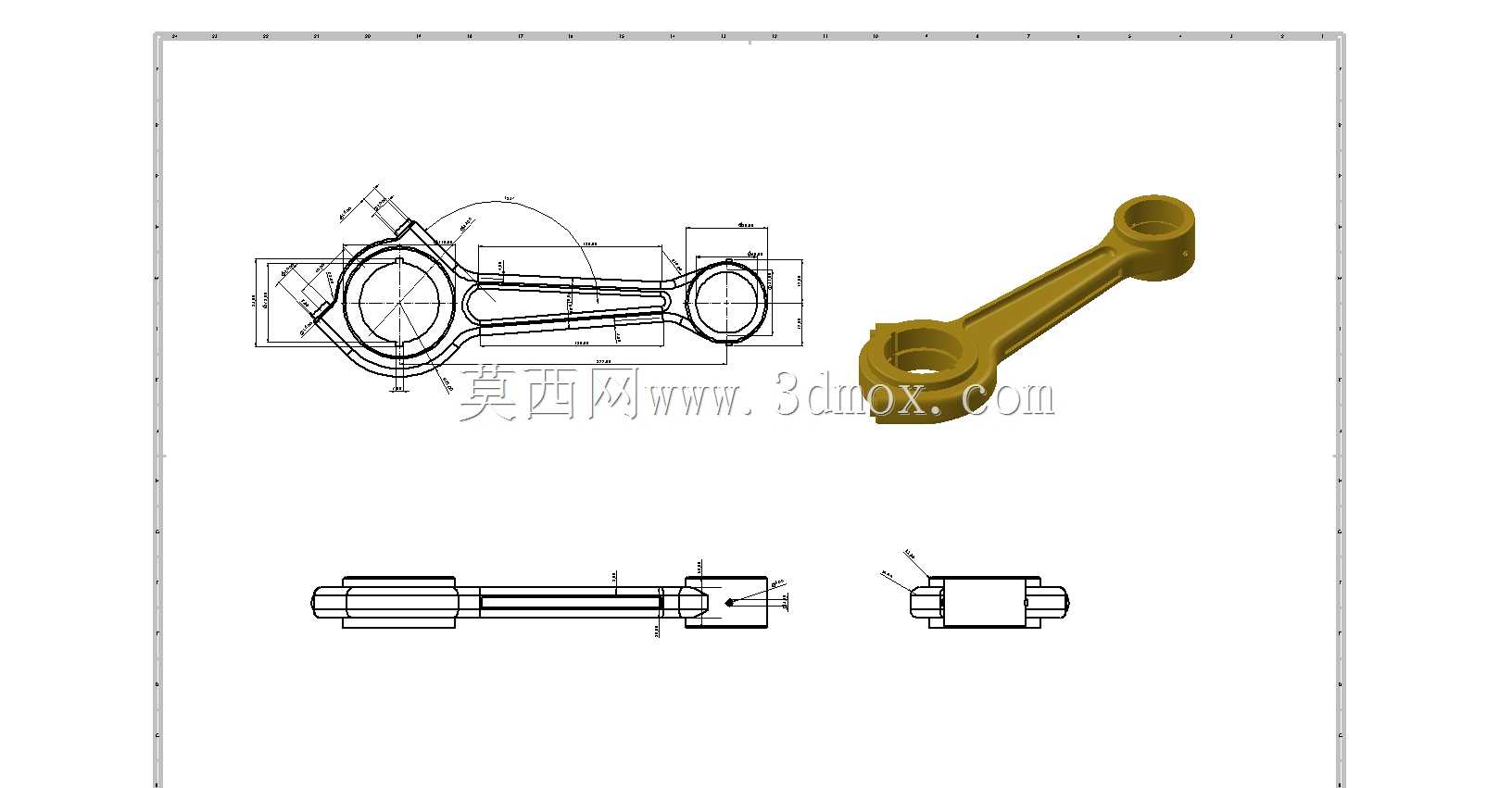

　　从实际应用场景来看，这类连杆除了配套传统的车用汽油、柴油发动机，在通用小型汽油机、农用机械动力、固定式发电机组动力里也有同结构的应用，不同场景下的连杆仅在尺寸参数、材料热处理工艺上有区别，核心的传力逻辑、结构形式基本一致。做三维结构建模时，需要重点关注大小端孔的同轴度要求、杆身截面的过渡圆角处理，所有应力集中的位置都要做圆弧过渡，避免交变载荷下出现应力集中导致的疲劳断裂；大端结合面的定位结构也要精准还原，常见的定位方式有止口定位、套筒定位、锯齿定位，不同定位形式直接影响装配后的大端孔圆度，建模时不能忽略这些细节，否则后续做工程图输出、装配模拟时会出现偏差。

　　日常做连杆结构校验时，还要结合整机的额定转速、最大爆发压力参数，校核杆身的疲劳强度、大端螺栓的连接强度、大小端孔的变形量，确保在最高转速、最大载荷工况下，构件的变形量在允许范围内，不会因为弹性变形导致轴瓦配合间隙消失、活塞销卡滞等问题。另外连杆的重量分组也是实际生产装配中不能忽略的环节，同一台发动机上的连杆重量差需要控制在很小的区间内，减少曲轴旋转过程中的不平衡量，降低整机振动与轴承冲击载荷，这部分虽然是工艺层面的要求，但在做结构设计时就要提前考虑重量控制的冗余空间，通过杆身截面的微调实现重量的精准管控。
