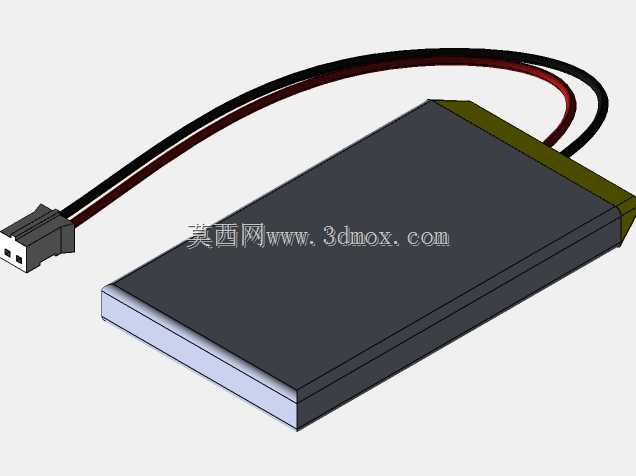

带引出线小型聚合物锂电池结构设计

　　在便携检测仪器、小型传感节点、可穿戴监测设备这类对安装空间有严苛限制的场景里，供电单元的结构适配性往往是整机布局阶段最先要敲定的核心环节，这款带引出线的薄型锂电结构，正是针对这类紧凑安装场景做的适配设计。从实际使用场景来看，这类电芯常被嵌入到工业传感终端的壳体内部，比如设备状态监测的无线振动传感器、小型温湿度采集节点，这类设备本身内部留给供电模块的空间通常是扁平的窄缝，既要求电芯有足够的容量支撑设备连续工作，又不能占用PCB板上的贴片元件安装空间，因此设计时没有采用带焊片的直连结构，而是通过红黑两根引出线将供电接点延伸到PCB的接线端子位置，避开板上的芯片、电容等贴片元件的安装高度，走线时可以顺着壳体内壁的走线槽排布，不会和其他结构件产生干涉。

　　从功能特性上看，这款电芯采用软包叠片结构，外层是铝塑膜封装外壳，相比硬壳圆柱电芯，软包结构的外形可以根据安装空间做扁平化调整，厚度方向的尺寸可以压缩到几毫米级别，能够适配很多异形壳体内部的扁平空腔；引出线采用常规的红黑分色设计，红色对应正极、黑色对应负极，生产装配时不需要额外做线序标识就能快速区分极性，减少装配环节的错接风险，线端预留的长度可以根据不同设备的内部接线距离做裁剪，适配不同的壳体内部走线需求。设计过程中，首先要确定的是电芯的外形边界，要匹配目标设备内部的预留安装槽尺寸，电芯主体的长宽尺寸要比安装槽的内轮廓小0.2到0.3毫米，预留出封装膜的厚度公差以及贴缓冲泡棉的空间，避免装配时电芯被壳体硬挤压导致封装破损；厚度方向要预留0.15毫米左右的间隙，防止电芯在充放电过程中出现轻微膨胀时顶到壳体或者PCB板，造成电路短路或者壳体变形。引出线的出线位置选在电芯短边的一侧居中位置，这个位置在多数小型传感设备里，刚好对应壳体的走线槽开口位置，不需要额外在壳体上开避让缺口，出线处的封装封边做了加宽处理，能承受一定的拉拽力，避免装配或者使用过程中线缆被拉扯时破坏电芯的密封结构，导致电解液漏液。

　　安装边界方面，电芯主体的安装平面要避开PCB板上的发热元件，比如无线发射模块、功率电阻这类工作时会产生温升的器件，要和这类元件保持3毫米以上的间距，防止长期高温环境加速电芯老化，缩短使用寿命；引出线和PCB连接的位置，要在壳体上做对应的压线结构，固定线缆的位置，避免设备在受到振动、冲击时，线缆接点处出现应力集中导致开焊。实际选型适配时，还要注意电芯的极耳位置和引出线的焊接点要做绝缘包裹，防止和壳体内壁的导电结构接触造成短路，通常会在焊接点位置套一层热缩管做绝缘防护，同时也能起到固定焊点的作用。这类薄型锂电的结构设计，核心是在有限的空间内平衡容量、安装便利性和使用安全性，没有多余的冗余结构，所有的外形细节都是围绕紧凑安装、可靠供电的实际需求做的优化，不管是做新设备的结构布局，还是对现有小型电子设备做供电改造，都可以参考这类结构的尺寸边界和出线方式，减少结构适配的反复调整工作量。在做三维建模时，要准确还原电芯的圆角轮廓、引出线的出线角度以及封边的厚度尺寸，这些细节直接影响到后续装配干涉检查的准确性，如果建模时忽略了封边的厚度或者出线的弯折半径，很可能在实际装配时出现线缆被壳体压住、电芯装不进安装槽的问题，建模时还要把电芯表面的绝缘层厚度考虑进去，不要只按内部卷芯的尺寸做模型，否则装配间隙的计算会出现偏差。
