适配标准电池床的端子连接固定座结构

　　在低压直流供电的各类小型设备、户外便携装备、Airsoft战术配件的电池仓改造场景里，经常会遇到标准规格电池床的端子适配问题——市售成品电池座要么端子间距不匹配，要么固定结构无法适配现有设备的仓体空间，要么绝缘防护不到位容易出现短路隐患，很多时候需要自行设计适配的固定连接结构来满足实际装配需求。这个结构的核心作用是作为标准电池与设备供电端子之间的衔接载体，一方面要牢牢卡在电池床的预设安装位上，另一方面要精准对齐电池的标准输出端子，保证供电接触的稳定性，同时还要提供足够的绝缘防护，避免电池正负极与周边金属结构出现短接风险。

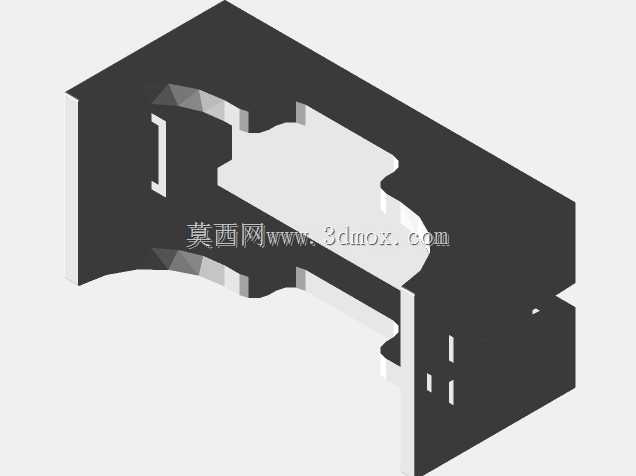

　　从功能特性上看，这个结构采用了一体化的绝缘壳体设计，整体为槽型卡装结构，内侧的型腔完全贴合标准电池的端部轮廓，不需要额外的粘接或者螺丝固定，直接靠型腔的过盈配合就能卡在电池床的对应位置，装配效率很高。壳体上预留的端子避让槽位置完全对应标准电池的端子排布，安装后端子可以直接穿过槽位与设备的供电接片接触，不需要额外的转接导线，减少了线路连接带来的接触电阻和故障点。壳体外侧的定位凸筋和卡槽，是专门对应常见电池床的安装边界设计的，卡入后不会出现横向或者纵向的窜动，哪怕设备在移动、震动的工况下，也能保证连接位置不偏移，不会出现接触不良断电的问题。

　　设计这个结构的时候，首先是从实际装配的痛点出发的：之前在改装战术光学配件的供电结构时，找遍市售的电池座都没法适配现有电池床的安装尺寸，要么是壳体太厚挤占电池的安装空间，要么是端子位置对不准，强行改装的话需要打磨电池床的基体，会破坏原有结构的强度，所以才从零开始做适配设计。设计过程中首先确定的是安装边界尺寸，先实测现有电池床的内部安装空间，包括卡槽的宽度、深度、定位筋的位置，保证做出来的结构可以直接卡装，不需要修改原有基体；然后是端子位置的校准，反复测量标准电池的端子间距、突出高度，在壳体上开出对应的避让槽，槽的尺寸留了0.2mm的装配余量，既不会因为槽太小卡不住端子，也不会因为槽太大导致端子偏移接触不良；绝缘壁厚的设计上，最薄的位置也留了1.2mm的厚度，用常规的PLA或者树脂材料打印就能满足绝缘强度要求，不会出现击穿短路的问题。

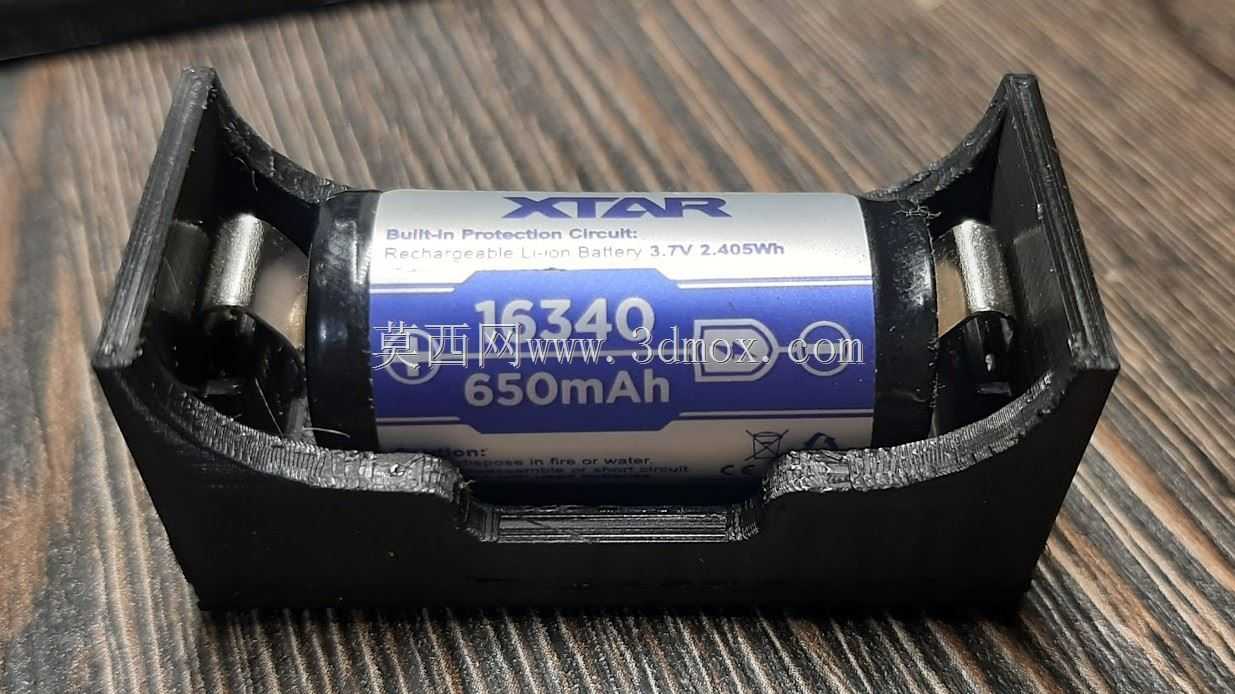

　　外形尺寸上，这个结构的整体外轮廓完全贴合电池床端部的剩余空间，没有突出的多余结构，装入后不会和电池仓的盖板产生干涉，安装后整个电池端部完全被壳体包裹，只有端子位置露出，既可以起到固定端子位置的作用，也能在电池装入的时候起到导向作用，避免电池装反或者端子被碰弯。结构的边角都做了R0.5的圆角处理，没有尖锐的棱角，装配的时候不会划伤操作人员的手，也不会刮破电池的外皮绝缘层。壳体上的几个小的定位缺口，是对应电池床上的原有定位柱设计的，卡入的时候可以快速对位，不需要反复调整位置，哪怕是没有装配经验的人员也能快速完成安装。

　　从实际使用的场景来看，这个结构不仅可以用在战术配件的电池改装上，也可以适配所有使用同规格标准电池床的小型电子设备、便携测量仪器、户外照明装备的电池仓改造，只要安装边界尺寸匹配，直接替换原有损坏的电池座就可以使用，不需要重新开模，小批量制作的话用3D打印就能快速产出，成本很低。结构的受力设计也做了优化，卡装位置的壁厚做了局部加厚，反复拆装也不会出现断裂或者变形，长期使用的可靠性有保证。在做结构验证的时候，特意做了震动测试，把装好这个固定座的电池仓放在模拟震动的平台上连续震动2小时，端子接触电阻没有出现明显波动，固定座也没有出现松动移位的情况，完全满足户外使用、移动设备的工况要求。另外这个结构的设计没有采用复杂的倒扣或者抽芯结构，不管是3D打印还是小规模注塑生产都很容易实现，生产良率很高，不需要复杂的模具结构，后续如果需要调整尺寸适配其他规格的电池，只需要修改型腔和端子槽的尺寸参数就可以快速衍生出不同的版本，设计复用性很强。
