百隆Movento重型隐藏式滑轨三维结构

　　这款重型隐藏式滑轨主要面向高端定制家具、重型储物柜体、工业设备内嵌抽拉结构等场景使用，日常在全屋定制的高柜深抽、实验室重型储物抽屉、工具柜承重抽拉单元中应用十分广泛，区别于普通轻型滑轨，其核心定位是满足大载重下的顺滑抽拉需求，避免长期承重使用后出现滑轨变形、抽拉卡滞、抽屉下坠等常见问题。从结构设计来看，该滑轨采用三节式全拉出结构，能够实现抽屉内部空间的完全外露，不存在取物死角，适配500毫米深度的柜体安装场景，额定承重可达60公斤，足以应对日常存放重型工具、大量书籍、厨房储物重物等使用需求。滑轨的主体采用冷轧钢冲压成型，截面做了多道加强筋弯折设计，在不额外增加材料厚度的前提下提升了整体的抗弯折性能，轨道内部的走珠结构采用对称式排布，

　　抽拉过程中受力均匀，不会出现单侧偏载导致的滑动阻力骤增问题。安装边界方面，该滑轨属于隐藏式底装结构，安装时固定在抽屉底部两侧，不会外露在抽屉侧面影响柜体外观，适配的抽屉侧板厚度有明确的适配区间，安装时需要预留对应的侧边间隙与底部安装空间，滑轨的调节结构集成在前端位置，安装完成后可以对抽屉的上下、左右位置进行微调，抵消柜体加工、安装过程中产生的尺寸误差，保证抽屉面板与柜体的缝隙均匀一致。设计过程中重点考量了长期使用的可靠性，轨道的走珠接触面做了硬化处理，降低反复抽拉过程中的磨损量，滑轨的末端带有阻尼缓冲结构，抽屉推合到末端位置时会自动减速缓慢闭合，不会产生碰撞异响，也避免了抽屉内物品因为碰撞出现移位的问题。

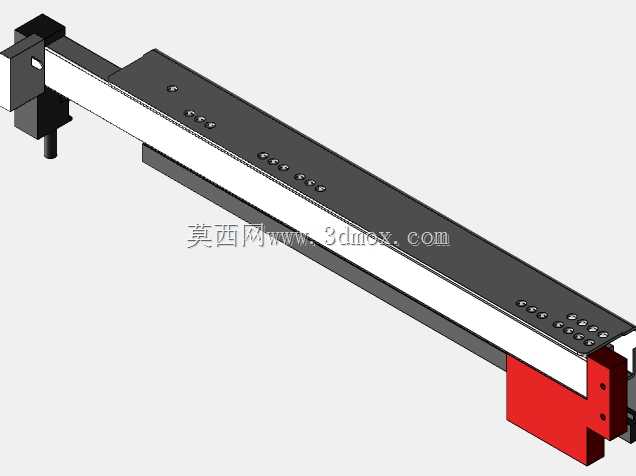

　　滑轨的锁定结构设计在轨道的衔接位置，抽屉拉出到最大行程时会有明确的限位反馈，避免用力过猛导致抽屉直接从滑轨中脱出，拆卸时只需要触发侧边的解锁卡扣，就可以将抽屉整体从柜体上取下，方便后续的柜体清洁与维护。在实际选型过程中，需要重点核对柜体的内部深度、抽屉的自身重量加上存放物品的总重量是否在滑轨的承重范围内，同时要确认安装面的平面度，如果安装面存在明显的高低差，会导致滑轨受力扭曲，直接影响抽拉手感与使用寿命。建模过程中还原了滑轨的所有安装孔位、调节结构、走珠排布与截面细节，能够直接用于家具结构的干涉检查、安装模拟，也可以作为五金选型阶段的装配参考，帮助设计人员提前确认安装间隙，避免生产阶段出现尺寸不匹配的问题。不同于普通侧装滑轨，

　　这款底装隐藏滑轨的受力点集中在抽屉底部，对于抽屉侧板的强度要求更低，即使是采用较薄的板材制作抽屉，也不会出现侧板变形的问题，同时隐藏式的结构能够让家具的外观更加简洁，适配现代简约、轻奢等多种家具设计风格。滑轨的表面采用黑色电泳处理，具备不错的防锈能力，即使在厨房、卫生间等相对潮湿的使用场景下，也不容易出现锈蚀卡滞的问题，表面的涂层附着力强，长期摩擦也不容易出现掉漆的情况。在装配结构设计上，滑轨的固定端与活动端之间的配合间隙经过精准调校，抽拉过程中不存在明显的晃动量，抽屉闭合后不会出现上下、左右的旷量，保证了使用过程中的稳定性。
