双孔矩形安装固定连接板结构设计

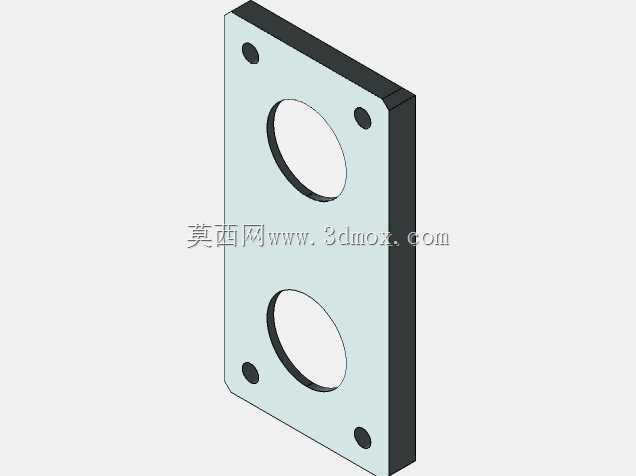

　　在自动化装配工位、模块化教具搭建、小型检测设备的机架拼接场景中，这类带双过孔的矩形安装板是非常常见的连接构件，很多时候它承担的是两个平行排布的轴类、套筒类零件的定位支撑，同时通过板体四角的安装孔完成与相邻型材、支架的刚性固定。从实际使用的角度看，这类板件的设计首先要匹配被支撑零件的外径公差，板上两个大尺寸通孔的同轴度、孔间距公差直接决定了后续装配时两根穿装杆件是否会出现别劲、卡滞的问题，要是孔位偏差超过0.1mm，批量装配时就会出现部分零件无法顺利穿入的情况，反而增加现场修配的工作量。

　　设计这类板件的时候，首先要确定的是安装边界：板体的整体厚度要根据承载的侧向力来核算，要是只是用来做轻质传感器、导向轴的支撑，3-5mm的冷轧钢板或者硬质工程塑料就能满足刚度要求，不会在长期受力后出现板件翘曲；如果是用来承载传动类零件，就要适当增加板厚，或者在板体背面增设加强筋来抵消弯矩。四角的安装孔位置要避开两个大通孔的应力集中区域，孔边到板边缘的距离不能小于孔径的1.5倍，不然紧固螺丝的时候容易出现板边开裂的问题，尤其是用脆性工程塑料制作这类零件的时候，这个尺寸边界必须严格控制。

　　从功能特性上来说，这种双孔结构的安装板相比单孔悬臂式的支撑结构，整体稳定性要好很多，两个孔位同时对穿装零件形成两点支撑，能有效减少杆件端部的径向跳动，在一些对位置精度要求不高的导向机构里，甚至可以直接用这种板件替代带座轴承，降低整体的物料成本。板体的外形做直角矩形处理，一方面是方便下料加工，不管是钣金冲压、铣削加工还是3D打印，矩形轮廓的加工路径最简单，加工效率最高；另一方面直角边也方便安装时做定位靠齐，现场装配的时候只要把板边靠在型材的定位槽边上，就能快速找正孔位的朝向，不用反复调整角度。

　　实际选型应用的时候，要注意两个大通孔的孔径要比穿装的杆件外径大0.2-0.5mm的间隙，这个间隙量既可以补偿加工带来的孔位误差，也能给装配时的调整留出余量，要是间隙留的太小，温度变化带来的材料热胀冷缩可能会把杆件卡死在孔里；间隙留的太大，又会导致支撑的杆件晃动量超标，起不到应有的定位作用。板体表面如果是金属材质的话，一般会做发黑或者镀锌处理，避免长期在车间环境下生锈腐蚀，如果是用在教具类的场景里，还可以做彩色阳极氧化或者喷塑处理，和其他积木类配件做颜色区分，方便快速识别分拣。

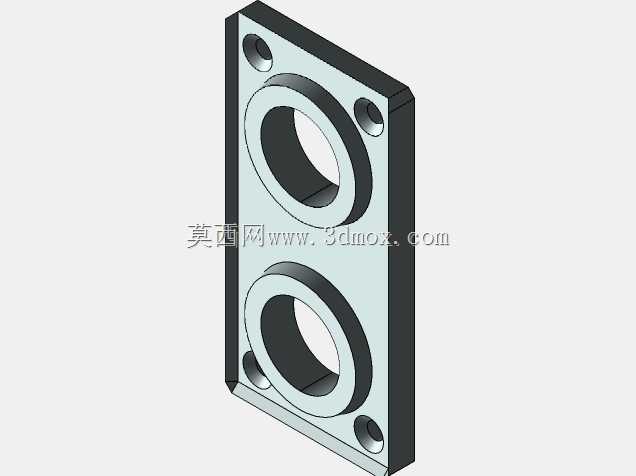

　　很多人在设计这类连接板的时候容易忽略孔口的倒角处理，实际上两个大通孔的两端都要做0.5mm左右的倒角，一方面是去除加工留下的毛刺，避免装配的时候刮伤穿装杆件的表面，另一方面倒角也能起到导向作用，穿装杆件的时候更容易对准孔位，提升装配效率。四角的安装孔如果是用来穿螺丝的，最好做沉头处理，让螺丝头能完全埋入板体表面，不会突出板件影响其他相邻零件的安装，沉头孔的深度要根据所选螺丝的头部高度来确定，保证螺丝锁紧之后不会高出板面。

　　在模块化搭建的场景里，这类双孔板还可以作为转接件使用，比如把不同直径的气缸、导杆通过这个板件连接到同一安装基准面上，只要调整两个大孔的直径，就能适配不同规格的标准件，不用重新设计整个安装基座，能大幅缩短非标设备的设计周期。板件的整体长宽尺寸要根据安装空间来确定，不能一味追求大尺寸带来的高刚度，要在满足强度要求的前提下尽量缩小板件的轮廓尺寸，减少整体结构的占用空间，同时也能降低材料成本。要是安装空间比较紧凑，还可以把板体的四个直角做倒圆角处理，避免尖锐的直角划伤装配人员，也能减少和周边零件的干涉风险。
