1/2规格圆柱式斯贡传感元件结构

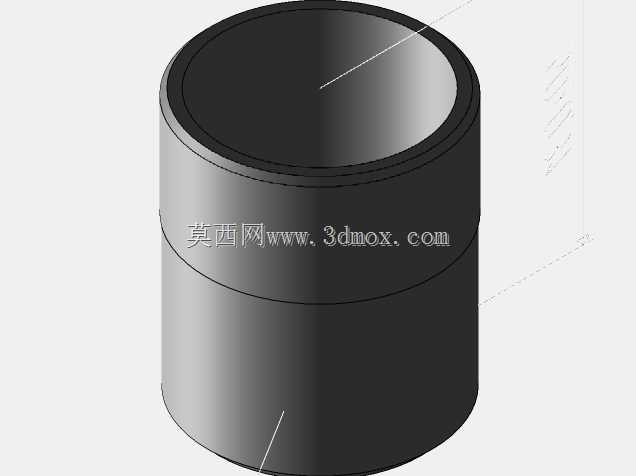

　　在工业自动化检测、流体管路状态监测的场景里，这类圆柱式传感元件是管路系统感知工况参数的核心接触部件，常被安装在工业流体输送管线、小型气动液压支路、设备冷却循环管路的1/2英寸标准接口位置，用来采集管路内部的压力、介质存在状态或者流体通断相关的物理信号，为整套设备的控制系统提供实时的工况反馈，避免管路出现堵转、泄漏、压力异常时设备无法及时做出响应，引发生产故障或者安全隐患。从结构设计的角度看，这款元件采用通体圆柱的外形布局，整体没有突出的外置结构，外壳做了阶梯式的直径分段设计，靠近安装端的位置做了适配标准管螺纹的结构段，能够直接和管路的内螺纹接口旋合装配，不需要额外设计转接安装座，大幅降低了现场安装的配件成本与装配工时。

　　外壳的中段做了等直径的圆柱面设计，这个区域是内部传感核心元件的容纳腔，壁厚经过受力校核，既能够承受管路内部的常规工作压力，又不会因为壁厚过大导致整体重量超标，同时圆柱面的加工公差控制在合理范围，方便安装时使用扳手等工具夹持施力，不会出现打滑或者夹伤外壳的问题。元件的顶端是封闭的平端面结构，这个位置是信号输出或者接线端的安装区域，平端面的设计可以让接线防护套或者端盖完全贴合密封，避免车间内的切削液、粉尘、水汽进入元件内部，损坏内部的敏感检测元件，防护等级可以满足常规工业车间的使用要求。在实际选型适配的时候，需要注意这款元件的安装边界，其整体外径要匹配安装位置的周边空间，因为是直接旋入管路接口，安装时需要预留足够的扳手操作空间，

　　旋合深度要和管路接口的螺纹长度匹配，避免旋入过深顶到管路内部的流道，或者旋入过浅导致密封失效出现泄漏。内部的传感核心元件被完全包裹在金属外壳内部，和外壳之间做了定位隔层设计，既可以避免外部的机械振动直接传递到敏感元件上，影响检测信号的稳定性，又可以起到电磁屏蔽的作用，减少车间内变频器、伺服电机等设备产生的电磁干扰，保证信号输出的准确性。在不同的应用场景里，这类元件可以根据检测需求更换内部的敏感芯体，不需要改动外部的安装结构，就可以适配压力检测、液位检测、流体存在检测等不同的工况需求，这种模块化的设计思路可以大幅降低备件的储备种类，设备维护时只需要更换内部芯体就可以完成维修，不需要整体拆卸管路中的元件外壳，减少维护时的管路拆装工作量，

　　降低维护过程中出现管路密封失效的风险。从建模的角度看，这款元件的结构特征全部采用回转体建模逻辑，所有阶梯段的同轴度公差需要严格控制，保证螺纹段和主体圆柱面、顶端端面的同轴度，避免安装后出现歪斜，影响密封效果或者信号采集的准确性。螺纹段的尺寸严格遵循1/2英寸标准管螺纹的参数，建模时需要注意螺纹的牙型角、螺距、公差带的匹配，保证和标准管路接口的互换性，不需要二次修配就可以顺利装配。外壳表面的粗糙度设计也结合了实际使用需求，夹持区域的粗糙度略高，方便扳手夹持施力，非夹持区域做光滑处理，减少污渍附着，方便日常清洁维护。在管路系统布局设计时，这类圆柱式传感元件因为外形规整，没有多余的外凸结构，可以适配紧凑的管路布局场景，即使在管路排布密集的设备内部，也不会和周边的管路、结构件发生干涉，相比带外置接线盒或者异形结构的传感元件，空间适配性更强。同时，全金属的外壳结构具备足够的抗机械冲击能力，在设备运输、安装、日常运行过程中，即使受到轻微的磕碰，也不会出现外壳破损导致内部元件失效的问题，耐用性更强，适合在工况相对复杂的工业生产现场使用。
