硅PIN光电二极管传感检测组件结构

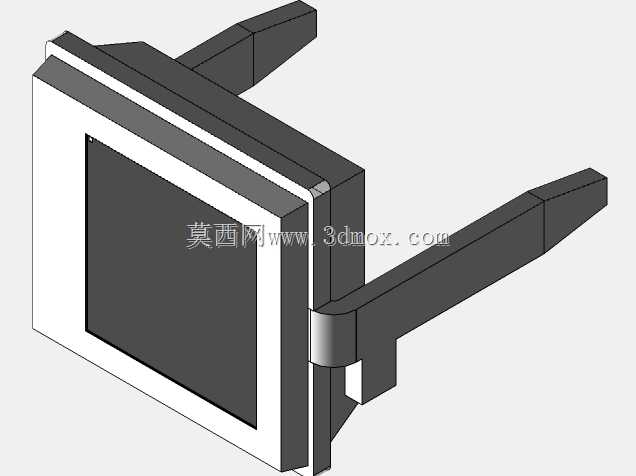

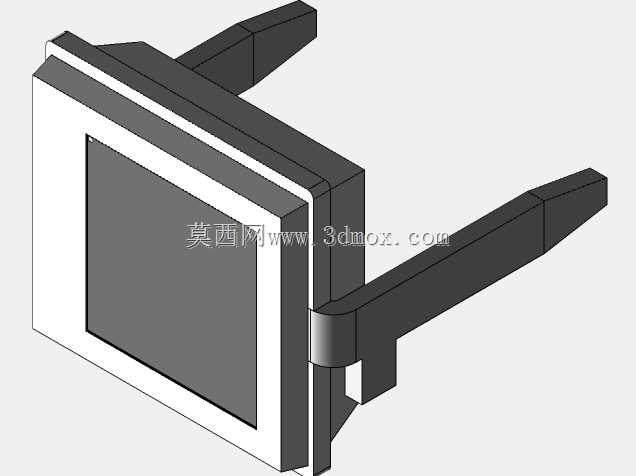

　　在工业光电检测场景里，这类硅PIN光电二极管组件常被嵌入各类检测工位的面板上，用来完成光信号到电信号的转换，常见于流水线物料到位检测、透光率检测、转速计数这类需要非接触式光感采集的工位，相比普通光电管，硅PIN结构的结电容更低，响应速度更快，能适配中高速的检测节拍，不会因为信号滞后出现漏检误判。从结构设计来看，这个组件采用了面板嵌入式的安装逻辑，前端是齐平的方形感应面，边框做了阶梯式的限位结构，安装时只需要在设备面板上开出对应尺寸的方孔，将主体从面板正面推入，两侧的弹性卡扣就会自动卡在面板背面，不需要额外打螺丝固定，拆装维护的时候只需要从背面按压卡扣就能推出组件，这种快装结构在批量设备组装的时候能大幅减少装配工时，

　　也方便后期现场更换损坏的器件，不用拆解周边的其他结构。组件的感应窗口做了内嵌式设计，窗口平面比前端边框略低一点，能避免安装或者日常擦拭的时候刮花感应面的透光层，边框的直角做了微小的倒角处理，推入安装孔的时候不会卡滞，也不会刮伤面板的喷涂层。两侧的卡扣采用了带加强筋的悬臂结构，卡扣的悬臂长度经过适配，能兼容1.5mm到3mm厚度的常见设备面板，卡扣末端做了导向斜面，推入时斜面受力会让悬臂自动向内收缩，越过面板后靠自身弹性回弹卡紧，卡扣的卡合面做了防滑的细纹处理，设备运行产生振动的时候也不会出现松脱移位的情况。组件的主体外壳采用了屏蔽结构设计，金属质感的外壳层能隔绝周边设备的电磁干扰，避免工业现场的变频器、

　　伺服电机产生的电磁杂波影响光电信号的采集精度，内部的光电管核心位置做了定位凸台，保证感光芯片正好对准前端的透光窗口中心，不会因为装配偏差导致感应范围偏移。从安装边界来看，组件嵌入面板后，背面的伸出长度控制得比较紧凑，不会占用面板后方过多的布线空间，后方的接线端位置做了限位槽，接线端子插入后能被卡槽固定，拉扯线材的时候不会把端子从焊盘上扯落。在实际选型适配的时候，需要注意安装孔的开孔公差控制在±0.2mm以内，开孔边缘不能有毛刺，避免推入时刮伤外壳的屏蔽层，安装时要保证感应面正对被测光的入射方向，偏角不能超过15度，否则会因为入射光量不足导致检测灵敏度下降。这类光电传感组件在计数类工位使用时，要配合遮光罩使用，

　　避免环境杂光直射感应面造成误触发，在伽马射线相关的检测场景中，硅PIN结构的器件也能稳定捕捉对应的光信号，配合后端的放大电路就能输出稳定的检测信号，相比传统的光电倍增管，它的工作电压更低，体积更小，抗震性能更好，更适合在工业现场的移动设备或者振动较大的工位上使用。设计这个三维结构的时候，重点平衡了安装便捷性和屏蔽可靠性，卡扣的悬臂厚度做了多次迭代，既要保证足够的卡合力，又要让装配时的按压力度在合适的范围，不会因为力度太大导致装配工人操作疲劳，也不会因为力度太松导致固定不牢。前端边框的宽度做了统一设计，能和同系列的其他嵌入式仪表、按钮保持一致的面板视觉效果，方便设备面板做统一的布局排版，不会出现边框宽窄不一影响外观的情况。感应窗口的透光件采用了嵌入式卡合固定，不需要打胶密封，装配的时候直接卡入边框的槽位即可，后期如果透光件被刮花，可以单独更换，不需要更换整个组件，降低了维护成本。外壳的拼接处做了错位的止口结构，能阻挡粉尘和少量溅水进入组件内部，适配工业现场多尘、偶尔有切削液飞溅的使用环境，不需要额外做防护外壳就能满足IP54左右的防护等级。
