剪辑D20页传感配套夹持结构件

　　该结构件主要应用于工业传感检测场景中，作为传感单元的配套夹持承载部件使用，常见于自动化产线的物料位置检测、设备运行状态监测工位，负责将圆柱类传感检测元件稳定固定在指定安装位置，避免设备运行过程中的振动、冲击导致传感元件移位，保障检测信号的稳定输出。从实际使用场景来看，这类夹持件多适配外径20mm的圆柱型传感元件，在包装设备、输送线、机床加工工位的传感安装环节应用广泛，能够在不额外加工复杂安装面的前提下，快速完成传感元件的位置固定与角度微调，降低现场安装调试的工作量。

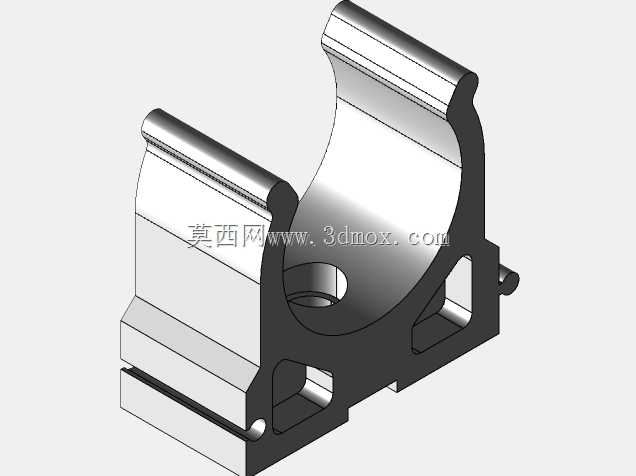

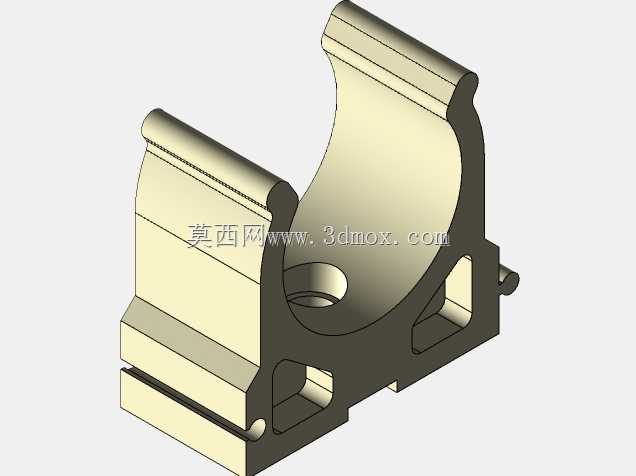

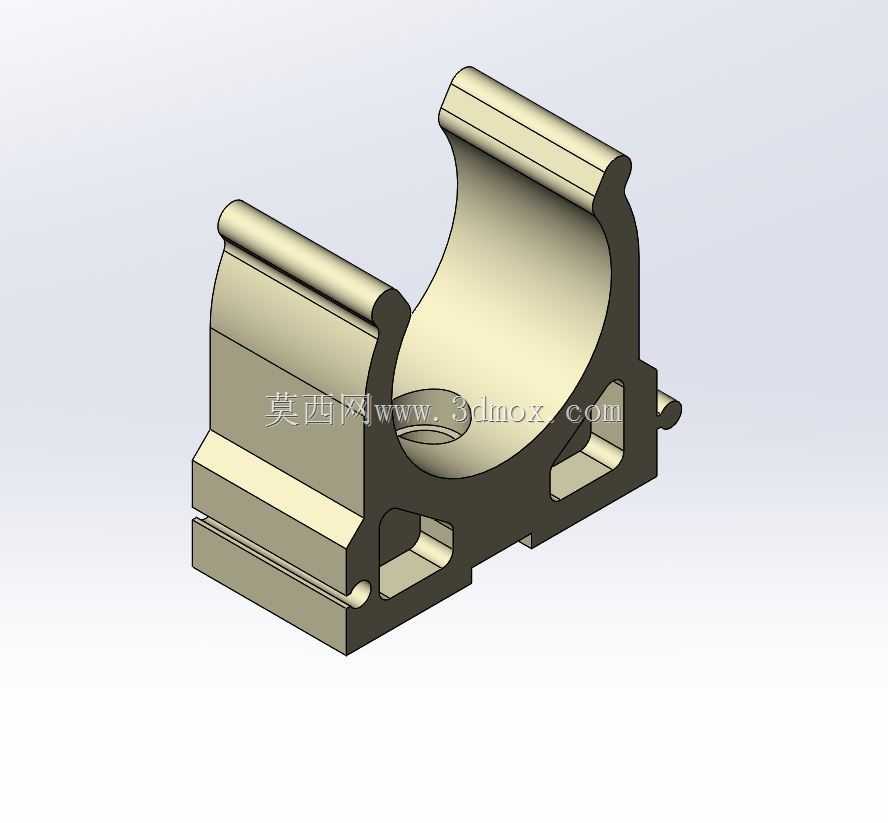

　　从功能特性上看，该结构采用半包式弧形夹持腔设计，弧形内壁与圆柱型传感元件的外圆面贴合度高，夹持接触面积充足，不会出现点接触压伤传感元件外壳的问题，同时夹持腔两侧设置有凸起的限位翻边，能够限制传感元件沿轴向的窜动，避免长期运行后传感元件出现滑移偏移。结构底部设置有标准的导轨适配卡槽，能够直接卡入工业铝型材导轨或者设备安装板的预设凸台，不需要额外设计转接板，安装时仅需从导轨端部滑入指定位置，调整好检测角度后即可通过侧边的紧定结构完成锁止，拆装调整效率远高于传统的平板打孔安装方式。结构侧面预留的凸台结构用于安装紧定螺钉，锁紧时作用力直接作用在传感元件的侧面防滑槽位置，锁止可靠，不会出现长期振动后松脱的问题。

　　设计思路上，该结构优先考虑了安装兼容性与结构强度的平衡，主体采用一体化成型结构，没有多余的拼接部件，避免了装配累积误差对安装精度的影响。夹持腔的弧形尺寸按照20mm外径的公差中值设计，预留了合理的间隙，既能够保证传感元件顺利装入，又不会因为间隙过大导致夹持后出现晃动。底部的卡槽尺寸适配行业通用的15mm宽度铝型材安装导轨，卡槽两侧的避让槽设计能够避开导轨安装面的凸起焊点或者加工毛刺，保证结构件能够平稳贴合在安装基准面上，不会出现翘曲歪斜的问题。结构上设置的多处镂空减重槽，在不降低整体结构强度的前提下减少了材料用量，同时镂空位置能够作为走线空间，方便传感元件的线缆从结构侧面引出，避免线缆与周边运动部件发生干涉。

　　外形尺寸与安装边界方面，该结构件整体长度控制在适配常规传感安装的空间范围内，宽度方向不超过夹持腔外径的1.5倍，不会占用过多的安装空间，适合在设备内部狭窄的安装区域使用。安装时需要预留的操作空间仅需满足侧边紧定螺钉的扳手操作空间即可，不需要预留过大的装配余量，在多传感元件密集排布的工位上，相邻两个夹持件之间的最小间距可以控制在30mm以内，能够有效节省设备的安装空间。结构的整体高度经过优化，夹持中心到底部安装面的高度尺寸匹配常规传感检测的工作高度要求，不需要额外增加垫高块，安装后传感元件的检测面高度刚好处于常规物料的检测高度区间，减少了高度调整的工作量。结构的所有棱边都做了圆角处理，避免安装调试过程中划伤操作人员或者损坏传感元件的线缆外皮，细节设计符合工业设备的安全设计要求。在实际选型使用时，需要确认适配的传感元件外径为20mm，同时确认安装导轨的规格与底部卡槽匹配，安装时先将结构滑入导轨调整到大致位置，装入传感元件后微调检测角度，最后锁紧侧边的紧定螺钉即可完成安装，整个过程不需要复杂的工装工具，现场维护更换也十分便捷。
