发动机套筒分配空间曲柄滑块传动结构

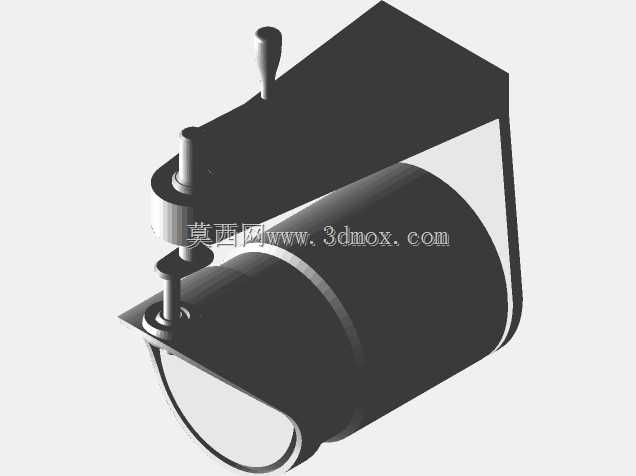

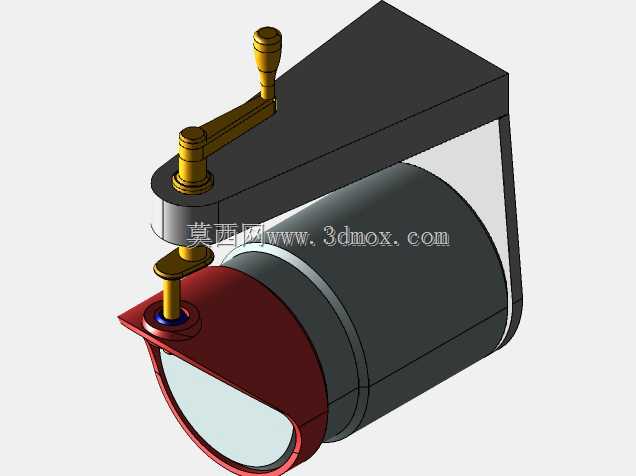

　　这套空间曲柄滑块结构主要服务于内燃机套筒式配气系统的动作执行环节，在小排量单缸试验机、特种用途二冲程动力装置的配气模块中应用较多，区别于传统平面曲柄滑块仅能传递平面内运动的局限，该结构通过空间球面副的引入，可实现固定轴线旋转输入到沿套筒斜向滑动输出的运动转换，适配配气套筒需要沿气缸特定角度往复滑移完成气口开闭的工况需求。从实际功能落地来看，结构的动力输入侧为绕固定轴旋转的曲柄构件，曲柄端部延伸出的指状拨头嵌入套筒端部的球窝型槽内，当曲柄做整周旋转时，拨头可在球窝内同时完成相对滑动与小角度转动，形成等效球形接头的运动约束，避免平面滑块结构在斜向传动时出现的卡滞、偏磨问题；输出侧的套筒为空心薄壁圆筒结构，内壁与气缸套外壁采用小间隙配合，

　　运动过程中套筒沿静止气缸的轴线方向做定行程往复滑动，通过筒壁上预设的气窗与气缸体上的进排气口对位错位，完成配气正时的动作控制。设计过程中首先需要匹配动力端的旋转半径与套筒的工作行程，空间曲柄的偏心距直接决定套筒的滑移行程，需要根据配气相位要求的气口开启高度确定偏心距数值，同时要校核拨头与球窝的接触应力，由于球面接触区域在运动过程中接触点持续变化，需要保证接触应力低于材料的许用接触疲劳强度，避免长期运行出现点蚀失效；其次要处理好运动副的间隙控制，曲柄固定转轴处采用深沟球轴承支撑减小旋转阻尼，拨头与球窝之间预留0.02-0.05mm的配合间隙，既保证相对转动滑动的灵活性，又避免间隙过大导致的传动冲击与配气正时偏差，

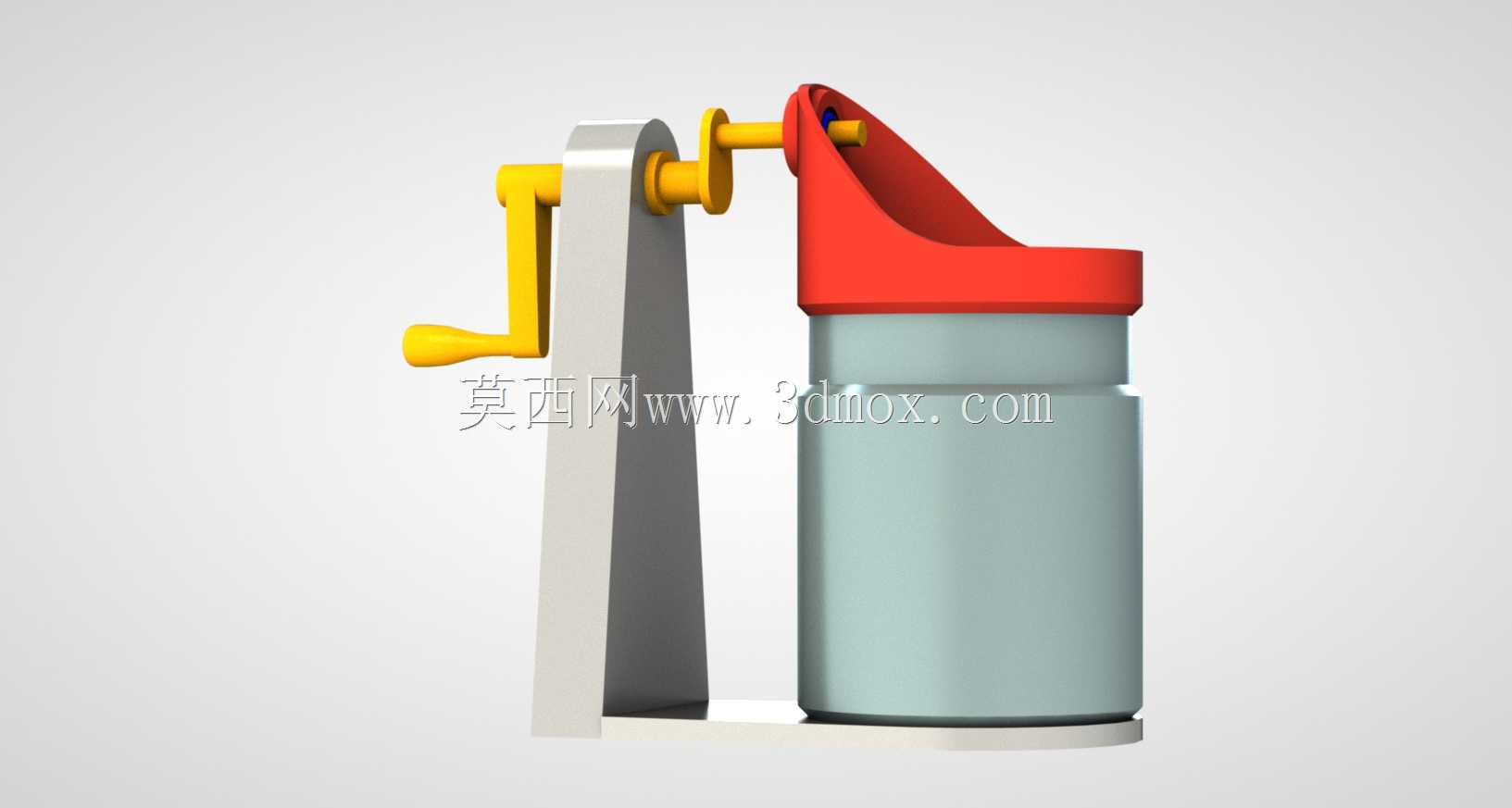

　　套筒与气缸配合面的间隙控制在0.03-0.06mm，配合面开设环形油槽存储润滑油，降低滑动过程中的摩擦阻力。从安装边界来看，曲柄支撑座采用L型铸铁支架结构，支架底面设置两个定位销孔与四个螺栓安装孔，可直接固定在发动机箱体的对应安装面上，支架的竖直面加工有轴承安装孔，孔位轴线与气缸轴线的空间夹角根据配气机构的布置角度确定，通常在15°-30°区间内调整；套筒组件的安装需保证其轴线与气缸套轴线的同轴度误差不超过0.02mm，否则会出现套筒滑动卡滞、偏磨气缸壁的问题，套筒端部的球窝中心在初始安装位置需与曲柄旋转中心处于同一设计平面，保证运动过程中拨头的受力均匀。结构的外形尺寸根据适配的发动机缸径确定，以适配50mm缸径的小型动力单元为例，

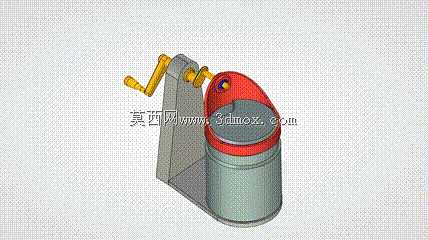

　　曲柄支撑座的总高度约120mm，底面安装孔距为80mm×60mm，套筒的总长度约95mm，外径60mm，壁厚3mm，整体结构占用的安装空间约130mm×80mm×150mm，可直接集成在小型动力装置的箱体侧面，不需要额外占用过多布置空间。实际运行过程中，该结构相比传统的平面凸轮配气结构，零件数量更少，传动链更短，运动可靠性更高，尤其在高转速工况下，球面副的自适应特性可抵消部分加工与安装误差带来的附加载荷，降低结构的振动与噪声；同时套筒式配气的气口开启面积更大，进排气效率更高，可有效提升动力装置的充气效率，在小型通用动力、航模动力、特种作业动力的配气系统中具备较好的应用适配性。建模过程中需要重点关注空间运动副的约束关系，球面副的配合需要释放三个转动自由度与一个沿拨头轴向的移动自由度，套筒与气缸的移动副需要严格对齐轴线方向，避免运动仿真过程中出现过约束或自由度冗余的问题，同时要对整个运动行程做干涉检查，确认曲柄旋转全周期内，拨头与球窝、套筒与支架、曲柄与周边零部件均无运动干涉，保证结构的实际可装配性与运行可行性。
