带电位器反馈重载线性电动执行机构

　　在户外工程装备、农用作业机械、工业自动化工位切换这类需要直线往复推拉动作的场景里，选型时往往要兼顾负载能力、防护等级与位置反馈精度，这款线性执行机构的结构设计刚好匹配这类工况的核心需求。从实际落地的应用场景来看，它常被用在环卫车辆的后盖启闭、农机具的作业角度调节、自动化生产线的工件推料工位、光伏板的倾角调整机构中，这类场景普遍存在户外粉尘、喷淋水接触的可能，IP65的防护等级可以保证设备在这类环境下长期运行不会因进水进尘出现内部传动卡滞、电路短路的问题。

　　从功能特性上看，这款执行机构自带电位器反馈模块，不需要额外加装外置位置传感器，就能实时输出推杆的当前伸缩位置信号，接入设备的控制系统后可以实现多点位停止、行程内任意位置锁定，相比无反馈的普通电动推杆，它能满足需要精准位置控制的工况，比如自动化设备里的工件顶升高度控制、专用设备里的作业部件进给量调节，都能依靠这个反馈结构实现稳定的位置闭环控制。额定负载能力达到5000N，足以应对大推力需求的重载工位，100毫米的额定行程覆盖了大多数中小行程直线驱动的需求，不需要额外定制行程就能适配多数常规设计场景。

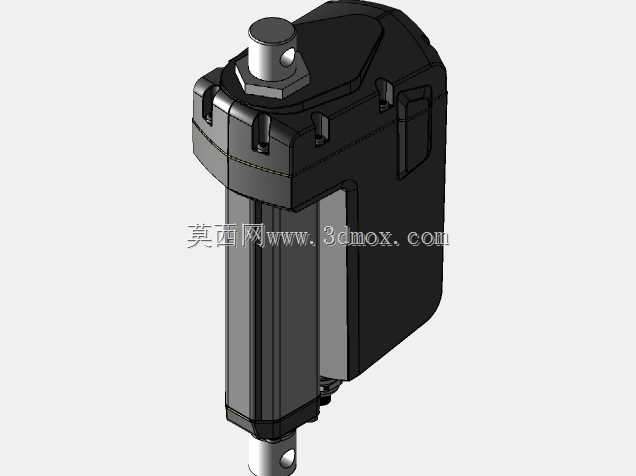

　　从设计思路层面拆解，这款执行机构采用集成式布局，驱动电机、减速齿轮组、传动丝杠、反馈电位器全部集成在同一个壳体内，外部只需要预留电源接线与信号接线的接口，不需要用户额外设计传动连接结构，大幅降低了设备设计阶段的结构适配工作量。外壳采用高强度工程塑料搭配局部金属加强结构，在保证整体结构强度的前提下控制了自身重量，不会给安装端带来额外的过重负载。两端的铰接安装孔采用标准鱼眼连接结构，安装时可以补偿一定的角度偏差，降低了安装面的加工精度要求，即使安装支座存在小范围的角度误差，也不会在推杆运行过程中产生额外的径向力，避免传动丝杠因偏载出现过早磨损。

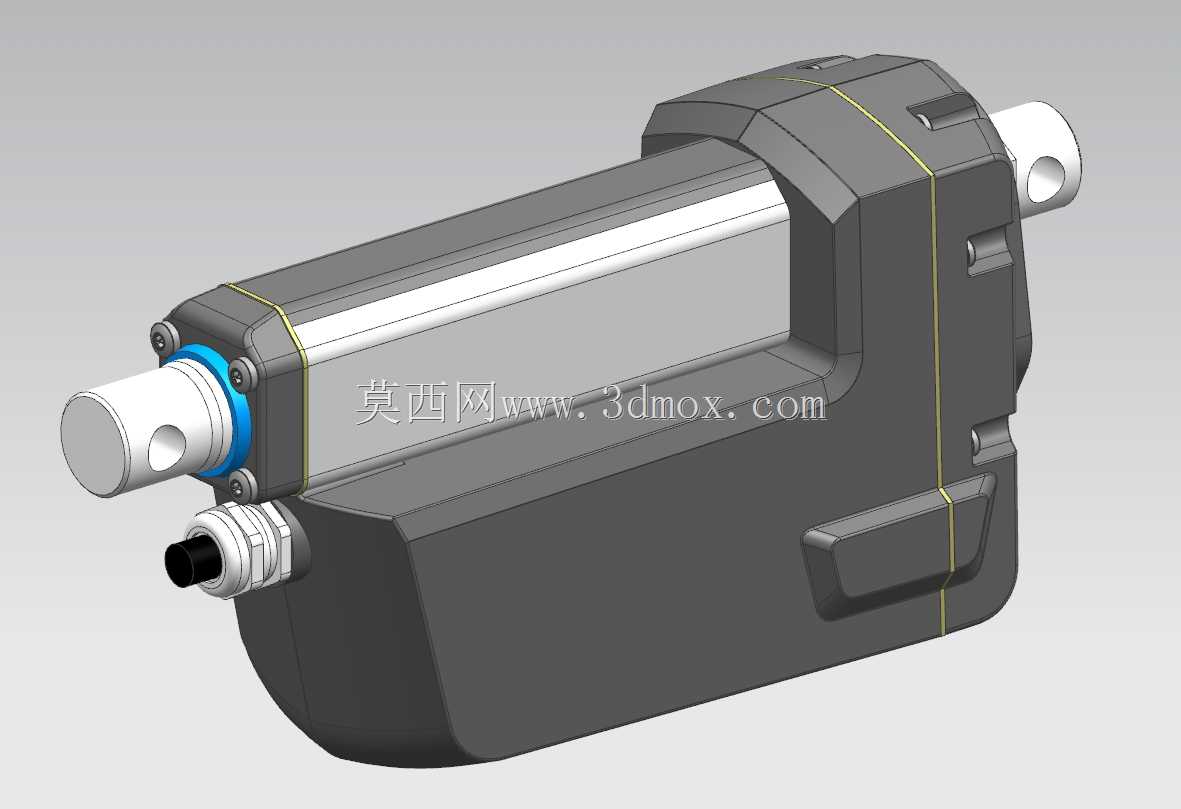

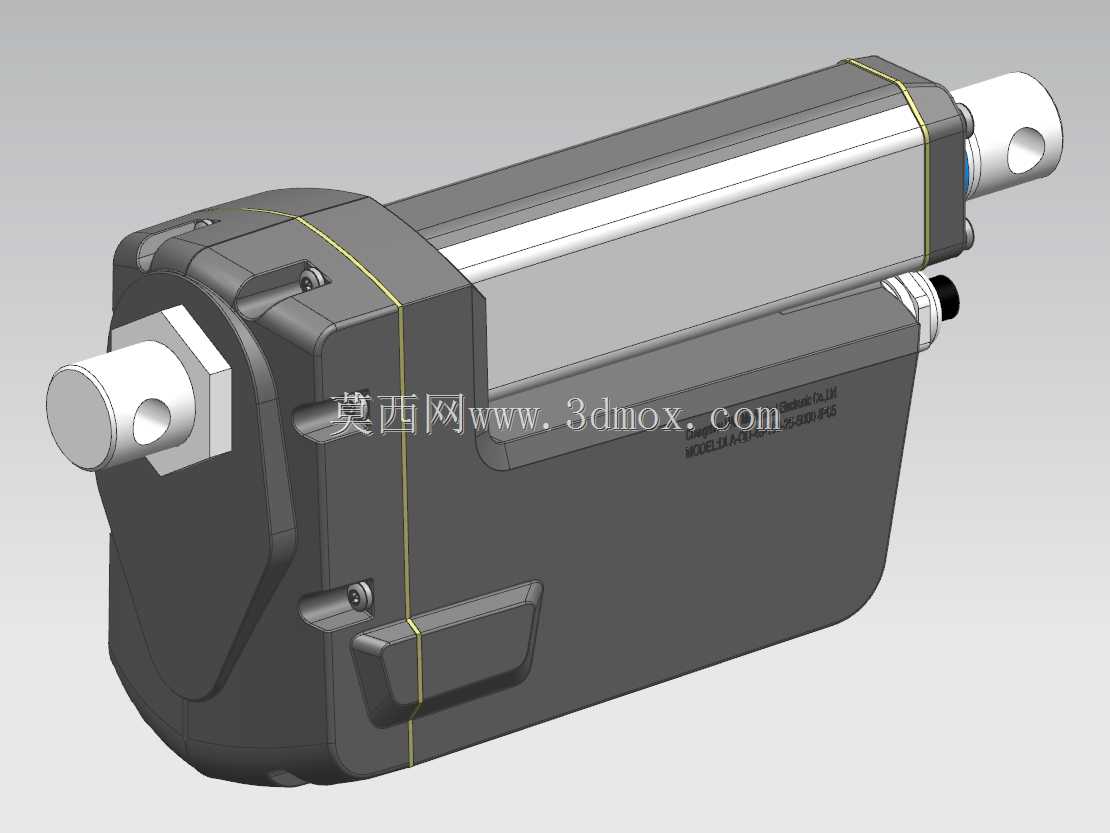

　　从安装边界与外形尺寸的适配角度来看，这款执行机构的主体外形为方正的长条结构，电机部分侧置在主体尾部，不会占用推杆轴向的额外安装空间，在设计安装位时只需要预留对应行程的伸缩空间，以及主体部分的固定避让空间即可。尾部的出线口采用防水接头结构，接线完成后可以保证整体防护的连续性，不会因为接线部位破坏IP65的防护能力。推杆伸出端的金属接头采用耐磨材质，长期铰接往复运动不会出现过快的磨损间隙，保证设备长期运行后的位置控制精度不会因连接间隙出现过大偏差。

　　在做结构选型适配的时候，需要注意安装支座的强度要匹配5000N的额定推力，避免推杆满负载运行时出现安装支座变形的问题；同时电位器反馈的信号要匹配控制系统的输入信号类型，提前做好信号校准，保证反馈位置与实际伸缩位置的对应精度。这款执行机构的整体结构没有冗余的外置部件，集成度高，在三维建模做装配适配时，可以直接按照模型的外形尺寸预留安装空间，不需要额外考虑外置传动部件的避让，能有效缩短设备设计阶段的结构适配周期，也减少了后续装配时出现干涉问题的概率。
