车载顶置式空调外机壳体结构设计

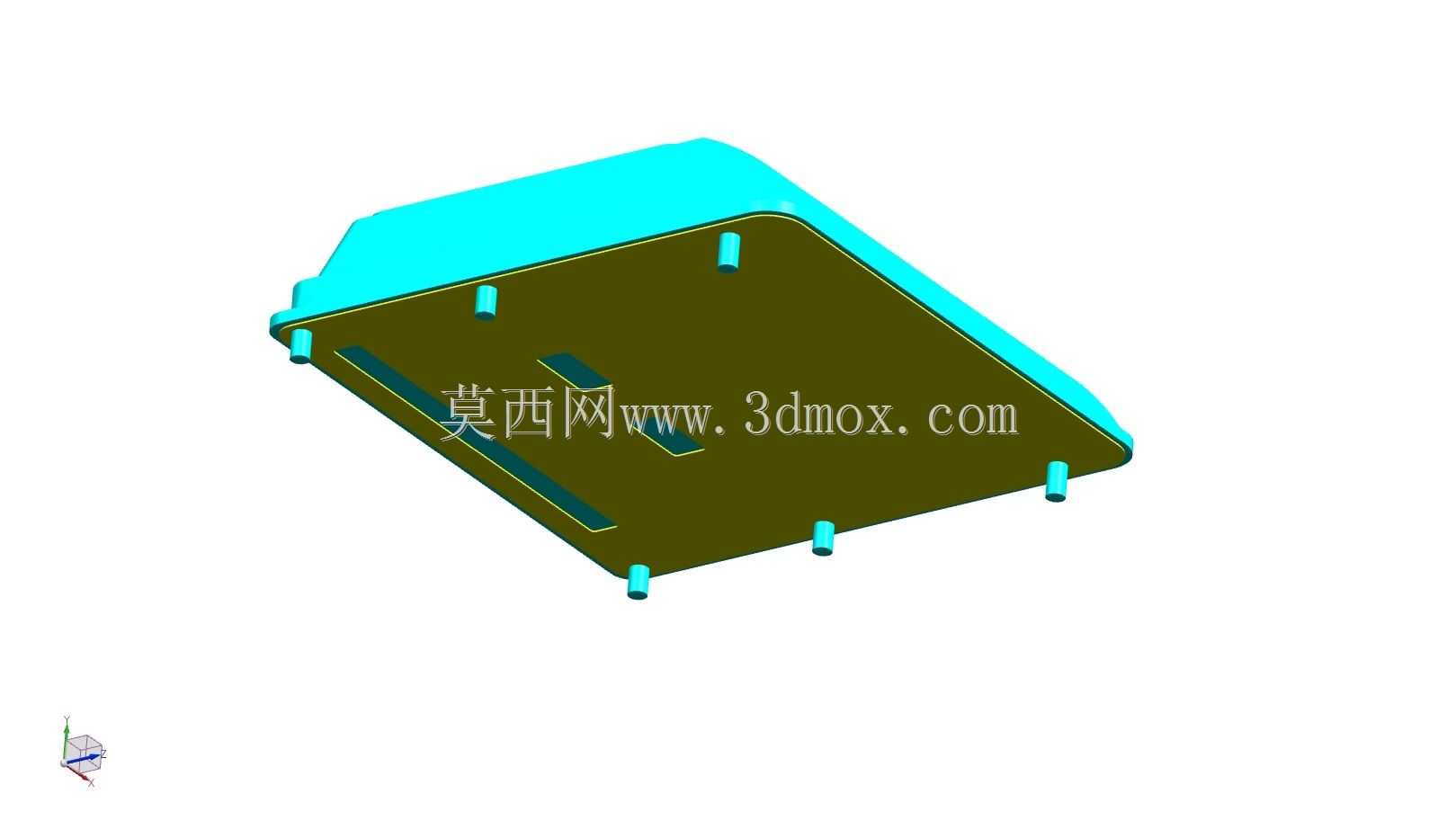

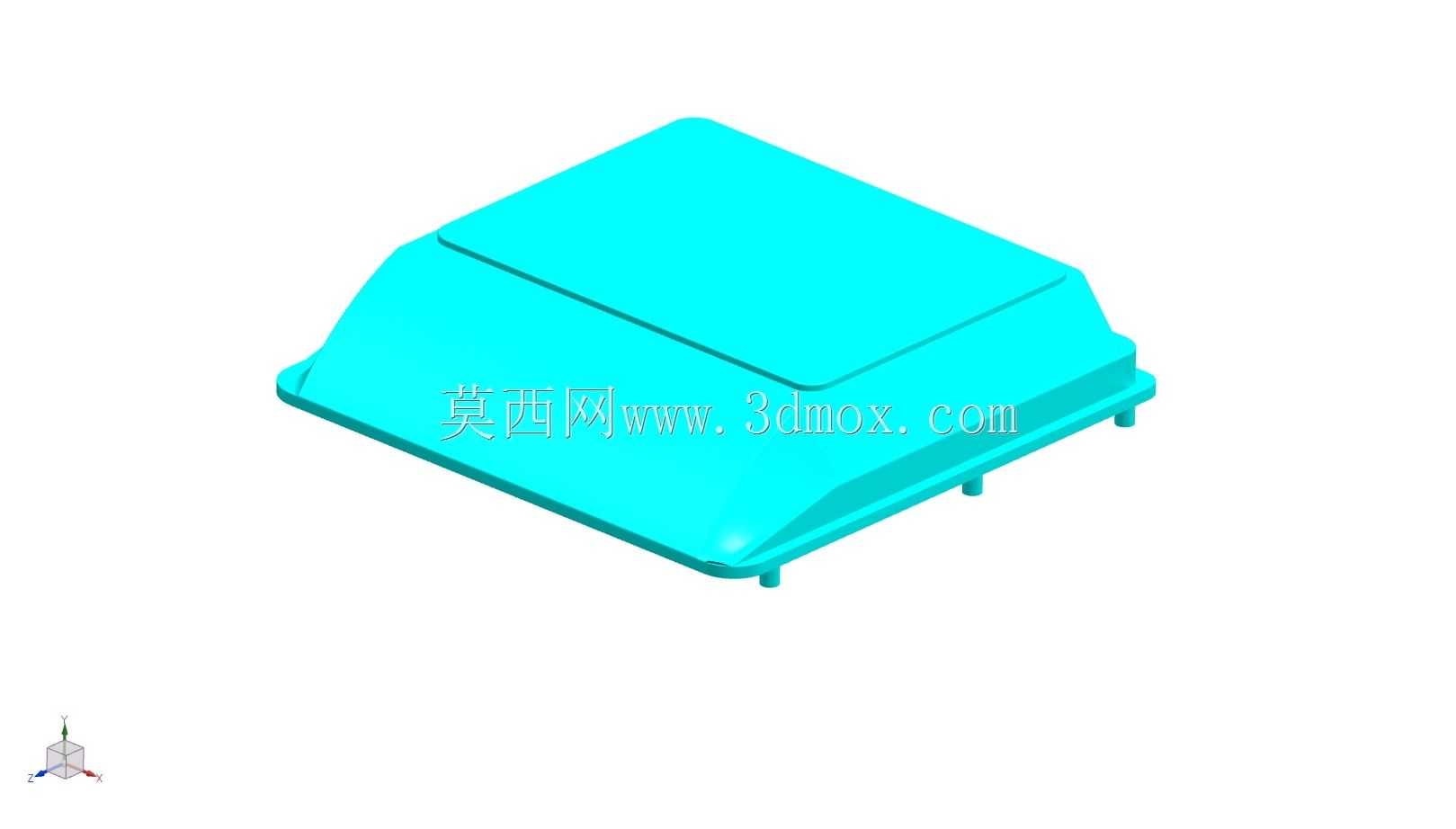

　　在商用车、旅居房车、特种工程作业车辆的温控系统选型中，顶置式空调外机的安装适配性一直是结构设计阶段需要重点考量的环节，这类外机直接固定在车辆顶部的预留安装位，不需要占用车厢内部或者底盘侧方的宝贵空间，尤其适合对内部装载空间有严格要求的车型。本次呈现的壳体结构，是针对顶置安装场景做的专属结构优化，整体采用大弧度导风顶面设计，没有突兀的直角棱边，车辆高速行驶时气流可以顺着弧面顺滑流过，大幅降低风阻带来的行车噪音，同时减少气流对壳体的持续冲击力，避免长期行车震动导致的固定位松动。壳体底部伸出的四个定位支脚，是和车顶安装基座直接对接的部位，设计时严格匹配车顶预留安装孔的跨距，支脚内部做了加强筋结构，不需要额外增加壁厚就能满足承重要求，

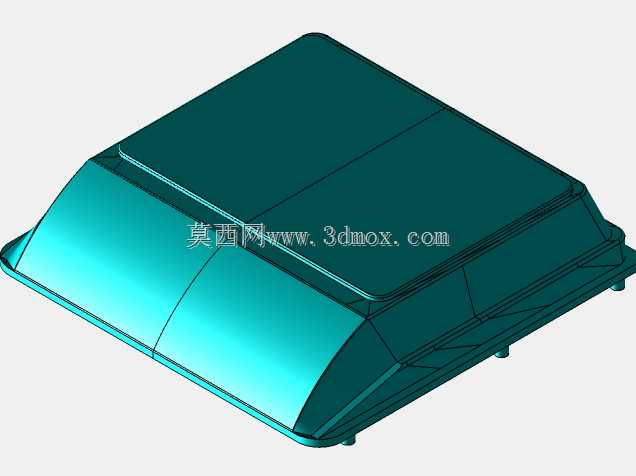

　　安装时支脚嵌入基座的定位槽内，配合密封胶条可以完全封堵安装间隙，杜绝雨天行车时雨水顺着安装缝隙渗入车厢内部的问题。从结构布局来看，壳体内部预留了压缩机、冷凝盘管、散热风机的安装腔体，不同功能部件的安装位都做了对应的限位凸台，装配时不需要额外做定位治具，就能快速将各部件固定到预设位置，减少总装环节的调校时间。壳体顶面的内凹区域，是为了避让外机顶部的散热出风口格栅，内凹的深度刚好和格栅厚度匹配，装配后格栅表面和壳体顶面基本齐平，既不会突出壳体增加风阻，也不会凹陷过深导致杂物堆积在格栅缝隙里影响散热效率。考虑到车载设备长期面临颠簸、温差变化大的使用环境，壳体的壁厚设计做了差异化处理，安装支脚、侧边加强筋位置的壁厚比顶面薄壁区域厚30%，

　　既保证整体结构强度，又能控制整体重量，避免给车顶带来额外的承重负担。在实际装车场景中，这类顶置空调外机需要适应不同地区的气候环境，南方高温环境下长时间运行时，壳体的散热结构可以配合内部风机快速带出冷凝热量，北方低温环境下，壳体的密封结构可以避免冷空气倒灌进车厢，同时防止积雪在壳体边角堆积冻住活动部件。设计阶段还充分考虑了后期维护的便利性，壳体的侧边预留了检修口的安装位，不需要将整个外机从车顶拆下，就能打开检修口完成滤网更换、线路检查等日常维护操作，大幅降低售后维护的时间成本。对于三维建模从业者而言，这类壳体结构的建模需要重点关注曲面的顺滑度，尤其是顶面弧面和侧边的过渡区域，不能出现曲面褶皱或者曲率突变，

　　否则实际生产出的注塑件会出现明显的合模痕或者应力集中区域，同时底部支脚的位置公差需要严格控制，确保和不同车型的安装基座都能适配，不会出现安装孔位错位的问题。在结构验证阶段，还需要模拟车辆行驶时的震动工况，校核壳体各部位的应力分布，尤其是支脚和壳体主体的连接位置，是应力集中的高发区域，通过合理布置加强筋的走向，可以将应力分散到整个壳体平面，避免长期震动导致的连接部位开裂。
