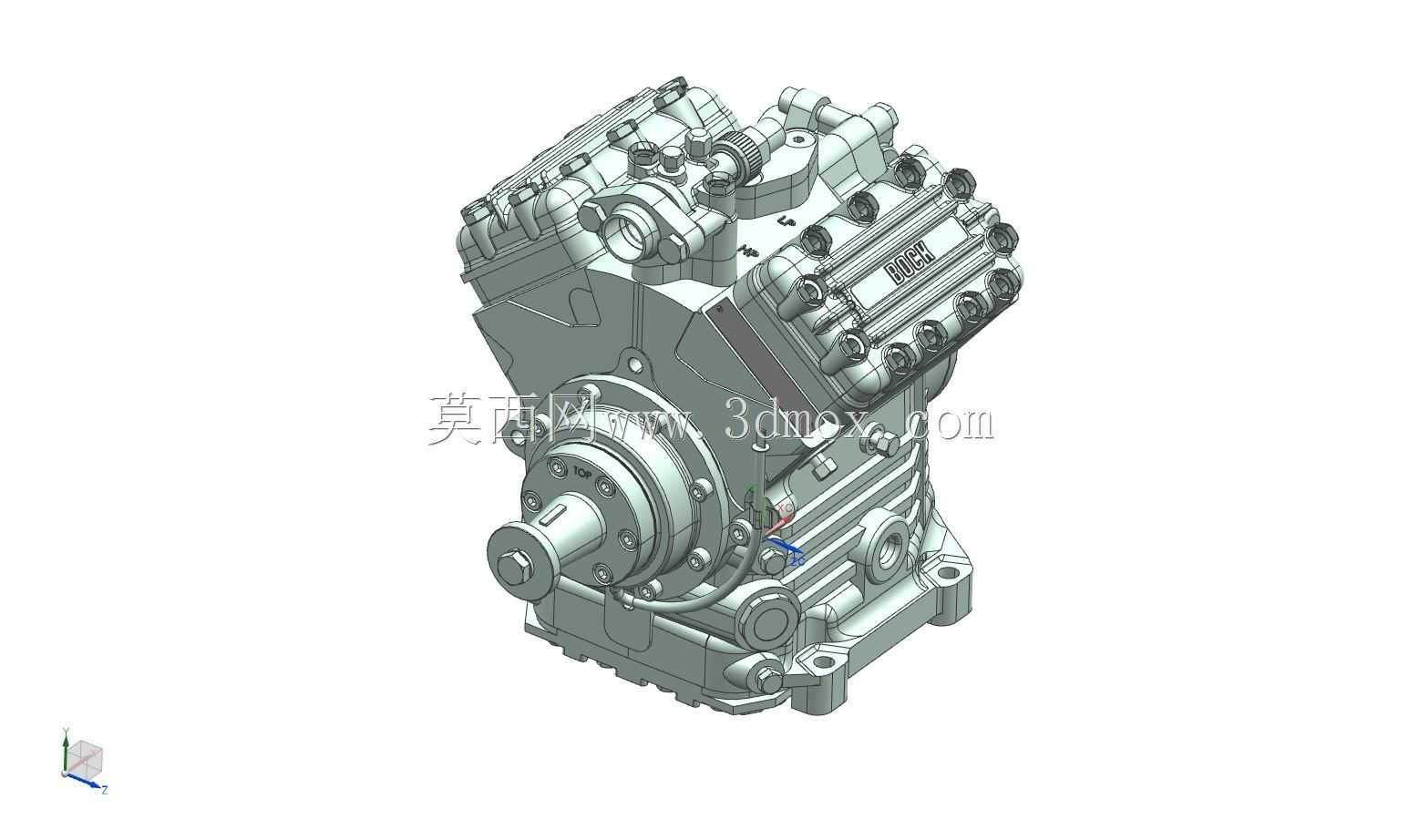

客车空调FKX40型往复式制冷压缩机结构

　　这款压缩机主要面向大中型公路客车、旅游客车的顶置或底置独立/非独立空调制冷系统设计，作为整套空调制冷回路的核心动力部件，承担压缩低温低压气态制冷剂、提升制冷剂压力与温度，推动制冷剂在冷凝器、膨胀阀、蒸发器回路中循环相变，实现车厢内热量搬运交换的核心功能，适配R134a等常用车用制冷工质，可匹配10-12米级客车的额定制冷量需求，在高温暴晒、颠簸路况、长时间连续运行的客车运营场景下，需要兼顾运行可靠性、容积效率与抗振性能。从结构设计来看，该机型采用V型多缸往复活塞式布局，相比同排量直列机型可有效压缩轴向安装尺寸，降低机组整体重心，更适配客车底盘或顶置空调机组的紧凑安装空间；缸体采用高强度铸铁一体铸造成型，曲轴箱与缸体集成设计，

　　减少连接密封面数量，降低长期运行下的制冷剂泄漏、润滑油渗漏风险，缸体外部预留的加强筋结构沿受力方向布置，可抵消活塞往复运动、曲轴旋转产生的交变载荷，避免薄壁部位在高频振动下出现疲劳开裂。曲轴采用锻钢材质加工，主轴颈与曲柄销部位经高频淬火处理，表面粗糙度控制在Ra0.8以下，搭配剖分式滑动轴承，可承受多缸往复运动产生的交变冲击力，平衡块与曲轴一体锻造，经动平衡校正后，额定转速下的整机振动幅值可控制在车用设备允许范围内，避免振动传递至车身引发内饰异响或连接管路疲劳断裂。进排气阀组采用舌簧阀结构，阀片采用高强度弹簧钢冲压成型，配合限位板控制阀片开启升程，兼顾吸气排气的通流效率与阀片使用寿命，避免高速运行下阀片断裂引发的整机故障；

　　气缸盖内部集成进排气腔，通过隔板分隔高低压腔，减少外接管路的连接点，同时在排气腔部位预留温度传感器安装位，可实时监测排气温度，匹配客车空调的高压保护、过热保护控制逻辑。安装接口方面，底部的安装支座采用一体化铸造的支脚结构，四个安装孔位的位置度公差严格控制，可直接匹配客车空调机组的预装安装架，安装面加工有定位止口，可快速完成装配定位，减少现场安装的调整工作量；轴伸端采用标准锥面配合平键的连接结构，可通过电磁离合器与客车发动机取力机构，或是独立驱动电机的输出轴连接，轴端配套的油封采用耐制冷剂、耐高低温的氟橡胶材质，可在-40℃到120℃的工作温度区间内保持密封性能，避免润滑油泄漏进入制冷回路。侧面的制冷剂进排气接口采用标准内螺纹接口，

　　尺寸匹配车用空调常用的软管连接规格，接口位置预留足够的管路安装空间，可避免管路弯折导致的通流阻力增大；缸体侧面预留的润滑油加注口、油位观察孔，可方便日常运维时检查润滑油油位，及时补充润滑油，保障运动部件的润滑效果。在设计细节上，活塞采用铝合金材质，搭配组合式气环与油环，可减少往复运动的惯性力，同时保证气缸与活塞之间的密封效果，降低窜气量，提升压缩机的容积效率；连杆采用锻钢加工，大头采用剖分式结构与曲轴曲柄销连接，小头通过活塞销与活塞连接，配合滚针轴承减少摩擦损耗，提升传动效率。整机的外部轮廓经过优化，突出的管路接口、紧固件均不超出安装支座的边界范围，避免安装过程中与周边的车架、空调机组壳体、线束管路发生干涉，同时外壳的平整部位可方便安装隔音隔热罩，降低压缩机运行时的噪声传递，提升客车乘坐的舒适性。
