TB400双重防撞交通防护栏结构设计

　　在厂区内部物流通道、商业装卸区、停车场出入口这类高频次车辆通行的场景里，低速碰撞的风险始终存在——尤其是叉车这类工业搬运车辆，满载状态下制动距离长，驾驶员视线存在固定盲区，一旦操作失当，轻则剐蹭墙面、设备机架，重则撞坏管线、货架立柱，甚至威胁周边行人安全。传统的刚性钢制护栏在这类场景下的短板非常明显：碰撞时依靠自身塑性变形吸能，不仅护栏本身会出现不可逆的弯折、焊缝开裂，需要整体切割更换，碰撞产生的瞬时冲击力还会直接传递到固定基础，容易拉松膨胀螺栓、破坏地面铺装，甚至把冲击力传导给被防护的设备本体，造成二次损伤。

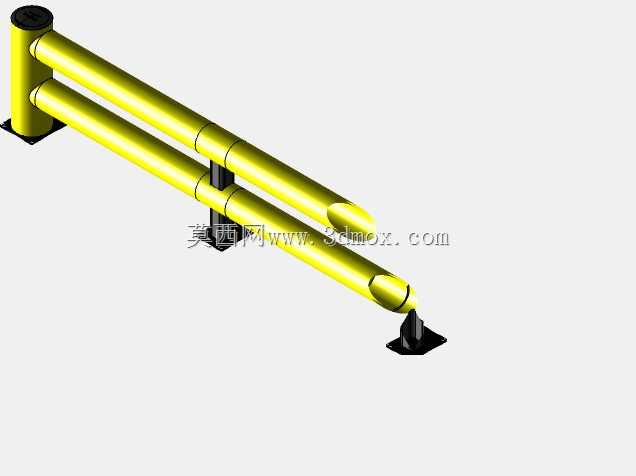

　　这款双重防护结构的防撞护栏，正是针对这类低速高频率碰撞场景做的定向优化。整体采用双层平行水平管的叠放布局，和常规单横管护栏相比，碰撞接触面积更大，能把车辆撞击的点载荷均匀分散到更长的管段上，避免局部应力集中导致的管材瞬间溃缩。两层横管之间设置的竖向加固柱，并非简单的焊接连接，而是在柱端和横管的接触位置做了内嵌式的缓冲衬套，碰撞发生时衬套先产生可控的形变，抵消第一波冲击峰值，再把剩余载荷传递到整个护栏框架上。

　　从材料选型来看，护栏的横管和立柱均采用改性聚合物材质，和金属材质相比，本身具备优异的回弹性，在承受设计阈值内的冲击载荷后，不会产生永久塑性变形，撤去外力后能逐步恢复到初始的外形与安装精度，不需要频繁更换维护，也不会像钢制护栏那样碰撞后产生尖锐的金属毛刺，划伤车辆漆面或者剐蹭作业人员。材质本身的耐候性也经过适配，在-20℃到60℃的环境温度区间内都能保持稳定的力学性能，不会因为低温变脆、高温软化，不管是室外露天停车场还是室内冷链仓储区都能适配。

　　设计过程中首先明确了核心的防护边界：针对1.5吨级叉车满载状态下5km/h时速的正面撞击，以及3km/h时速的45度角斜向撞击，护栏的最大变形量不超过150mm，且变形区域不会侵入后方被防护对象的安全边界，碰撞后残余变形量小于5mm。基于这个指标，横管的截面尺寸、管壁厚度、两层横管的垂直间距都做了多轮仿真迭代：上层横管高度匹配普通乘用车的保险杠高度，下层横管高度对应叉车货叉的低位作业高度，避免叉车从护栏下方钻撞；竖向加固柱的间距控制在800mm，既保证了整体框架的抗扭刚度，也不会因为立柱过密导致材料浪费、安装成本上升。

　　安装层面，护栏的底部固定法兰做了下沉式设计，法兰盘厚度10mm，每个固定点采用M12的膨胀螺栓和混凝土地面连接，安装时法兰上表面和地面完成面齐平，不会突出地面形成绊倒风险，也不会积留清扫死角。法兰和立柱主体的连接位置设置了预断式应力槽，当碰撞冲击力超过设计阈值时，应力槽位置会优先断裂，避免冲击力直接传递到地面把混凝土基层扯碎，降低后期维修的地面修复成本。护栏的端部做了圆弧收边处理，没有突出的尖锐棱角，避免行人磕碰受伤，整体外观没有外露的焊缝、螺栓头，日常清洁维护非常方便。

　　在实际应用中，这类护栏除了用于厂区通道的人车分流隔离，还可以布置在自动化立体仓库的堆垛机轨道周边、生产车间的设备巡检通道边缘、商业建筑的卸货平台两侧，甚至是商超的步行区入口，用来阻止车辆误闯入行人区域。和常规护栏相比，它的模块化设计也让布局调整非常灵活，单段护栏长度为1500mm，可以根据现场防护区域的形状，通过配套的转角连接件拼接成L型、U型的防护圈，不需要现场切割焊接，安装效率比传统钢制护栏提升60%以上。

　　从碰撞吸能的逻辑来看，这款护栏的防护过程分为三个阶段：首先是接触瞬间，聚合物管壁的弹性变形吸收15%左右的冲击能量，紧接着两层横管之间的加固衬套产生形变，吸收35%的冲击能量，最后整个护栏框架产生可控的整体弯曲形变，把剩余的冲击能量均匀传递到各个固定点，整个过程不会产生刚性碰撞的瞬时冲击力峰值，既能阻挡车辆继续前进，也不会对车辆本身造成过大的损伤，降低碰撞后的车辆维修成本。碰撞结束后，材料本身的回弹性会带动框架逐步复位，只需要检查固定螺栓的紧固状态，不需要更换护栏部件，长期使用的维护成本远低于传统刚性护栏。

　　建模过程中，对各个部件的配合公差做了精准还原：横管和衬套的配合采用H8/f7的间隙配合，保证安装时可以顺利插接，同时不会出现旷量；法兰和立柱的连接位置做了止口定位，保证安装后立柱的垂直度公差不超过1mm/m；转角连接件的角度误差控制在±0.5度以内，拼接后两段护栏的对接面缝隙不超过2mm，整体外观平整顺直。所有的圆角、倒角细节都按照实际加工工艺做了还原，没有建模过程中常见的尖锐边、零厚度面问题，不管是用来做场景布局的方案演示，还是做后续的结构有限元分析、安装工艺模拟，都能直接复用模型数据，不需要二次修整。
