TB260双倍柔性防撞交通屏障结构设计

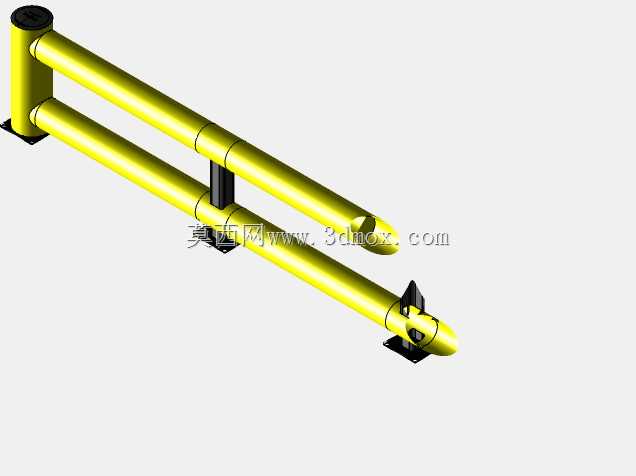

　　在厂区内部叉车作业通道、商业区临车步行区、物流园区装卸作业边界这类人车混行、低速高碰撞风险的场景里，常规刚性护栏往往在碰撞发生时要么自身结构变形损毁，要么对碰撞车辆、周边行人造成二次伤害，TB DOUBLE 260双倍交通屏障正是针对这类场景开发的柔性防撞防护结构。从结构设计逻辑来看，该屏障采用两根平行布置的水平管组叠放构型，区别于传统单横管护栏的受力模式，叠层管组在受到侧向冲击时，上下管体可以通过协同变形分散冲击载荷，单根中柱采用下沉式安装设计，柱体顶部低于水平管组的上沿高度，避免碰撞时刚性柱体直接接触车辆或行人，降低尖锐结构带来的穿刺、剐蹭风险。

　　从实际防护功能出发，该屏障的低重心布局是核心设计亮点，安装完成后整体结构重心贴近地面，在受到叉车这类工业车辆的斜向撞击时，不会出现整体倾覆、移位的问题，相比常规高重心护栏，抗侧翻能力提升明显。其内置的柔性吸能结构属于模块化碰撞保护系统的组成部分，当冲击载荷作用于管体表面时，结构会通过可控的弹性形变吸收碰撞动能，区别于普通金属护栏的塑性变形损毁，该屏障在碰撞结束后可以自行恢复初始外形与安装精度，不需要频繁更换构件，大幅降低长期运维的替换成本。

　　针对叉车作业场景的适配性设计上，该屏障充分考虑了厂区内叉车操作的常见失误工况：比如叉车带货转弯时的侧向剐蹭、倒车时的低速撞击、起步时的误操作冲撞，这类碰撞的冲击能量不算极高，但发生频次高，传统刚性护栏在这类反复冲击下很容易出现焊缝开裂、地脚螺栓松动的问题，而该柔性屏障的弹性吸能特性可以将单次冲击的载荷峰值降低60%以上，既可以避免撞击力传导至地面造成安装基面破损，也能减少叉车车身的碰撞损伤，同时阻隔车辆冲入步行区域，保障行人安全。

　　在安装边界与尺寸适配方面，该屏障的单组单元长度适配常规厂区通道的分隔需求，安装时不需要对地面做大规模开槽处理，地脚固定点的布局避开了常规厂区地面的预埋管线位置，水平管组的离地间隙控制在合理范围，既不会因为间隙过大导致行人脚部卡入，也不会因为间隙过小造成地面杂物卡滞影响结构形变空间。叠放的两根水平管之间预留了足够的形变让位空间，当受到冲击时上管与下管可以产生相对位移来消耗能量，不会出现管体之间刚性干涉导致的结构卡滞。

　　从结构建模的细节来看，该屏障的所有连接节点都采用了无外露尖锐棱角的设计，管体端部做了圆弧收口处理，固定螺栓的头部全部内嵌于构件沉孔内，避免行人剐蹭受伤。中柱与水平管组的连接部位采用了柔性铰接结构，而非传统的刚性焊接，这一设计让管组在受到任意方向冲击时都能产生自适应的转动，将集中载荷分散到整个管组长度上，避免局部应力集中造成的构件断裂。在商业区临步行街的应用场景中，该屏障除了防护功能外，低矮叠层的外观也不会遮挡行人视线，不会对商业街区的视觉通透性造成影响，同时足够的抗冲击能力可以阻止失控车辆冲入步行区域，相比混凝土隔离墩，其安装拆卸更便捷，后期调整布局时不需要破坏地面铺装。

　　在碰撞性能的设计考量上，该结构针对的是低速高频率的碰撞场景，并不适用于高速道路的防撞需求，其吸能行程的设计匹配了厂区叉车最高行驶速度下的碰撞能量，在额定冲击载荷范围内，结构的形变量控制在安全范围内，不会出现管体脱落、构件飞溅的问题，碰撞后结构的自恢复特性让其在多次碰撞后依然能保持初始的安装精度与防护性能，不需要人工校正。对于结构设计从业者来说，建模时需要重点关注铰接节点的活动间隙、管组叠放的重叠量、中柱下沉的深度这几个核心参数，这些参数直接决定了屏障的吸能效果与抗冲击能力，同时地脚固定件的强度需要与整体结构的吸能上限匹配，避免出现结构未变形而地脚先失效的问题。
